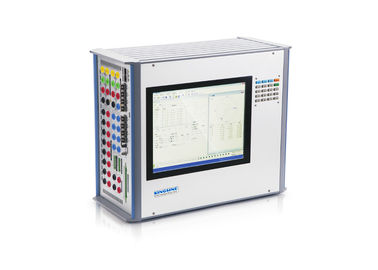

| الاسم التجاري: | Kingsine |
| رقم الطراز: | KF920 |
| الـ MOQ: | 1 مجموعة |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | تي/T مقدما، خطاب الاعتماد |
تصميم "كل شيء في واحد" ، IEC61850 SV & GOOSE المتكاملة ، 6I + 7V خيارات قنوات التناظرية ، GPS المدمجة و IRIG-B ، ووظائف متقدمة أخرى.
| الناتج الحالي | | 6×32A/المرحلة |
| الدقة الحالية | |
≤ ± 0.05٪ ((0.2A 32A) ؛ ≤±0.1mA ((0.05A ∼0.2A) |
| القرار الحالي | mA | 1 |
| القوة القصوى الحالية | |
≥ 160VA/المرحلة (6×32A/المرحلة) |
| وقت الارتفاع والسقوط الحالي | μs | < 100 |
| نطاق التردد الحالي | هرتز | 1 ¢1000 |
| خصائص السعة والوتيرة الحالية | |
السطح≤±0.2% (10Hz~45Hz) ، ((65Hz~450Hz) ؛ السعة ≤ ± 0.05% (45 هرتز 65 هرتز) ؛ نطاق الصوت ≤ ± 0.5% (450 هرتز 1000 هرتز) |
| وقت الخروج الحالي | |
< 5A/phase،output مستمر ؛ 5 32A/المرحلة،> 180s |
| التوتر الخارجي | | 7×310 فولت/مرحلة |
| دقة الجهد | |
≤ ± 0.05% ((4V ¥ 310V) ؛ ≤ ± 0.2mV (0.5 فولت) 4 فولت |
| دقة الجهد | |
1 ميلو فولت ((0.2 فولت 10 فولت) 10mV ((10V ¥ 310V) |
| الطاقة القصوى للجهد | |
≥60VA/المرحلة 7×310 فولت/مرحلة |
| وقت ارتفاع وتراجع الجهد | μs | < 100 |
| تردد الجهد | هرتز | 1000 |
| خصائص اتساع التوتر وتردد التردد | |
≤ ± 0.2% (10Hz 45Hz) ، ((65Hz 450Hz) ؛ ≤ ± 0.05% (45 هرتز 65 هرتز) ؛ ≤ ± 0.5% (450 هرتز ≈ 1000 هرتز) |
| وقت خروج مكبر الجهد | | حالة الجهد العادي، الخروج المستمر |
| وقت المزامنة للخروج من التيار والجهد | | ≤10μs |
| نطاق التردد | هرتز | 1000 |
| دقة التردد | |
<0.5 ميه هرتز (1 هرتز 65 هرتز) < 5mHz ((65Hz 450Hz) < 10mHz ((450 Hz 1000 Hz) |
| دقة التردد | هرتز | 0.0001 |
| هارمونية | | يمكن أن تتداخل الهرمونية وDC من 2 إلى 25 مرة من السعة (أقل من القيمة المسجلة) |
| نطاق المرحلة | | 0359. 9 درجة |
| دقة المرحلة | | ±0.05 درجة |
| دقة المرحلة | | 0.01 درجة |
| قناة الخروج التناظرية منخفضة المستوى | | 13 قناة |
| نطاق الخروج التناظري منخفض المستوى | | AC:0 8Vrms ((القيمة الفعلية) |
| الحد الأقصى للتيار التناظري منخفض المستوى | | ≥1mA |
| دقة الخروج التناظرية منخفضة المستوى | |
< 0.1mV ((0.1 ∼ 0.2Vrms) < 0.05٪ ((0.2 ≈ 8 Vrms) |
| الخصائص المتعلقة بكمية الصادرات التناظرية منخفضة المستوى وخصائص التردد | | ≤ ± 0.1% ∼0.5% (1Hz ∼1kHz) |
| دقة الخروج التناظرية منخفضة المستوى | | ≤ 250 ميكرو فولت |
| الجهد الخارجي الرقمي | |
IEC61850-9-1،IEC 60044:معيار الجهد الاسمي11585 ((0X2D41) ؛ IEC61850-9-2: الرقمية 1 هي 10mV |
| تيار الخروج الرقمي | |
IEC61850-9-1،IEC 60044: التيار الحمائي المسمى 463 ((0X 1CF) ،التيار القياسي المسمى 11585 ((0X2D41) ؛ IEC61850-9-2: الرقمية 1 هي 1mA |
| إشارة التزامن | |
بوابات إرسال الرموز B ≥ 2pcs بوابات استقبال الرموز B ≥ 1٪ منافذ استقبال PPS ≥ 1%؛ بوابة GPS: 1pc؛ دقة المزامنة> 0.5us |
| دقة نظام الاختبار | | 0.03%؛ القرار:0.0001%0.01 |
| فئة التحقق من الاختبار | | 0.2S |
| محول إلكتروني واختبار تأخير MU | | الدقة<2us |
| اختبار الارتعاش المتأخر | | الدقة<2us |
| دقة تأخير MU العابر | | دقة <10us |
| وقت استقبال GOOSE | | دقة <0.1ms |
| وقت استقبال الإدخال/الإخراج الثنائي | | دقة <0.1ms |
| إمدادات الطاقة | | 100 فولت 260 فولت (AC) ،DC 125-350 فولت نطاق التردد: 43 57Hz |
| درجة حرارة العمل | -10 ̊+50°C | |
| الرطوبة | 5~95%، غير مكثفة | |
| درجة حرارة التخزين والنقل | -20 ̊+70 ̊C | |
| الارتفاع | ≤ 4000m | |
| البعد | 358ملم × 149ملم × 297ملم | |
| الوزن | < 18 كجم |
|
|
