ثلاث مراحل السلطة متر متعددة الوظائف / رصد متر PMC72

الصين ثلاث مراحل السلطة متر متعددة الوظائف / رصد متر PMC72 المزود

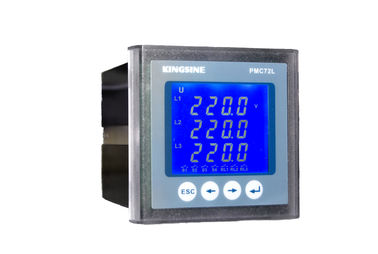

صورة كبيرة :  ثلاث مراحل السلطة متر متعددة الوظائف / رصد متر PMC72

تفاصيل المنتج:

مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: KINGSINE
إصدار الشهادات: ISO9001:2008 CE SGS
رقم الموديل: PMC72L

شروط الدفع والشحن:

الحد الأدنى لكمية: 10pcs
وقت التسليم: 15days
شروط الدفع: T/T
Contact Now
مفصلة وصف المنتج

ثلاث مراحل السلطة متر متعددة الوظائف / رصد متر PMC72

شاشة LCD كبيرة مع إضاءة خلفية زرقاء
نطاق درجة حرارة واسع
عرض زاوية واسعة

ميزات الوظيفة

  • يعتمد 22 ميلادي لتحقيق قياس المعلمة الكهربائية ، قياس الطاقة الكهربائية ، مجموعة ديناميكية واسعة ، دقة عالية ؛
  • المعلمة الكهربائية أكثر من الحد من مراقبة التنبيه ، اقتران الانتاج التنبيه التنبيه ؛
  • دعم DI / DO ثنائي القناة ، خرج نبضة طاقة كهربائية 1 قناة ؛
  • دعم بروتوكول MODBUS-RTS القياسي ، الاتصالات RS-485.

نظرة عامة

تتبنى سلسلة مراقبة كهربائية من ثلاث مراحل PMC72 يعتمد على شاشة LCD نوع الشاشة ، جميلة وكبيرة ، عالية التباين. مع معالج عالي السرعة مثل اللب ، قياس المعلمات الكهربائية باستخدام 22 ميلادي ، قياس الطاقة الكهربائية ، مجموعة ديناميكية واسعة ، دقة عالية. يمكن تكوين اختياري مختلف ثنائي ، وحدة التتابع ، RS-485 وحدة الاتصالات ، يمكن بسهولة تحقيق التكامل بين مختلف نظام التوزيع الذكي.

موديل السلسلة

  • PMC72-I ثلاث مراحل الرقمية الحالية متر
  • PMC72-U ثلاث مراحل الجهد الرقمية متر
  • PMC72-P ثلاث مراحل السلطة الرقمية متر
  • PMC72-C ثلاث مراحل السلطة الرقمية عامل متر
  • PMC72-Z ثلاث مراحل مراقبة كهربائية متر
  • PMC72L-I PMC72-LI ثلاث مراحل شاشة LCD الحالية متر
  • PMC72L-U PMC72L-U ثلاث مراحل شاشة lcd الجهد متر
  • PMC72L-P PMC72L-P ثلاث مراحل شاشة LCD السلطة متر
  • PMC72L-C PMC72L-C ثلاث مراحل شاشة LCD عامل قياس الطاقة
  • PMC72L-Z PMC72L-Z ثلاث مراحل مراقبة كهربائية متر

تطبيقات

  • نظام أتمتة التوزيع الصناعي
  • نظام مساعد لمحطة الطاقة
  • نظام أتمتة المحطة الفرعية
  • نظام إدارة الطاقة
  • قصر ذكي الهندسة الكهربائية
  • تبديل العتاد من الجهد العالي والمنخفض

ميزات الوظيفة

موديل المنتج

PMC72L-Z

PMC72-Z

PMC72L-C

PMC72-C

PMC72L-P

PMC72-P

PMC72L-U

PMC72-U

PMC72L-I

PMC72-I

قيمة افتراضية حقيقية فورية

المرحلة الحالية أحادية وخط محايد

خط الجهد / خط & المرحلة / خط

تكرر

الطور الفعال 3 مراحل والطور الواحد

رد الفعل الطاقة 3 مراحل و مرحلة واحدة

معامل القدرة على 3 مراحل و مرحلة واحدة

طاقة

الطاقة النشطة 1 نبض إخراج القناة

الطاقة التفاعلية

الاتصالات

بروتوكول MODBUS-RTU

عرض

LCD أو LED

آخر

دعم برنامج الترقية عبر الإنترنت

وظيفة اختيارية

1 قناة RS-485

ثنائي القناة DI

ثنائي القناة DO

إنذار حدود 2 قناة

المقياس التقني

الخصائص الكهربائية

نوع القياس

نظام AC ثلاث مراحل ثلاث أسلاك

نظام AC أربع مراحل أربع أسلاك

معدل أخذ العينات: 64 مرة في كل دورة

معدل تحديث البيانات

1S

دقة القياس

تيار

0.5٪

الجهد االكهربى

0.5٪

قوة

0.5٪

تكرر

0.05Hz

الطاقة النشطة

1.0٪

الطاقة التفاعلية

2.0٪

AO

خصائص الجهد المدخلات

قياس الجهد

3 × 220/380 فولت (متصل مباشرة)

3 X 57.7 / 100V (متصل بواسطة CT)

الحمل المسموح به

1.2 مرة / مستمر

مقاومة المدخلات

1.8MΩ

المدخلات الحالية مميزة

قياس التيار

5A أو 1A (متصل بواسطة CT)

الحمل المسموح به

1.2 مرة / مستمر

مقاومة المدخلات

<0.1Ω

مدخل ثنائي

طاقة كهربائية شغالة

الاتصال السلبي الجاف (المدمج في + 15 VDC امدادات الطاقة)

مقاومة المدخلات

5KΩ

جهد العزل

2KV

تتابع الانتاج

نوع العقدة

الصدمات الميكانيكية

قدرة العقدة

220 VAC / 5A 30 VDC / 5A

امدادات الطاقة العاملة

AC

85 ~ 265 VAC / 45-65Hz

DC

100 ~ 300 VDC

تبديد الطاقة

<3 واط

الخصائص الميكانيكية

وزن

0.5KG

درجة حماية IP

لوحة IP52 ، الجسم IP30

بحجم

72 × 72 × 95 مم

درجة حرارة التشغيل

-10 ~ 55 ℃

درجة حرارة التخزين

-20 ~ 70 ℃

الرطوبة النسبية

5 ٪ - 90 ٪ RH ، لا التكثيف

EMC

تدخل التفريغ الكهربائي

IEC 61000-4-2 ، المستوى 4

مجموعة من النبضات العابرة السريعة

المواصفة القياسية IEC 61000-4-4 ، المستوى 4

مكافحة تأثير

IEC 61000-4-5 ، المستوى 3

المجال المغناطيسي مكافحة التردد

IEC 61000-4-8 ، المستوى 3

أداء العزل الكهربائي

مقاومة العزل

GB / T13729،> 50MΩ

تردد تحمل الجهد

GB / T13729 ، AC 2KV 50Hz / 1min

الجهد الدافع

GB / T13729،5KV، 1.2 / 50US

دليل الاختيار

المواصفات: PMC72A-BCDEF

مواصفات النموذج:

PMCL

عرض شاشات الكريستال السائل

PMC72

عرض رقمي

ب يعني نوع

أنا

3-المرحلة الحالية متر

U

3-المرحلة متر الجهد

P

3-المرحلة متر السلطة

C

3-المرحلة متر معامل القدرة

Z

3-المرحلة متر مراقبة الطاقة

ج طريقة تقدير جهد التيار ، التيار

1

57.7 / 100 فولت ، 5 أ

2

57.7 / 100V ، 1 أ

3

220/380 فولت ، 5 أ

4

220/380 فولت ، 1 أ

د تردد النظام

1

50HZ

2

60HZ

E امدادات الطاقة العاملة

1

100 ~ 300VDC ، 85 ~ 265VAC / 45 ~ 65Hz

وظيفة اختيارية

S

الإدخال ثنائي القناة

R

خرج 2-Channel Relay

C

1 قناة RS485

مثال: نموذج الطلب هو: PMC72L-I-3-1-1-SR

إنه يعني PMC72L 3-phase LED display current has rated rated is 220 / 380V 5A، frequency system 50Hz، power supply is 85 ~ 265VAC / 45 ~ 65Hz، option is 2-channel input الثنائية and 2-channel relay output.
