CE حماية ترحيل اختبار دعم مرحلة الفحص الثانوية من 2 وحدات الاندماج

CE Protection Relay Testing Support Secondary Checking Phase Of 2 Merger Units
CE Protection Relay Testing Support Secondary Checking Phase Of 2 Merger Units

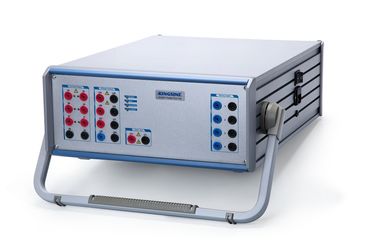

صورة كبيرة :  CE حماية ترحيل اختبار دعم مرحلة الفحص الثانوية من 2 وحدات الاندماج

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Kingsine
إصدار الشهادات: ISO9001,CE
رقم الموديل: K3163i
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiation
وقت التسليم: 15 يوم عمل
شروط الدفع: تي/T مقدما، خطاب الاعتماد
القدرة على العرض: مجموعات 50/الشهر
مفصلة وصف المنتج
تسليط الضوء:

حماية اختبار التتابع التدريب

,

اختبار حماية التتابع

دعم مرحلة الفحص الثانوية لوحدات دمج 2 من المرحلة ، والتي يمكن أن تكون أيضًا وحدة دمج لبيانات القناة المختلفة بين السعة ، الطور ، مقارنة التردد ، تدقيق لغوي مزدوج AD متكامل وما إلى ذلك.

في نفس الوقت لدعم تمثيلي الجهد ومجموعة من القياسات الرقمية ، يمكنك تحديد تمثيلي الجهد للمرحلة المرجعية ، لتحقيق المواقع المختلفة لبيانات الوحدة في مرحلة الفحص الثانوية.

عند فحص اختبار الطور ، حدد بيانات القناة ، مثل الجهد مثل الطور الأساسي ، المطلوب قياسها للتحقق من اتساع نطاق طور مجموعة الجهد ، الطور ، التردد ، بينما يوضح الجدول شكل اختلاف الزاوية وفارق الطور ، وشكل الموجة مخطط المقارنة ويمكن لمخطط الرسم البياني المتجهي ، من خلال مقارنة المعلومات ، التحقق من الجانب نفسه من تسلسل طور الجهد ، قيمة RMS صحيحة أم لا ، علاقة طور جهد جانبي مختلفة ، القيمة الفعالة صحيحة أم لا.

KF932 لديه خصائص بيانات أخذ العينات SV المتلقي المتعدد البصري ، يمكن أن يكون دعم كتلة التحكم SV وضع الشبكة أو الوصول إلى الوضع من نقطة إلى نقطة ، ووفقا لخصائص وضع الشبكة ووضع من نقطة إلى نقطة ، وقت معالجة البيانات التسلسلي الرقم أو النطاق الزمني التعامل معها ، لضمان موثوقية البيانات.

في الواجهة الرئيسية ، انقر على "مرحلة الفحص" للدخول إلى صفحة الكشف عن عينات وحدة فحص المرحلة SV. من أجل "التحقق من صفحة الكشف عن وحدة المرحلة SV" ، يرجى الرجوع إلى "5.2 تحليل عينات SV" من دليل المستخدم.

انقر أو انقر فوق الزر "ENTER" بعد الضغط لأعلى ، مفتاح لأسفل لتحديد كتلة التحكم SV التي ستؤدي مرحلة الفحص. عندما يكون رمز العمود المحدد هو ، وهذا يعني أن الاختيار قد تم اختياره. يمكن اختيار مجموعتين.

من الضروري تحديد "الاستحواذ الصافي (الرقم التسلسلي)" أو "الرسم المباشر (النطاق الزمني)" وفقًا لما إذا كانت بيانات SV متصلة بالشبكة أو الوصول من نقطة إلى نقطة ، ويقوم برنامج التطبيق تلقائيًا بتحديد المنفذ البصري وفقًا لـ SV الوصول إلى البيانات صافي التعدين أو التعدين على التوالي. في الوقت نفسه ، تحتاج أيضًا إلى اختيار معدل أخذ عينات بيانات SV المطابقة لمعظم التطبيق الهندسي البالغ 4000 هرتز. يوصى باختيار 4000 هرتز ، والآن دعم 4000 هرتز (80 نقطة / دورة) ، 12.8 كيلو هرتز (256 نقطة / دورة) و 4800 هرتز (80 نقطة / دورة) و 15.36 كيلو هرتز (256 نقطة / دورة) ".

انقر فوق "F2 للمتابعة" للدخول إلى صفحة مقارنة قيمة عينة مرحلة التحقق. تحتاج أولا إلى تحديد قناة فحص المرحلة.

المرحلة A (L1) "كمرجع ، المراحل الأخرى هي" A (L1) لحساب زاوية المرحلة من 0 درجة ، انقر فوق الشاشة أو اضغط على مفاتيح الاتجاه لتحريك المؤشر ، اضغط على الزر "ENTER" ، ثم حدد الخلفية لون للقناة الصفراء ، من كتلة التحكم SV في قائمة القنوات بواسطة مفاتيح لأعلى ولأسفل لتحريك المؤشر واضغط على مفتاح "ENTER" لتحديد وتأكيد.

الشكل: مجموعتان من كتل التحكم بين فحص المراحل

انقر فوق "جدول محاكاة F2" لعرض فرق زاوية ثلاث مراحل A / B / C (فرق الزاوية) وفرق السعة (فرق النسبة) في نموذج الطلب ؛

انقر فوق "الطول الموجي F3" لعرض مقارنة الطول الموجي لمجموعتين من قنوات ABC ثلاثية الطور. في واجهة مقارنة الشكل الموجي ، انقر فوق "F3". عند عرض "F3: فترة أخذ العينات" ، اضغط على السهمين الأيسر والأيمن سحب أفقي وتقليص الشكل الموجي ؛ عندما تكون شاشة "F3: تحجيم السعة" ، اضغط على اتجاه الاتجاه الأيمن والأيسر لتقليل وتوسيع شكل الموجة بشكل عمودي. في الوقت نفسه ، المس "دورة أخذ العينات" لليمين واليسار "تحجيم السعة" ويمكن أيضًا التكبير والتصغير.

انقر فوق "F4 Vector" لعرض مجموعتين من متجه القناة ثلاثي الطور ABC.
