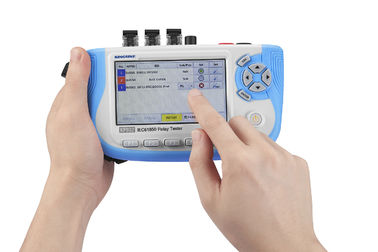

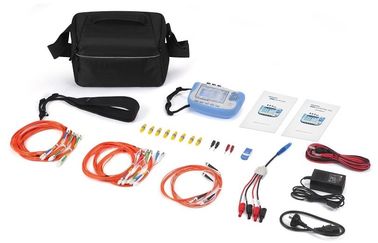

دائم مسجل SV تسجيل الرسائل SMV / GOOSE مع ISO9001 / CE الموافقة

قم بتسجيل رسائل SMV ورسائل GOOSE من كل منفذ بصري. بعد اكتمال التسجيل ، سيحفظ الملف بتنسيق pacp الملف المسجل ويحلل الرسالة المسجلة حاليًا.

في الواجهة الرئيسية ، اضغط على "تسجيل الموجة" للدخول إلى صفحة الكشف عن صفحة وحدة التسجيل ، تظهر صفحة الكشف في القائمة كتلة تحكم SV و GOOSE ، انقر فوق "تحديث F1" لاكتشاف وصول الوقت الحالي إلى رسالة SV و GOOSE.

بعد انتهاء رسالة الكشف ، انقر فوق الرمز في عمود التحديد. عندما يكون رمز العمود المحدد هو ، يشير إلى أنه تم تحديد كتلة التحكم المقابلة. بعد بدء التسجيل ، سيتم تسجيل رسالة كتلة التحكم. ويمكن اختيار مجموعتين من SV و 4 مجموعات من كتل التحكم GOOSE على الأكثر.

انقر فوق "بدء التسجيل F2" لبدء التسجيل ، انقر فوق "إيقاف F3" لإيقاف التسجيل (إن لم يكن إيقاف التسجيل يدويًا ، فسوف تسجل الرسالة 60M تلقائيًا إيقاف التسجيل).

انقر فوق "حفظ F5" لعرض قائمة اختيار اسم ملف الرسالة ، وانقل المؤشر إلى أي اسم ملف ، واضغط على مفتاح "ENTER" ، ثم الرسالة المسجلة إلى اسم الملف المحفوظ في بطاقة TF في مجلد ملف PACP.

انقر فوق "F4 Waveform Analysis" ، واضغط على مفتاحي السهمين لأعلى ولأسفل لنقل المؤشر إلى سطر عنوان MAC ، واضغط على مفتاح "ENTER" لتحديد كتلة التحكم المطلوب تحليلها ، ثم انقر فوق "F1 موافق" لإدخال تحليل الموجي الصفحة.

انقر على أيقونة "T1" (ستظهر خلفية T1 باللون الأحمر) ، ثم مخطط موجة ضوء الإصبع للتحكم في موقع المؤشر الأحمر 1 ؛

انقر على أيقونة "T2" (ستظهر خلفية T2 باللون الأخضر) ، ثم مخطط موجة ضوء الإصبع للتحكم في موقع المؤشر الأخضر 2 ؛

بعد وضع مواضع "المؤشر 1" و "المؤشر 2" وانقر فوق "تكبير" ، قم بتوسيع الموجي بين "المؤشر 1" و "المؤشر 2".

انقر فوق "الكل" ، ثم أظهر شكل الموجة الكاملة ، يمكنك عرض الشكل الموجي أعلاه.

يمثل الركن الأيمن العلوي من الشاشة "T1" و "T2" و "dT" رقم الرسالة في الموضع الذي يوجد به المؤشر T1 ، ورقم رسالة المؤشر T2 وعدد إطارات الرسائل بين المؤشر T1 و T2 ، على التوالي.

عند النقر فوق "تحريك المؤشر" أو "تحريكه" ، ثم اضغط على اتجاه المفتاحين الأيمن والأيسر للتحكم في حركة المؤشر أو التقليب

انقر فوق "F3 Waveform / Message" للتبديل إلى صفحة عرض الرسالة الأصلية. تُظهر "صفحة عرض الرسالة الأصلية" رقم الرسالة على الجانب الأيسر. اضغط F1 أو F2 أو مفاتيح لأعلى ولأسفل للتنقل. في كل مرة تدخل فيها "صفحة عرض الرسالة الأصلية" ، لا يتم إصلاح رقم الرسالة ، اعتمادًا على الرقم التسلسلي للمؤشر 1 أو المؤشر 2 ، مثل موضع المؤشر 1 في رقم التسلسل 100 ، انقر فوق "F3" الموجي / عندما تدخل الحزمة إلى صفحة عرض الرسالة الأصلية ، تكون الحزمة الأصلية هي رقم الحزمة 100.

انقر فوق "F4 Analysis / Displacement" لعرض إحصائيات استثناء SV أو GOOSE.

يسجل العدد الإجمالي للإطارات ، وعدد الإطارات المفقودة ، وعدد الساعات ، وطول الرسالة ، والتشتت.

سجّل إجمالي عدد الإطارات لكتلة التحكم GOOSE ، وعدد إطارات StNum ، والعدد المفقود من StNum ، وعدد مرات تكرار SqNum ، والعدد المفقود من SqNum ، وعدد مرات تكرار SqNum
