تفاصيل المنتج:
شروط الدفع والشحن:
|
| دقة الوقت: | 10uS | درجة حرارة التشغيل: | -10 ℃ ~ 55 ℃ |
|---|---|---|---|
| وزن: | 17.5 كجم | الأبعاد (عرض × عمق × ارتفاع): | 468 × 375 × 164 (مم) |
| جهد الدخل الاسمي: | 100 ~ 240 فولت تيار متردد | التردد الاسمي: | 50/60 هرتز |
| تسليط الضوء: | اختبار ترحيل الحماية K3163i,IEC 61850 ثلاث مراحل اختبار التتابع,IEC61850 K3163i |
||

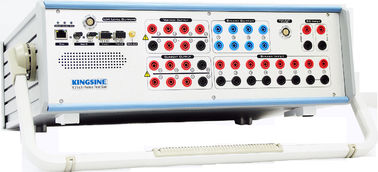

ثلاث مراحل IEC61850 K3163i اختبار ترحيل الحماية
وصف IEC61850 مجموعة اختبار التتابع
يلعب جهاز اختبار الحواسيب الصغيرة لحماية الترحيل دورًا رئيسيًا في تشغيل أنظمة الطاقة الكهربائية بشكل موثوق وآمن.إنه جهاز الاختبار المستخدم في المجال الاحترافي لحماية الحواسيب الصغيرة ، وحماية التتابع ، وقياس الإثارة ، ومسجل الأعطال.
ميزة اختبار الترحيل الذكي
| ● | تطبيقات اختبار الترحيل العالمي |
| ● | مخرجات 10 قنوات (6 × 35 أمبير و 4x310 فولت) ، كل قنوات إخراج مستقلة ومتزامنة للتحكم في الحجم وزاوية الطور وقيم التردد ، وقادرة على ضخ تيار مستمر وموجة جيبية متناوبة وما يصل إلى 60x التوافقيات. |
| ● | 13 قناة منخفضة المستوى تصل إلى 8Vac / 10Vdc كحد أقصى. |
| ● | منفذ ليفي 100/1000 ميجابت لمحاكاة SMV و GOOSE |
| ● | جهاز محاكاة بطارية متغير ، تيار مستمر 0-350 فولت ، 140 واط كحد أقصى. |
| ● | تشغيل مؤقت يصل إلى 3 كيلو هرتز |
| ● | وحدات اختبار برنامج KRT تعمل بكامل طاقتها |
| ● | وحدات الاختبار الرسومية والقوالب لاختبار المرحلات المختلفة |
| ● | مرفق اختبار التتابع السريع في الوضع اليدوي |
| ● | أطلق عليه الرصاص / بحث / تحقق ، أشر وانقر على الاختبار |
مواصفات زيادة التيار مجموعة اختبار التتابع
| مخرجات الجهد | ||
| نطاق الإخراج والطاقة | 4 × 310 فولت تيار متردد (LN) | 124 VA كحد أقصى لكل منهما |
| 3 × 350 فولت تيار مستمر (LN) | 140 واط كحد أقصى لكل منهما | |
| صحة | ± 2mV @ <2V ac <0.015٪ Rd + 0.005Rg Typ.@ 2 ~ 310 فولت تيار متردد <0.04٪ Rd + 0.01Rg Guar.@ 2 ~ 310 فولت تيار متردد |
|
| ± 10mV @ <5V العاصمة ± 0.5٪ @ ≥5 فولت تيار مستمر |
||
| مجال الجهد الكهربائي | النطاق الأول: 30 فولت | |
| النطاق الثاني: 310 فولت | ||
| المدى التلقائي | ||
| تعويض DC | <20mV Typ./ <100mV Guar | |
| الدقة | 1mV | |
| تشوه | <0.015٪/ <0.05٪ غوار. | |
| النواتج الحالية | ||
| نطاق الإخراج والطاقة | 6 × 35 أمبير تيار متردد (LN) | 480 VA كحد أقصى لكل منهما |
| 3 × 70 أمبير تيار متردد (2L-N) | 850 VA كحد أقصى لكل منهما | |
| 1 × 100 أمبير تيار متردد (6L-N) | 1200 فولت أمبير كحد أقصى | |
| 3 × 20 أمبير تيار مستمر (LN) | 300 واط كحد أقصى لكل منهما | |
| صحة | ± 1mA @ <0.5A ac <0.02٪ Rd + 0.01Rg Typ.@ 0.5 أمبير ~ 35 أمبير <0.05٪ Rd + 0.02Rg Guar.@ 0.5 أمبير ~ 35 أمبير |
|
| ± 5mA @ <1A dc ± 0.5٪ @ ≥1A dc |
||
| النطاق الحالي | النطاق الأول: 3 أ | |
| النطاق الثاني: 35 أ | ||
| المدى التلقائي | ||
| تعويض DC | <3mA Typ./ <10mA Guar | |
| الدقة | 1mA | |
| تشوه | <0.025٪/ <0.07٪ غوار. | |
| إخراج منخفض المستوى | ||
| كمية | 13 قناة ، مقبس أنثى مكون من 16 دبوسًا | |
| نطاق مخرجات الجهد | تيار متردد 0 ~ 8 فولت ، تيار مستمر 0 ~ 10 فولت | |
| نطاق المخرجات الحالية | الاسمي 2mA ، 10mA كحد أقصى عابر | |
| انتاج الطاقة | ≥0.5VA | |
| صحة | (0.01 ~ 0.8 Vrms): <0.05٪ Typ./ <0.1٪ غوار. (0.8 ~ 8 Vrms): <0.02٪ Typ./ <0.05٪ غوار. |
|
| الدقة | 0.25 ميجا فولت | |
| تشويه (THD٪) | <0.05٪ نوع./ <0.1٪ غوار. | |
| نطاق الترددات | 0 ~ 3000 كيلو هرتز | |
| تعويض DC | <0.15mV النوع./ <1.5mV Guar. | |
ميزة نظام اختبار ترحيل التردد
| ● | الامتثال الكامل لقيمة أخذ العينات IEC61850 و GOOSE ؛(IEC61850-9-1 ، IEC61850-9-2 / (جنيه) ، IEC60044-7 / 8) |
| ● | قادرة على إخراج قيمة أخذ العينات والإشارات التناظرية في وقت واحد ، أو المشترك ونشر رسالة GOOSE وترحيل وظيفة الإدخال / الإخراج الثنائية للاتصال. |
| ● | يمكن تعيين ما يصل إلى 36 قناة قيمة عينات. |
التعليمات
س: هل يمكن لمختبر حماية الترحيل إظهار منحنى المعاوقة؟
ج: نعم.
س: ما هي المزايا الفنية الخاصة بك؟
ج: منتجاتنا ذات تصميم الكل في واحد ، الوزن <17.5 كجم. قوة عالية ودقة مع مخرجات تناظرية 6x35A و 4x310V ومتوافقة مع IEC61850 قيمة أخذ العينات والأوز.
س: ما هي مدة الضمان؟
ج: ضمان لمدة 3 سنوات للإصلاح المجاني والصيانة مدى الحياة
