تفاصيل المنتج:
شروط الدفع والشحن:
|
جهد الدخل الاسمي: | 110 فولت / 220/230 فولت تيار متردد | التردد الاسمي: | 50/60 هرتز |
---|---|---|---|
استهلاك الطاقة: | 1500 VA كحد أقصى | درجة حرارة التشغيل: | -10 ℃ ~ 55 ℃ |
وزن: | 20 كيلو | الأبعاد (عرض × عمق × ارتفاع): | 480 × 320 × 160 (مم) |
تسليط الضوء: | اختبار ترحيل الحماية K2063i,اختبار ترحيل الحماية K2063i,اختبار التتابع الذكي K2063i |

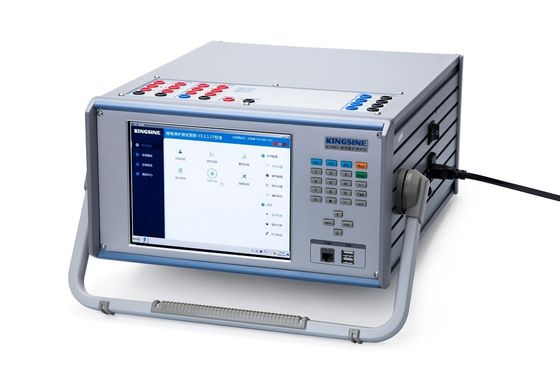

ذكي K2063i دعم اختبار ترحيل حماية أوزة
وصف مجموعة اختبار ترحيل الحماية التفاضلية
يلعب جهاز اختبار الحواسيب الصغيرة لحماية الترحيل دورًا رئيسيًا في تشغيل أنظمة الطاقة الكهربائية بشكل موثوق وآمن.إنه جهاز الاختبار المستخدم في المجال الاحترافي لحماية الحواسيب الصغيرة ، وحماية التتابع ، وقياس الإثارة ، ومسجل الأعطال.
ميزة اختبار ترحيل الحماية IEC61850
● | تطبيقات اختبار الترحيل العالمي | |
● | شاشة TFT LCD مدمجة مقاس 9.7 بوصة مع شاشة تعمل باللمس ولوحة مفاتيح رقمية ومختصرة وتحكم كامل مع / بدون كمبيوتر محمول | |
● | مخرجات 10 قنوات (6 × 35 أمبير و 4x310 فولت) ، كل قنوات إخراج مستقلة ومتزامنة للتحكم في الحجم وزاوية الطور وقيم التردد ، وقادرة على ضخ تيار مستمر وموجة جيبية متناوبة وما يصل إلى 60x التوافقيات. | |
● | جهاز محاكاة بطارية متغير ، تيار مستمر 0-350 فولت ، 140 واط كحد أقصى. | |
● | تشغيل مؤقت يصل إلى 3 كيلو هرتز | |
● | وحدات اختبار برنامج KRT تعمل بكامل طاقتها | |
● | وحدات الاختبار الرسومية والقوالب لاختبار المرحلات المختلفة | |
● | مرفق اختبار التتابع السريع في الوضع اليدوي |
مواصفات طقم اختبار الحقن الثانوي
مخرجات الجهد | ||
نطاق الإخراج والطاقة | 4 × 310 فولت تيار متردد (LN) | 124 VA كحد أقصى لكل منهما |
3 × 350 فولت تيار مستمر (LN) | 140 واط كحد أقصى لكل منهما | |
صحة | ± 2mV @ <2V ac <0.015٪ Rd + 0.005Rg Typ.@ 2 ~ 310 فولت تيار متردد <0.04٪ Rd + 0.01Rg Guar.@ 2 ~ 310 فولت تيار متردد |
|
± 10mV @ <5V العاصمة ± 0.5٪ @ ≥5 فولت تيار مستمر |
||
مجال الجهد الكهربائي | النطاق الأول: 30 فولت | |
النطاق الثاني: 310 فولت | ||
المدى التلقائي | ||
تعويض DC | <10mV Typ./ <60mV Guar | |
الدقة | 1mV | |
تشوه | <0.015٪/ <0.05٪ غوار. | |
النواتج الحالية | ||
نطاق الإخراج والطاقة | 6 × 35 أمبير تيار متردد (LN) | 450 VA كحد أقصى لكل منهما |
3 × 70 أمبير تيار متردد (2L-N) | 850 VA كحد أقصى لكل منهما | |
1 × 100 أمبير تيار متردد (6L-N) | 1200 فولت أمبير كحد أقصى | |
3 × 20 أمبير تيار مستمر (LN) | 300 واط كحد أقصى لكل منهما | |
صحة | ± 1mA @ <0.5A ac <0.02٪ Rd + 0.01Rg Typ.@ 0.5 أمبير ~ 35 أمبير <0.05٪ Rd + 0.02Rg Guar.@ 0.5 أمبير ~ 35 أمبير |
|
± 5mA @ <1A dc ± 0.5٪ @ ≥1A dc |
||
النطاق الحالي | النطاق الأول: 3 أ | |
النطاق الثاني: 35 أ | ||
المدى التلقائي | ||
تعويض DC | <3mA Typ./ <10mA Guar | |
الدقة | 1mA | |
تشوه | <0.025٪/ <0.07٪ غوار. | |
التردد وزاوية الطور | ||
نطاق الترددات | DC ~ 1 كيلو هرتز ، 3 كيلو هرتز عابر | |
دقة التردد | ± 0.5 جزء في المليون | |
دقة التردد | 0.001 هرتز | |
نطاق المرحلة | -360 درجة ~ 360 درجة | |
دقة المرحلة | <0.02 درجة/ <0.1 درجة غوار.50/60 هرتز | |
قرار المرحلة | 0.001 درجة | |
مساعدمصدر جهد التيار المستمر (محاكاة البطارية) | ||
نطاق | 0 ~ 350V @ 140W كحد أقصى | |
صحة | 0.5٪ Rg Guar. |
ميزة مجموعة اختبار الحقن الثانوي الحالي
مجموعة اختبار تتابع قوية مكونة من 6 مراحل وأداة تشغيل ، مريحة للاختبار الميداني ؛
6x35A & 4x310V إخراج القنوات التناظرية عالية الدقة ؛
شاشة TFT LCD ذات لون حقيقي مقاس 9.7 بوصة ، وشاشة تعمل باللمس وتشغيل لوحة المفاتيح ، مع تحكم في الكمبيوتر المحمول ؛
قوالب مكتبة الاختبار الآخذة في التوسع
التعليمات
س: هل يمكن لمختبر حماية الترحيل إظهار منحنى المعاوقة؟
ج: نعم.
س: ما هي المزايا الفنية الخاصة بك؟
ج: منتجاتنا مع مجموعة اختبار التتابع القوية ذات 6 مراحل وأداة التكليف ، مريحة للاختبار الميداني ، إخراج القنوات التناظرية عالية الدقة 6x35A و 4x310V.
س: ما هي مدة الضمان؟
ج: ضمان لمدة 3 سنوات للإصلاح المجاني والصيانة مدى الحياة
