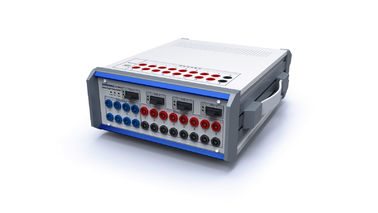

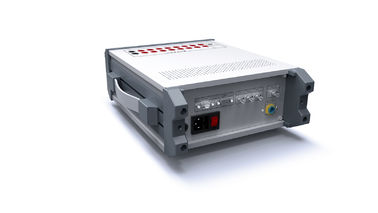

IEC61850-9-1 نظام الاختبار الرقمي التتابع البصرية / اختبار العابر KF900

IEC61850-9-1 Optical Digital Relay Test System / Transient Test KF900
IEC61850-9-1 Optical Digital Relay Test System / Transient Test KF900 IEC61850-9-1 Optical Digital Relay Test System / Transient Test KF900

صورة كبيرة :  IEC61850-9-1 نظام الاختبار الرقمي التتابع البصرية / اختبار العابر KF900

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Kingsine
إصدار الشهادات: ISO9001,CE
رقم الموديل: KF900

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 مجموعة
وقت التسليم: 15 يوم عمل
شروط الدفع: تي/T مقدما، خطاب الاعتماد
القدرة على العرض: مجموعات 50/الشهر
مفصلة وصف المنتج
تسليط الضوء:

testing of relay

,

electrical relay testing



IEC61850-9-1 نظام الاختبار الرقمي التتابع البصرية / اختبار العابر KF900

1. اختبار سهل
2. قائمة التشغيل ، عملية بسيطة
3.IEC61850-9-1 / IEC61850-9-2 القياسية
تردد 4.Rated: 50HZ

* مع أربعة واجهات إيثرنت الألياف واجهة الإخراج مخصصة 3-طريقة FT3

* وفقًا للإطار IEC61850-9-1 أو تنسيق الإطار IEC61850-9-2 وإرسال نماذج إطار FT3 أو نشر / الاشتراك في رسائل GOOSE ،

* يمكن تحديد قيمة عينة الانتاج أو GOOSE بحرية ،

* لديها 12 قناة من الناتج التناظرية للإشارة ضعيفة ، لتحقيق مجموعة متنوعة من الحماية التتابع ، وأجهزة المراقبة والتحكم ، واختبار مربع عملية ذكية.

ميزات الوظيفة

توفير حلول اختبار كاملة لمختلف أجهزة الحماية والتتابع IEC61850 التتابع لجميع مستخدمي الطاقة.
توفير 4 أزواج من واجهة بصرية 100Base-FX ، مخرج خارجي 3 (FT3) ST ، دعم EC61850-9-1 ، EC61850-9-2 ، EC6004-7 / 8 (FT3) واختبار إخراج الرسالة الرقمية Goose
التناظرية المدخلات الثنائية التناظرية التقليدية متوافقة ، وتوفير 8 أزواج ثنائية المدخلات الثنائية و 4 أزواج ثنائي الإخراج
توفير 1 RG-B / PPS ، يمكن الوصول إلى إشارة الوقت RG-B أو PPS التي تتزامن مع ساعة متزامنة GPS.

المقياس التقني

الإدخال الثنائي





لا.



8 أزواج

خصائص المدخلات

0V ~ 250V (DC) أو لا contanct (تم تحديده تلقائيًا)

عينة التردد

10KHZ

وقت القرار

100μs

ماكس قياس الوقت

1.50 × 105 ثانية

خطأ توقيت

ms 1 مللي ثانية (0.001 ثانية ~ 1 ثانية)

± 0.1٪ (1 ثانية ~ 1.50 × 105 ثانية)

ضبط نطاق وقت debounce (تم تعيينه بواسطة البرنامج)

0ms ~ 25ms

عزل كهربائي

8 أزواج العزلة الكهربائية الإدخال

معلمة مقاومة العتبة (لا توجد جهات اتصال)

5 kΩ… 13kΩ



واجهة التزامن (GPS)





جهاز التزامن عبر القمر الصناعي KSGGPS

B رمز (RS485) واجهة التزامن

الإخراج الثنائي



لا.

4 أزواج

نوع

لا contants ولا قطب ، التي تسيطر عليها البرمجيات

قدرة التيار المتردد

Vmax: 250V (DC) / Imax: 3A

قدرة التيار المباشر

Vmax: 250V (DC) / Imax: 1A

مزود الطاقة



الفولطية

220V (AC)

يسمح الجهد

100V ~ 240V (AC)

تردد مصنف

50HZ

سمحت تردد

40 ~ 60HZ

تيار

1 أ (كحد أقصى)

واجهة FT3



باستخدام قياسي

IEC60044-7 / 8

المحطة NO.

3 أزواج

نوع الواجهة

ST

طول الموجة

850NM

نوع الألياف البصرية

62.5 / 125μm ، وضع متعدد

مسافة الإرسال

حديد 1Km

واجهة اتصالات إيثرنت



نوع

10/100 Base-TX (10/100 ميغابت ، زوج ملتوي / متقاطع تلقائي)

رقم الميناء

1 زوج

نوع الواجهة

RJ45

نوع الكابل

5 أزواج أزواج الملتوية

مؤشر الدولة

الصمام الأخضر (الضوء): اتصال فعال

الصمام الأصفر (وميض): اتصالات البيانات

واجهة الاتصالات الألياف البصرية



نوع

100Base-FX (100 ميغابت ، ألياف بصرية ، ثنائية الاتجاه)

رقم الميناء

4 أزواج

نوع الواجهة

SC

نوع الكابل

62.5 / 125μm (برتقالي ، متعدد الألياف)

طول الموجة

1300nm

مسافة الإرسال

> 1 كم

مؤشر الدولة

SPD الأخضر (الضوء): اتصال فعال

Link / AcT yellow (flicker): اتصال البيانات

البيئة التشغيلية



درجة حرارة التشغيل

-10 ℃ ~ + 50 ℃

درجة حرارة التخزين والنقل

-20 ℃ ~ + 70 ℃

رطوبة

5 ~ الرطوبة النسبية 90 ٪ ، لا التكثيف
