KINGSINE KF85 اختبار التتابع العالمي لمجموعة اختبارات الحماية

كبير. img.alt
small.img.alt. صغير

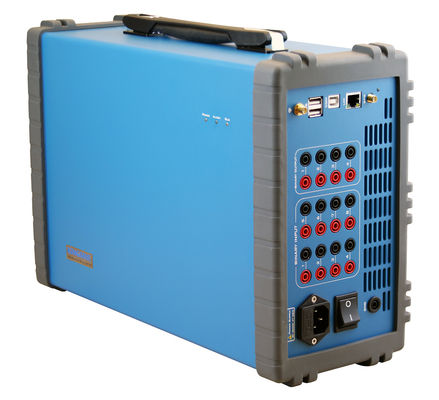

صورة كبيرة :  KINGSINE KF85 اختبار التتابع العالمي لمجموعة اختبارات الحماية

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: KINGSINE
إصدار الشهادات: CE/ISO9001
رقم الموديل: KF85
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiation
وقت التسليم: 15 يوم عمل
شروط الدفع: L / C ، T / T
القدرة على العرض: 100 مجموعة / شهر
مفصلة وصف المنتج
السعة الحالية للتيار المتردد: 6 × 20 أمبير جهد التيار المتردد: 6 × 310 فولت
بحجم: 390 مم × 256 مم × 140 مم وزن: 10 كجم
اسم: مجموعة اختبار التتابع الدقة: 1 مللي أمبير
تسليط الضوء:

مجموعة اختبار التتابع KINGSINE KF85

,

KF85

,

اختبار ترحيل الحماية KF85

KINGSINE KF85 اختبار التتابع العالمي لمجموعة اختبار حماية التتابع



وصف ل دعم جهاز اختبار التتابع عن بعد IEC61850

تم تطوير أداة اختبار شاملة بناءً على اختبار المحطة الفرعية الذكي ، وتتمثل الوظيفة الأساسية في اختبار مرحل الحماية ، وتحليل قيمة أخذ العينات ، وتحليل / مقارنة ملف SCD وخدمة MMS.مناسبة لاكتشاف واختبار معدات العبوات الناسفة مثل مرحل حماية المحطات الفرعية الذكي ، وجهاز القياس والتحكم ، ووحدة الدمج والمحطة الذكية.يمكن استخدامها أيضًا في فحص إشارة طبقة التحكم في المحطة الفرعية.



ميزة ل دعم نظام اختبار التتابع عن بعد IEC61850

مجموعة اختبار مرحل مضغوط مكون من 6 مراحل بدقة عالية وحل كامل (يتوافق مع قيمة عينات IEC61850 و GOOSE) ، ويلبي تمامًا جميع متطلبات الكشف عن العبوات الناسفة IEC61850 وتصحيحها ، ووحدات الدمج ، وأنظمة التحكم في المحطة ومرحلات الحماية التقليدية.



مواصفات مجموعة اختبار ترحيل حماية المسافة

مصدر التيار المتردد
السعة والقوة 6 × 20A @ 300VA كحد أقصى لكل منهما ؛
3 × 40A @ 520VA كحد أقصى لكل منهما ؛
صحة ± 1mA @ <0.5A
<0.02٪ Rd + 0.01Rg Typ.@ 0.5A ~ 20A
<0.05٪ Rd + 0.02Rg Guar.@ 0.5A ~ 20A
نطاق النطاق الأول: 3 أ
النطاق الثاني: 20 أ
المدى التلقائي
تعويض DC <3mA Typ./ <10mA Guar
الدقة 1 مللي أمبير
تشوه <0.025٪/ <0.07٪ غوار.
الصعود / استجابة النسب <100 دولار
مصدر التيار المستمر
السعة والقوة 6 × 10A @ 50W كحد أقصى
صحة ± 5mA @ <1A
± 0.2٪ @ ≥1A
الصعود / استجابة النسب <100 دولار
مصدر جهد التيار المتردد
السعة والقوة 6 × 310V @ 124VA كحد أقصى لكل منهما
صحة ± 2mV @ <2V
<0.015٪ Rd + 0.005Rg Typ.@ 2 ~ 310 فولت
<0.04٪ Rd + 0.01Rg Guar.@ 2 ~ 310 فولت
نطاق النطاق الأول: 30 فولت
النطاق الثاني: 310 فولت
المدى التلقائي
تعويض DC <10mV Typ./ <60mV Guar
الدقة 1mV
تشوه <0.015٪/ <0.05٪ غوار.
الصعود / استجابة النسب <100 دولار
مصدر الجهد DC
السعة والقوة 6 × 150 فولت @ 75 واط كحد أقصى
1 × 300 فولت @ 150 واط كحد أقصى
صحة ± 10mV @ <5V
± 0.2٪ @ ≥5V
الصعود / استجابة النسب <100 دولار
الوزن والحجم
مقاس 390 مم × 256 مم × 140 مم
وزن 10 كجم
لوحة المفاتيح مفتاح الرقم + مفتاح الاتجاه
مزود الطاقة
الجهد الاسمي 220 فولت / 110 فولت (تيار متردد)
الجهد المسموح به 85 فولت 265 فولت (تيار متردد) ؛ 127 فولت 350 فولت (تيار مستمر)
التردد الاسمي 50 هرتز
التردد المسموح به 47 ~ 63 هرتز
تيار 10A كحد أقصى
استهلاك الطاقة 1200VA كحد أقصى
نوع الاتصال مقبس تيار متردد قياسي 60320
بيئة العمل
درجة حرارة التشغيل -10 ~ + 55
الرطوبة النسبية 5 95٪ ، عدم التكثيف
درجة حرارة التخزين -20 درجة مئوية ~ +70 درجة مئوية
الضغط الجوي 80 كيلو باسكال 110 كيلو باسكال (ارتفاع 2000 متر أو أقل)




ميزة ال نظام اختبار ترحيل التردد

مع تناظرية (جهد 6 × 310 فولت ، تيار 6 × 20 أمبير) وإخراج رسائل IEC61850 SMV في وقت واحد.
توفير 8 أزواج من منافذ LC البصرية ، ويمكن نقل واستقبال 36 قناة من قيم عينة تنسيق الإطار IEC61850-9-1 ، IEC61850-9-2 ؛مع وظيفة اختبار الطاقة الضوئية.
توفير 6 منافذ بصرية للإخراج ST و 2 منفذ بصري لاستقبال ST ، والتي يمكنها إخراج 6 مجموعات من رسائل القيمة التي تم أخذ عينات منها والتي تتوافق مع تنسيق IEC60044-7 / 8 (FT3) ؛يمكن أن تتلقى مجموعتين من تنسيق FT3 لرسالة قيمة عينات مواصفات IEC60044-7 / 8 ؛
يمكن الاشتراك / نشر معلومات أو مخرجات GOOSE ، واستقبال التبديل ، وتنفيذ اختبار الحلقة المغلقة للحماية ؛
البدء في محاكاة العبوات الناسفة لإطلاق إشارات القيمة المعينة من GOOSE بشكل فعال ، للقضاء على عملية إعادة ضبط الجهاز قيد الاختبار بسبب انقطاع الارتباط بعد توقف الاختبار ؛
يتم أخذ عينات إخراج المنفذ البصري أو يمكن تحديد GOOSE بحرية ؛يمكن الاشتراك / نشر العديد من معلومات كتلة التحكم في GOOSE المختلفة ؛
