| تسليط الضوء: | مجموعة اختبار التتابع العالمي عالية الدقة,مجموعة اختبار التتابع العالمي KF86,مجموعة اختبار التتابع IEC61850 |
||
|---|---|---|---|

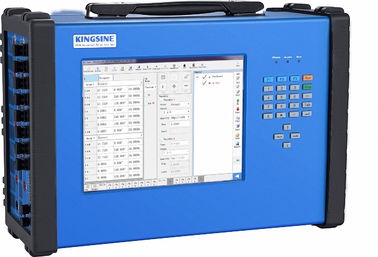

تتميز KINGSINE KF86 بوزن خفيف 10 كجم ، وحجم صغير جدًا (390 مم * 256 مم * 140 مم) لسهولة حملها في رحلة الطيران.
6 × 20 أمبير ، 6 × 300 فولت قنوات الإخراج التناظرية.
مجموعة اختبار مرحل مضغوط مكون من 6 مراحل بدقة عالية وحل كامل (يتوافق مع قيمة عينات IEC61850 و GOOSE) ، ويلبي تمامًا جميع متطلبات الكشف عن العبوات الناسفة IEC61850 وتصحيحها ، ووحدات الدمج ، وأنظمة التحكم في المحطة ومرحلات الحماية التقليدية.
● جهد 6 × 300 فولت ، تيار 6 × 20 أمبير) وإخراج رسائل IEC61850 SMV في وقت واحد ؛
● كمبيوتر صناعي معالج ثنائي النواة مدمج ، محرك أقراص صلب SSD مدمج ذو سعة كبيرة ؛نظام التشغيل Windows 7 ؛شاشة LCD ملونة حقيقية مقاس 9.7 بوصة ، دقة 1024 × 768 ، تشغيل بشاشة تعمل باللمس.يمكن أن تعمل دون اتصال أو عبر الإنترنت ؛
● توفير 8 أزواج من منافذ LC البصرية ، ويمكن نقل واستقبال 36 قناة من قيم عينات تنسيق الإطار IEC61850-9-1 ، IEC61850-9-2 ؛مع وظيفة اختبار الطاقة الضوئية ؛
● توفير 6 منافذ ضوئية لإخراج ST و 2 منافذ بصرية لاستقبال ST ، والتي يمكنها إخراج 6 مجموعات من رسائل القيمة التي تم أخذ عينات منها والتي تتوافق مع تنسيق IEC60044-7 / 8 (FT3) ؛يمكن أن تتلقى مجموعتين من تنسيق FT3 لرسالة قيمة عينات مواصفات IEC60044-7 / 8 ؛
● يمكن الاشتراك / نشر معلومات أو مخرجات GOOSE ، واستقبال التبديل ، وتنفيذ اختبار الحلقة المغلقة للحماية ؛
● محاكاة مخرجات المستوى المنخفض ذات 12 قناة لاختبار حماية المدخلات ذات المستوى المنخفض ؛
● بدء التشغيل لمحاكاة العبوات الناسفة لإطلاق إشارات القيمة المأخوذة من GOOSE بشكل فعال ، للقضاء على عملية إعادة ضبط الجهاز قيد الاختبار بسبب انقطاع الارتباط بعد توقف الاختبار ؛
● أخذ عينات من خرج المنفذ البصري أو يمكن تحديد GOOSE بحرية ؛يمكن الاشتراك / نشر العديد من معلومات كتلة التحكم في GOOSE المختلفة ؛
وظيفة قناة قيمة العينة ، يمكن تعيين عدد القنوات بحرية ، ويمكن تكوين ما يصل إلى 36 قناة ؛
● استيراد ملفات SCL (SCD ، ICD ، CID ، NPI) تلقائيًا لتحقيق التكوين التلقائي لقيم العينات ومعلومات GOOSE ، وحفظ قيم العينة ومعلومات تكوين GOOSE كملف تكوين للاختبار ؛
● يمكنه الكشف تلقائيًا عن الإشارات الرقمية الضوئية من MU وجهاز الحماية وصندوق التشغيل الذكي ، وتحقيق وظيفة التكوين التلقائي لقيمة أخذ العينات ومعلومات GOOSE ؛
● يمكن محاكاة الظروف غير الطبيعية (فقدان ، خطأ في الترتيب ، جودة غير طبيعية ، إعادة إرسال الرسائل ، خلل في البيانات ، خارج الخطوة ، إلخ) ؛
● يمكن ضبط جودة القناة لرسالة الإخراج SV ، ويمكن محاكاة وحدة المحاكاة وتصحيحها ، وتعيينها على حالة غير صالحة ، وضبطها على حالة التشغيل ، ويمكنها محاكاة عدم تناسق AD المزدوج واختبارات أخرى ؛
● وحدة توقيت GPS / Beidou مدمجة مع GPS ، وظيفة وقت مزامنة رمز IRIG-B ؛
● وحدة اختبار برمجية كاملة المواصفات ، AC ، تسلسل الحالة ، اختبار recloser ، حماية المسافة ، حماية التيار الزائد ، التيار الزائد للوقت العكسي ، حماية التسلسل الصفري ، اختبار التعلية ، اتجاه الطاقة ، الاختبار التفاضلي ، اختبار التردد ، وحدات برامج اختبار التزامن ؛
| مصدر التيار المتردد | |
| السعة والقوة | 6 × 20A @ 300VA كحد أقصى لكل منهما ؛ 3 × 40A @ 520VA كحد أقصى لكل منهما ؛ |
| صحة | ± 1mA @ <0.5A <0.02٪ Rd + 0.01Rg Typ.@ 0.5A ~ 20A <0.05٪ Rd + 0.02Rg Guar.@ 0.5A ~ 20A |
| نطاق | النطاق الأول: 3 أ النطاق الثاني: 20 أ المدى التلقائي |
| تعويض DC | <3mA Typ./ <10mA Guar |
| الدقة | 1 مللي أمبير |
| تشوه | <0.025٪/ <0.07٪ غوار. |
| الصعود / استجابة النسب | <100 دولار |
| مصدر التيار المستمر | |
| السعة والقوة | 6 × 10A @ 50W كحد أقصى |
| صحة | ± 5mA @ <1A ± 0.2٪ @ ≥1A |
| الصعود / استجابة النسب | <100 دولار |
| مصدر جهد التيار المتردد | |
| السعة والقوة | 6 × 300V @ 65VA كحد أقصى لكل منهما |
| صحة | ± 2mV @ <2V <0.015٪ Rd + 0.005Rg Typ.@ 2 ~ 300 فولت <0.04٪ Rd + 0.01Rg Guar.@ 2 ~ 300 فولت |
| نطاق | النطاق الأول: 13 فولت النطاق الثاني: 300 فولت المدى التلقائي |
| تعويض DC | <10mV Typ./ <60mV Guar. <10mV النوع. / <60mV Guar |
| الدقة | 1mV |
| تشوه | <0.015٪/ <0.05٪ غوار. |
| الصعود / استجابة النسب | <100 دولار |
| مصدر الجهد DC | |
| السعة والقوة | 6 × 150 فولت @ 75 واط كحد أقصى 1 × 300 فولت @ 150 واط كحد أقصى |
| صحة | ± 10mV @ <5V ± 0.2٪ @ ≥5V |
| الصعود / استجابة النسب | <100 دولار |
وظائف IEC61850:
| ● | الامتثال الكامل لقيمة أخذ العينات IEC61850 و GOOSE ؛(IEC61850-9-1 ، IEC61850-9-2 / (جنيه) ، IEC60044-7 / 8) |
| ● | قادرة على إخراج قيمة أخذ العينات والإشارات التناظرية في وقت واحد ، أو المشترك ونشر رسالة GOOSE وترحيل وظيفة الإدخال / الإخراج الثنائية للاتصال. |
| ● | يمكن تعيين ما يصل إلى 36 قناة قيمة عينات. |
| منفذ الألياف (نوع LC) | |
| اكتب | 100Base-FX (100 ميجابت ، فايبر ، مزدوج الاتجاه) |
| رقم المنفذ | 8 أزواج |
| طراز الكابل | 62.5 / 125μm (ألياف متعددة الأوضاع ، برتقالي) |
| طول الموجة | 1310 نانومتر |
| مسافة الإرسال | > 1 كيلومتر |
| مؤشر الحالة | SPD Green (أضواء): اتصال نشط LinkAcT Yellow (يومض): تبادل البيانات |
| منفذ الألياف التسلسلي (نوع ST) | |
| معيار | IEC60044-7 / 8 |
| رقم المنفذ | 6 للإرسال ، 2 للاستلام |
| طول الموجة | 850 نانومتر |
12 وظيفة خرج إشارة قنوات منخفضة المستوى:
| خرج إشارة منخفض المستوى | |
| قنوات الإخراج | 12 قناة |
| نوع منفذ الإخراج | محطة فينيكس |
| مجموعة الانتاج | التيار المتردد: 0 ～ 8Vrms تيار مستمر: 0 ～ 8 فولت |
| ماكس الناتج الحالي | 5mA |
| صحة | <0. <2٪ (0.01 ～ 0.8 Vrms) <0.1٪ (0.8 ～ 8 Vrms) |
| الدقة | 250 فولت |
| توافقي (THD٪) | (THD٪) <0.1٪ |
| نطاق الترددات | تيار مستمر ～ 1.0 كيلو هرتز |
| دقة التردد | 0.002٪ (تردد عادي) |
| دقة التردد | 0.001 هرتز |
| نطاق المرحلة | 0 ～ 359.9 درجة |
| دقة المرحلة | <0.1 درجة ، 50/60 هرتز |
| قرار المرحلة | ± 0.1 درجة |
واجهة البرنامج الرسومية:
استفسار لنا لمزيد من التفاصيل.
F & A
س:1. ما هي طريقة الشحن؟
ج: لنكون أكثر كفاءة ، نستخدم في الغالب الشحن الجوي.إذا كنت تفضل وسيلة نقل أخرى ، يمكننا حسب طلبك.
س: 2. ما هي فترة الضمان؟
ج: نحن نقدم ضمانًا لمدة 3 سنوات للإصلاح المجاني والصيانة مدى الحياة.
س: 3.لماذا نقدم ضمانًا لمدة ثلاث سنوات؟
أ:بادئ ذي بدء ، هدف الجودة لشركة KINGSINE هو عدم حدوث أي فشل في الجودة خلال خمس سنوات من استخدام العملاء.
الثانية ، شركة KINGSINE تعمل في الأسواق الخارجية منذ 12 عامًا ، وحتى الآن ، تم تشغيل حوالي 3000 مجموعة من المعدات في الخارج ، ومعدل الفشل السنوي أقل من 1٪.
ثالثًا ، منتجاتنا عبارة عن تصميم معياري ، إذا كان هناك خطأ ، فيمكن أن يكون تشخيص الأعطال عن بُعد ، ثم التعبير عن أجزاء المنتجات للعملاء للإصلاح السريع.
