| الاسم التجاري: | Kingsine |
| رقم الطراز: | KT200 |
| الـ MOQ: | 1 مجموعة |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | تي/T مقدما، خطاب الاعتماد |

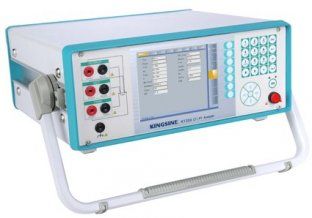

CT محول المحول
شاشة عرض TFT LCD
المواصفة القياسية IEC 60044-1 / IEC60044-6
انتاج الطاقة: 0-120 فولت (ac)
تصميم مبتكر ، صيانة سهلة!
مع تصميم modularize مبتكرة ، إطار Plug-in ، وظيفة المعايرة الذاتية التي تجعل الصيانة أكثر سهولة!
1 ، تتكون من وظيفة تصميم هيكل و إطار المكونات ، كل وحدة تحتوي على وظيفة المعايرة الذاتية ، التوصيل والتشغيل عند تغيير الوحدة ، سهلة الصيانة للعميل.
2 ، اعتماد شاشة TFT LCD مع تصميم واجهة برنامج واضحة وجميلة ، يمكن للمستخدم العمل بسهولة
3 ، AC / DC المدخلات الحالية لمجموعة واسعة فقط ، وتلبية كل معيار امدادات الطاقة المطلوبة.
4 ، من السهل أن تعمل ، وقياس بسرعة ، ويمكن أن يتم كل اختبار تلقائيا على أساس نوع خط الاتصال نفسه ما عدا قياس مقاومة الزائد.
5 ، اعتماد طريقة قياس الجهد المنخفض والمتغير ، فإنه يمكن اختبار الجهد الانتكاس تصل إلى محول 30kV كما الناتج الجهد الأقصى هو فقط 120V وقيمة ذروة الحد الأقصى الحالي هو 15A ، والأمن عالية.
6 ، تصميم محمول مع وزن خفيف من 10KG ، ومناسبة للاختبار الميداني لنظام الطاقة الكهربائية ، مصنع تصنيع المحولات الحالية أو المختبر للاستخدام.
7 ، دقة قياس عالية ، دقة المقاومة هي 0.1 ٪ + 1mΩ ، دقة المرحلة ± 0.05 درجة ، ودقة متغيرة هي ± 0.1 ٪ (1-5000) ، ودقة متغيرة هي ± 0.2 ٪ (5000-10000)
8 ، ويمكن اختبار محول الحالي وفقا للمواصفة القياسية IEC 60044-1 أو IEC60044-6 الخ.
9 ، وظيفة قياس كاملة ، فإنه يمكن اختبار كل نوع المحولات الحالية للحمل الزائد الثانوي ، ومقاومة الحلقة الثانوية ، مميزة الإثارة ، سمة عابرة ، فرق نسبة ، فرق الزاوية وقطبية. ويمكنه أيضًا اختبار معامل الحد الدقيق (ALF) ، ومعامل أمان الجهاز (FS) ، وثابت الزمن الثانوي (Ts) ، ومعامل التمدد (Kr) ، ومعامل منطقة عابر (Ktd) ، وفولطية الإنبثاق ، والمستوى الحالي ، ومستوى التشبع ، محاثة التشبع ، 5 ٪ 10 ٪ منحنى الخطأ ، من محول الحالي ، حلقة التخلفية للمحولات الحالية ، وتقييم نتيجة الاختبار وفقا لمعيار محدد.
10. اختبار PT
أما بالنسبة إلى PT الحثي القائم على تعريف GB1207-2006 (IEC60044-2) ، فيمكن لـ KT200 CT / PT Analyzer اختبارها أيضًا. KT200 CT / PT محلل يمكن أن تفعل اختبار نسبة المتغير ، قطبية واختبار متعرج الثانوي من PT حثي.
قائمة المعايير الفنية
مدخلات التيار الكهربائي | AC: 85-260 V ، 47-63 Hz ، 10 A (الحد الأقصى) | قياس نسبة المتغير | المدى: 1-5000 ، دقة: ± 0.1 ٪ النطاق: 5000-10000 ، الدقة: ± 0.2٪ |
الناتج الجهد | 0-120 V (AC) | قياس الطور | الدقة: ± 3 دقيقة ، القرار: 0.01 دقيقة |
الانتاج الحالي | 0-5 أ (RMS) قيمة الذروة: 15 أ | لف الثانوي قياس المقاومة | المدى: 0.1-200 Ω دقة: 0.1 ٪ + 1mΩ ، القرار: 1mΩ |
مخرج قوي | 0-450 فرجينيا قيمة الذروة: 1500 VA | قياس تحميل التيار المتردد | 0-300 VA القرار: 0.01 VA |
تيار قياس | المدى: 0-15A (المدى التلقائي) ، دقة: ± 0.1 ٪ | ظرف العمل | درجة الحرارة: -10 ° C-55 ° C الرطوبة: 95٪ |
الجهد االكهربى قياس | المدى: 0-30 فولت (نطاق تلقائي) ، الدقة: ± 0.1٪ المدى: 0-300 فولت (تلقائي مجموعة) ، الدقة: ± 0.1 ٪
| البعد والوزن | 360mm × 325mm × 140MM 10 كجم |
|
|
