حماية ترحيل اختبار
Created with Pixso. 7 Channels Outputs Substation Relay Test Set K68i وضع يدوي عالي السرعة

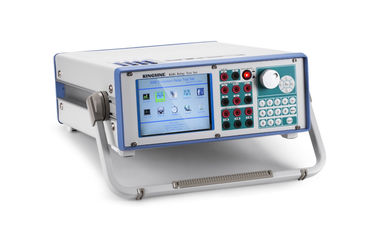

7 Channels Outputs Substation Relay Test Set K68i وضع يدوي عالي السرعة

الاسم التجاري: KINGSINE
رقم الطراز: K68i
الـ MOQ: 1 مجموعة
السعر: قابل للتفاوض
وقت التسليم: 15 يوم عمل
شروط الدفع: T / T مقدما، L / C
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
ISO9001,CE
يضمن:
3 سنوات
خفيفة الوزن:
23.5 كجم
النواتج:
7 قنوات (4V + 3I)
الأبعاد (العرض × العمق × الارتفاع):
360 × 480 × 140 (مم)
القدرة على العرض:
50 مجموعة / م
إبراز:

7 قنوات المخرجات رله اختبار مجموعة,مجموعة اختبار رلهة المحطة الفرعية K68i,مجموعة اختبار الإرسال اليدوي عالية السرعة

,

Substation Relay Test Set K68i

,

High Speed Manual Relay Test Set

وصف المنتج

قادرة على ما يمكن أن تختبره سلسلة K68

البنودرقم ANSI®
رله حماية المسافة21
أجهزة نقل التزامية أو التحقق من التزامية25
رلايات منخفضة الجهد27
رلايات الطاقة الاتجاهية32
رلايات تحت التيار أو تحت القوة37
رلايات التسلسل السلبي46
إرسالات التيار الزائد / خطأ الأرض50
إرسالات الفشل الزمنية العكسية51
رلايات عامل الطاقة55
رلايات الاضطراب59
إرسالات توازن الجهد أو التيار60
رلايات التيار الزائد الاتجاهية67
إرسالات خطأ الأرض الاتجاهية67N
رلايات التيار المتزايد المباشر76
رلايات قياس زاوية المرحلة أو حماية خارج الخطوة78
أجهزة إعادة الإغلاق التلقائية79
رلايات التردد81
مرسلات حماية الحركة الزائدة للمحرك86
رلايات الحماية التفاضلية87
رلايات الجهد التوجيهي91
رلايات الاتجاهية للجهد والطاقة92
إرسالات التشغيل94
رلايات تنظيم الجهد
مرسلات الإعاقة الزائدة، Z>
مرسلات انخفاض العائق، Z
إرسالات تأخير الوقت



الخصائص

  • 7 قنوات (4 فولت + 3I) مخرجات، كل قنوات الإخراج مستقلة وموازية التحكم في حجم، زاوية المرحلة وقيم التردد، قادرة على حقن DC، AC موجة الجانبية وحتى 20x الهرمونيات.
  • محاكاة بطارية متغيرة، DC 0-300V، 120واط أقصى.
  • مرفق اختبار الإرسال السريع في الوضع اليدوي
  • التبديل إلى اختبار خطأ ((SOTF)
  • اختبار مزامنة GPS من نهاية إلى نهاية
  • العرض المتجه عبر الإنترنت
  • إنشاء تقرير اختبار تلقائي
  • كشف مكافحة القطع، التوصيل الخاطئ الاتصال الإنذار والحماية الذاتية، الحماية من الإفراط في الحمل والإفراط في الحرارة



المعلمs

مخرجات الجهد
نطاق الخروج والقوة4×300 فولت AC (L-N)120 VA كل واحد
2×600 فولت AC (L-L)240 VA كل واحد
1×600 فولت (L-L)240 واط
3 × 300 فولت DC (L-N)120 واط كحد أقصى لكل واحد
الدقة

± 2 ملف @ 0.2 ~ 2 فولت ac
< 0.12%Rd+0.05Rg غوار.
< 0.07%Rd + 0.03Rg Typ. @ 2 ~ 300V ac

± 10mV @ 0.5 V ~ 5 V dc
± 0.5% @ 5 فولت ~ 300 فولت dc

القرار1mV
تشويه< 0.1% غوار / < 0.05% النوع
المخرجات الحالية
نطاق الخروج والقوة3 × 35A ac (L-N)450 VA كل واحد
1×105A ac (3L-N)1200 VA أقصى
3 × 20A dc (L-N)300 واط كحد أقصى لكل واحد
الدقة

± 1 mA @ 0.2A ~ 0.5A ac
< 0.15%Rd+0.05Rg غوار
< 0.07%Rd + 0.03Rg Typ. @ 0.5 ~ 35A ac

± 5mA @ 0.2 A ~ 1 A dc
± 0.5% @ 1 A ~ 20 A dc

القرار1mA
تشويه< 0.1% غوار / < 0.05% النوع
مخرج التردد
النطاق5~1000 هرتز
الدقة< 1ppm @ 5 ~ 65 هرتز
< 10ppm @ 65 ~ 450 هرتز
< 20ppm @ 450 ~ 1000 هرتز
القرار0.001 هرتز
مخرج المرحلة
النطاق-360°~360°
الدقة<0.05° Typ / <0.1° Guar
القرار0.001 درجة
مصدر الجهد المستمر (محاكي البطارية)
النطاق0 ~ 300 فولت @ 180 واط
مدخل ثنائي
كمية8 أزواج
خصائص المدخلات0 ~ 400Vdc / حر من الإمكانات
قرار الوقت<0.1ms
أقصى حد لقياس الوقت999.999s
وقت الإقلاع0 ~ 25ms
الناتج الثنائي
كميةأربعة أزواج
النوعالاتصالات الإرسالية الحرة المحتملة ، التي يتم التحكم بها بواسطة البرنامج
القدرة على الكسر

Vmax:300Vac Imax:4A Pmax:1000VA
Vmax: 300Vdc Imax: 4A Pmax: 300W

التزامن
وضع المزامنةنظام تحديد المواقع الخارجي (اختياري)
هارمونية
الأرقام المتداخلة2 ~ 20 مرة
إمدادات الطاقة والبيئة
الجهد الإدخالي الاسمي110V/220V/230Vac معين، ± 10%
التردد الاسمي50/60 هرتز
التردد المسموح به45 هرتز ~ 65 هرتز
استهلاك الطاقة1500 فا أقصى
نوع الاتصالمصدر التيار المتردد القياسي 60320
درجة حرارة العمل0°C~55°C
درجة حرارة التخزين-20°C~75°C
الرطوبة< 95% RH ، غير مكثف
غيرها
اتصال جهاز الكمبيوترRJ45 Ethernet، 10/100/1000M
محطة الترسيممخرج الموز 4 مليمتر
الوزن23.5 كجم
الأبعاد ((W x D x H)360×480×140 ((ملم)
