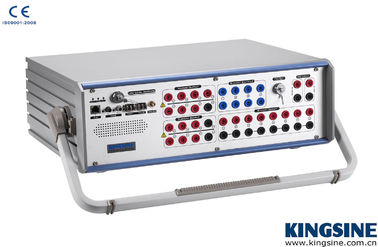

معدات اختبار التتابع K3063i مجموعة اختبار الحقن الثانوية CE المعتمدة

الجزء الأول: الميزات

1 يمكن اختبار جميع أنواع مرحلات الجهد والتيار والتردد والطاقة والمقاومة والتوافقية والتفاضلية والتزامن يدويًا أو تلقائيًا ؛يمكن فحص أجهزة حماية الفضاء والتسلسل الصفري بقيمة ثابتة ويمكن إجراء اختبار المسافة لجهاز الحماية عن طريق محاكاة أنواع مختلفة من الأخطاء ؛يمكن مسح المحول الرقمي والقائم على الحواسيب الصغيرة تلقائيًا بالإضافة إلى منحنى ضبط نسبة الحماية التفاضلية لمجموعة المولدات المحولات ، مع وظيفة تشغيل نظام تحديد المواقع العالمي ؛

2. الموثوقية مضمونة من خلال أجزائها الفريدة من نوعها لتبديد الحرارة ، مع أربعة مراوح عادم عالية الطاقة في الجهاز وحامي درجة الحرارة المثبتة والقياس ؛يضمن ذلك ثباتًا وموثوقية ممتازين أثناء العمل بتيار ثقيل ووقت طويل.يمتلك المصدر الحالي نفسه بالفعل وظائف حماية الدائرة المفتوحة وإنذار الدائرة المفتوحة ؛يحتوي مصدر الجهد على وظيفة حماية ماس كهربائى ، واكتشاف التشوه المفروم بالإضافة إلى تحديد الأسلاك المفقودة ووظائف القفل الذاتي للإنذار.يمكنه إجراء مراقبة ديناميكية لشكل الموجة الناتج وعرضه.

3 لديه جهات اتصال معزولة ، متوافقة مع جهات الاتصال الخاملة واتصالات الجهد الكهربائي ، مما يجعل طرق توصيل الأسلاك المختلفة ممكنة.

4 لديه خرج جهد بسبع قنوات ، منها قناة واحدة لجهد DC الإضافي ، مما يجعلها أكثر ملاءمة لتصحيح الأخطاء في المجال.

5.لديه تحسين وظيفة التشغيل دون اتصال بالإنترنت ، يمكنه إخراج جهد سبع مراحل بشكل مستقل وستة أطوار تيار ، مع السعة والطور والتردد التعسفي والقابل للتعديل بشكل مستمر.سهل التشغيل ، ويمكن تغيير الواجهة الصينية-الإنجليزية بشكل تعسفي.عندما يتم تشغيله بشكل مستقل ، فقد تكون طرقًا يدوية أو آلية لاختبار قيمة الحركة ووقتها للعديد من DC ، والتردد ، والطاقة ، والمقاومة ، ومرحلات التفاضل التوافقي والتزامن والوتيرة ، ويمكن التحقق من أجهزة الحماية من التسلسل الصفري بقيمة ثابتة و يمكن إجراء اختبار المجموعة لجهاز الحماية عن طريق محاكاة أنواع مختلفة من الأعطال ويمكن فحص المحولات الرقمية تلقائيًا بالإضافة إلى منحنى ضبط نسبة الحماية التفاضلية لمجموعة المولدات المحولات ؛

6.هيكل الإطار الداخلي المعماري ، مع علبة آلة سبائك الألومنيوم المقاومة للاهتزاز والصدمات عالية القوة التي تجعل الجهاز قادرًا على تحمل اختبار الاهتزاز القوي.

7. يستخدم أحدث DSP و FPGA القابل للبرمجة على نطاق واسع لشركة American TI ، مع محاكاة شكل موجة 1448 نقطة ، وتجهيز الجهاز باستجابة عابرة وخاصية سعة التردد.إنه أول من استخدم المنفذ التسلسلي DA 20 بت في الصين ، مما سيزيد من تحسين دقة الإخراج.

الجزء الثاني: البرمجيات

1.يعتمد برنامج KRT على نظام Windows ويتم تشغيله من خلال جهاز كمبيوتر محمول مناسب.يتم تنفيذ جميع مهام التحكم والحصول على البيانات ومعالجتها وتسجيل نتائج الاختبار بواسطة برنامج التشغيل على الكمبيوتر المحمول أو جهاز التحكم.توفر حزمة البرامج الوظائف التالية مع عرض قائمة سهل الاستخدام.

2.يعمل برنامج KRT على نظام تشغيل قائم على النافذة (windows XP / Vista / Win7) ، ودعم الماوس والمساعدة عبر الإنترنت.

3.يحتوي برنامج KRT على اتصال في الوقت الفعلي مع مجموعة اختبار الحماية ، ويتم عرض النتائج المقاسة عبر الإنترنت.

4 يتحكم برنامج KRT في مخرجات التيار المتردد والتيار المستمر بحيث يمكن إنتاج تأثير تعويض التيار المستمر لمخرجات التيار المتردد بدرجات ومدة متفاوتة.

5. يتحكم برنامج KRT في المحتويات التوافقية (من الثاني إلى العشرين) في مخرجات التيار المتردد ويقوم بإجراء اختبارات الحالة المستقرة والديناميكية والعابرة.

6. برنامج KRT متعدد الاستخدامات ويمكن تخصيصه بسهولة من قبل المستخدمين دون معرفة لغة البرمجة القياسية.

7. برنامج KRT عبارة عن منحدر لا يقل عن 2 من إشارات الاختبار في وقت واحد.النتائج متاحة في شكل رسوم بيانية و / أو جدول.

8. دعم برنامج KRT بما في ذلك القيمة المقدرة ، المسافة ، التفاضلية ، التيار الزائد ، المزامن ، التحويل وقيمة الحماية الثابتة والمميزة ، وكذلك اختبار قاعدة بيانات استنسل المعلمات الرئيسية.إلى جانب ذلك ، يدعم استيراد وتصدير ملف الاستنسل ، والذي يبسط إعدادات المستخدم لأجهزة الحماية المختلفة لجعل العملية أكثر سهولة.

9.يوفر برنامج KRT ناقلات ، موجة ، صور إشارة ، تفاضلية ، فورية ، تيار زائد وما إلى ذلك ، تعكس الصور الوفيرة إعداد المعلمة الحالية وحالة الاختبار مباشرة ؛وأيضًا توفير تكبير / تصغير وتحريك ونقطة فحص وعملية أكثر تعقيدًا

10. يدعم برنامج KRT جهاز اختبار رقمي ، متوافق مع IEC61850-9-1 ، IEC61850-9-2 ، IEC60044-7 / 8 ، Goose والمزيد من البروتوكولات الأخرى.

11.يجب أن يقوم برنامج KRT باستيراد وتصدير كل أنواع ملفات RIO وملف XRIO أو غير ذلك مما يمكن أن يقوم بإجراء الاختبار بسهولة
