Created with Pixso. K3163i معدات معايرة عداد الطاقة الإلكترونية 10 قنوات إخراج DC 0-350V

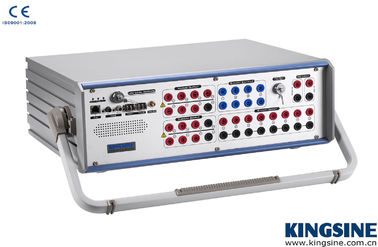

K3163i معدات معايرة عداد الطاقة الإلكترونية 10 قنوات إخراج DC 0-350V

الاسم التجاري: KINGSINE
رقم الطراز: K3163i
الـ MOQ: 1 مجموعة
السعر: قابل للتفاوض
وقت التسليم: 15 يوم عمل
شروط الدفع: تي/تي مقدما، L/C
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
ISO9001,CE
الوزن:
18 كغ
الأبعاد (العرض × العمق × الارتفاع):
468×375×164 ((ملم)
القدرة على العرض:
50 مجموعات / م
إبراز:

K3163i معدات معايرة عداد الطاقة الإلكتروني,10 قنوات مخرجات معدات معايرة عداد الطاقة

,

10 Channels Outputs Energy Meter Calibration Equipment

وصف المنتج

قادرة على ما يمكن لسلسلة K31 اختباره

البنود رقم ANSI®
وحدة IEC61850 العددية لإنتاج وحدة إعادة التشغيل
رله حماية المسافة 21
أجهزة نقل التزامية أو التحقق من التزامية 25
رلايات منخفضة الجهد 27
رلايات الطاقة الاتجاهية 32
رلايات تحت التيار أو تحت القوة 37
رلايات التسلسل السلبي 46
إرسالات التيار الزائد / خطأ الأرض 50
إرسالات الفشل الزمنية العكسية 51
رلايات عامل الطاقة 55
رلايات الاضطراب 59
إرسالات توازن الجهد أو التيار 60
رلايات التيار الزائد الاتجاهية 67
إرسالات خطأ الأرض الاتجاهية 67N
رلايات التيار المتزايد المباشر 76
رلايات قياس زاوية المرحلة أو حماية خارج الخطوة 78
أجهزة إعادة الإغلاق التلقائية 79
رلايات التردد 81
مرسلات حماية الحركة الزائدة للمحرك 86
رلايات الحماية التفاضلية 87
رلايات الجهد التوجيهي 91
رلايات الاتجاهية للجهد والطاقة 92
إرسالات التشغيل 94
رلايات تنظيم الجهد
مرسلات الإعاقة الزائدة، Z>
مرسلات انخفاض العائق، Z
إرسالات تأخير الوقت



الخصائص

  • 10 قنوات (6x32A و 4x310V) مخرجات، كل قنوات الإخراج مستقلة وموازية التحكم في حجم، زاوية المرحلة والتكاليف الترددية، قادرة على حقن DC،موجة الصينوس التيار المتردد وحتى 20x الهارمونيات.
  • محاكاة بطارية متغيرة، DC 0-350V، 140واط أقصى.
  • 13 قنوات مستوى منخفضة الخروج تصل إلى 8Vac/10Vdc ماكس.
  • 0-600 فولت / 0-5A قياس التيار المتردد في الفئة 0.1.
  • وحدات الاختبار الرسومية والنماذج للاختبار من مختلف الإرسالات
  • مرفق اختبار الإرسال السريع في الوضع اليدوي
  • اختبار إطلاق النار / البحث / التحقق ، والنقطة والنقر
  • تسهيلات استيراد وتصدير RIO/XRIO
  • التبديل إلى اختبار خطأ ((SOTF)
  • نموذج نظام الطاقة لاختبار ديناميكي
  • اختبار GPS المدمج و IRIG-B المزامنة من نهاية إلى نهاية
  • العرض المتجه عبر الإنترنت
  • نتائج الاختبار التلقائي
  • إنشاء تقرير اختبار تلقائي
  • كشف مكافحة القطع، التوصيل الخاطئ الاتصال الإنذار والحماية الذاتية، الحماية من الإفراط في الحمل والإفراط في الحرارة

K3163i معدات معايرة عداد الطاقة الإلكترونية 10 قنوات إخراج DC 0-350V 0



معايير الطاقة ((اختياري)

مقدمة الواجهة

معايرة عداد الطاقة متخصصة في اختبار وحدة عداد الطاقة للإلكترونيات والكهروميكانيكا، بمجرد حقن معايير عداد الطاقة المحددة إلى هذه الوحدة،هذه البيانات يمكن حفظها لاستخدامها في المستقبل، يمكن للمستخدم استخدام واجهة المعلمات الأساسية من وحدة عداد الطاقة لاستيراد افتراضية جميع إعدادات عداد الطاقة المحفوظة في مربع وحدة، ويمكن للمستخدم التحقق، وتحرير،حذف وإضافة أهداف عداد الطاقة. على جزء من عرض، تحرير، حذف وإضافة، انقر على التالي، إضافة جديدة وتحرير سوف تتم تلقائيا.



K3163i معدات معايرة عداد الطاقة الإلكترونية 10 قنوات إخراج DC 0-350V 1

واجهة برمجيات معايرة عداد الطاقة

إعداد المعلمات



K3163i معدات معايرة عداد الطاقة الإلكترونية 10 قنوات إخراج DC 0-350V 2



إختبار التين

التيار القياسي: التيار القياسي لمقياس الطاقة

ثابت النبض (النبض/كيلوواط ساعة): يتم اختبار ثابت النبض لمعد الطاقة.

وقت التسخين: يتم اختبار وقت تشغيل معداد الطاقة.

وقت التشغيل: وقت الطاقة وقت التشغيل

درجة حرارة البيئة: درجة حرارة البيئة التي يتم اختبارها حاليًا

الرطوبة النسبية: الرطوبة النسبية تحت الاختبار الحالي



K3163i معدات معايرة عداد الطاقة الإلكترونية 10 قنوات إخراج DC 0-350V 3



صورة اختبار الشوكة

نوع العداد: حدد عداد الطاقة ذو الألياف الأربعة، ذو الألياف الثلاث، ذو المرحلة الواحدة، الطاقة النشطة، الطاقة التفاعلية، الطاقة الظاهرة

ثابت المقياس: ثابت نبضات عداد الطاقة

التوجيه: هناك مخرج إشارة نبض الطاقة وإدخال إشارة نبض الطاقة من عداد الطاقة. الميناء الخارجي هو مخرج إشارة نبض الطاقة ، والميناء الداخلي هو مدخل إشارة نبض الطاقة.إذا تم اختبار مقياس طاقة إشارة النبض بواسطة الجهاز، يجب أن يتم تعيينها كمدخل داخلي.

نوع نبض: نوع إشارة نبض الطاقة، يمكن تحديده مرتفعة وهبوطية.

نسبة CT/PT: تعيين نسبة المحول

معتمد: توقيع المختبر

وقت الاستقرار: وقت الخروج المستقر لمعد الطاقة

النبضات / الدوران: عدد النبضات النسبية لكل دائرة من عداد الطاقة

الفئة: مستوى عداد الطاقة

إجراءات الاختبار

1) اختبار الاتصال



K3163i معدات معايرة عداد الطاقة الإلكترونية 10 قنوات إخراج DC 0-350V 4



فايغ اختبار الاتصال



استخدام وتزويد خط اختبار مدخلات النبضات من الطاقة من قبل خط اختبار مصنع قياسي



2) إجراءات الاختبار

لتعيين كل معيار من معداد الطاقة في البرنامج وفقًا للفصل 6.5.2 التعليمات ، إضافة نقطة الاختبار ، بدء الاختبار ، جهاز الاختبار سوف يحسب قيمة الطاقة المخرجة إلى عداد الطاقة من خلال الجهد الخارجي الحقيقي ، والتيار ، والمرحلة والوقت الخارجي.بعد أن يتلقى عداد الطاقة طاقة إخراج جهاز الاختبار في وقت واحد، فإنه سيخرج إشارة النبضات المقابلة للطاقة إلى جهاز الاختبار، جهاز الاختبار سيخرج قيمة الطاقة ويستقبل إشارة النبضات الطاقة للاستعداد،ثم حساب خطأ نقطة الاختبار الحالية لتحديد نتيجة الاختبار.
