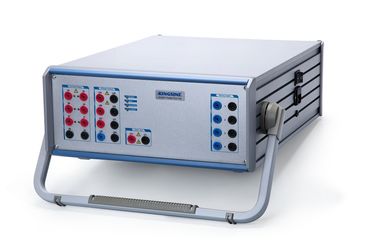

انقر فوق "GOOSE" في الواجهة الرئيسية لدخول صفحة الكشف عن رسالة GOOSE.

يمكن الوصول إلى رسائل GOOSE من أي من الموانئ الضوئية الثلاثة، وانقر فوق "F1: Refresh" للكشف عن رسائل GOOSE المرتبطة حاليًا.

الرقم التسلسلي: أظهر كتلة تحكم GOOSE حسب الرقم التسلسلي.

الميناء: لتحديد لوحة تحكم GOOOSE الحالية هي من الميناء البصري 1 ، الميناء البصري 2 أو الميناء البصري 3 ، عرض رقم الميناء المقابلة.

اسم IED: تتطابق رسالة GOOSE المستلمة تلقائيًا مع ملف SCD. إذا نجحت المطابقة ، يتم عرض اسم IED المقابلة. إذا لم تتطابق ، فسوف يظهر العرض "/". عند النقر على"F2:"مفتاح العرض" و "اسم الجهاز" يعرض عنوان MAC المقصود لرسالة GOOSE.

APPID: يعرض APPID للوحدة التحكم GOOSE.

نتائج الفحص: عندما تتطابق رسالة GOOSE المستلمة مع ملف SCD وتعرض اسم IED ، ثم انقر فوق"F3: فحص الاتساق" للتحقق مما إذا كانت معلمة رسالة GOOSE تتطابق مع ملف SCD.إذا كانت متسقة، تحقق من عرض شريط النتائجإذا لم يكن كذلك، تحقق من عرض شريط النتائجانقرأولعرض قائمة التحقق من الاتساق، كما هو موضح في الشكل 5.4-1.

الشكل 5.4-1 نتيجة تطابق الرسالة

إعادة توجيه البيانات المتسلسلة: سلسلة في وضع اتصال الألياف الضوئية ، لا تؤثر على تدفق بيانات الألياف ، ولكن أيضًا الوصول إلى تحليل البيانات العادي ، ويمكن استخدام وظيفة الأداة بشكل طبيعي.

اضغط على "F4: سلسلة لإغلاق (ميناء الشبكة البصرية) " لفتح وظيفة إعادة إرسال البيانات المتسلسلة من الميناء البصري.البوابة البصرية 1 أو البوابة البصرية 2 تلقت البيانات من البوابة البصرية 2 أو البوابة البصرية 1 إلى بعضها البعض.

انقر على"F5: سلسلة في المغلقة (الميناء المتسلسل البصري) "، فتح البيانات المتسلسلة وظيفة إعادة توجيه البيانات المتسلسلة، RX تلقت البيانات من منفذ TX في نفس الوقت

من "صفحة اكتشاف GOOSE"، انقر على كتلة تحكم GOOSE أو انقر على مفاتيح الأسهم "أعلى" و "أسفل" لتحديد كتلة تحكم GOOSE (اللون الخلفي لكتلة تحكم GOOSE المختارة هو الأصفر)انقر على مفتاح "ENTER" لدخول جهاز تحكم GOOSE المحدد قم بحجب صفحة اختبار المحطة الافتراضية.

تتضمن وظيفة اختبار "المحطة الافتراضية" قائمة المحطة الافتراضية GOOSE، مخطط إشارة حالة المحطة الافتراضية GOOSE، الرسم البياني لعبور المحطة الافتراضية GOOSE،و GOOSE تغيير المحطة الافتراضية جدول سجلات وقت التمرير، ثم انقر فوق "F1: قائمة""F2: إشارة الحالة" F3 : عبور الرسم البياني "" F4: وقت الالتفاف "يمكنك التبديل بين صفحات الوظائف الأربعة من اختبار المحطة الافتراضية.

قائمة المحطات الافتراضية GOOSE: "قائمة المحطات الافتراضية GOOSE" تعرض في الوقت الحقيقي نوع قناة المحطة الافتراضية GOOSE وقيمة الحالة ، إذا تغيرت حالة قناة المحطة الافتراضية ،تحديث بيانات قيمة الحالة فوراً، ويقفز تلقائيًا إلى صفحة البيانات المتغيرة، مع تغيير عرض خلفية قيمة البيانات باللون الأحمر.عرض رقم الحالة StNum من رسالة GOOSE في الوقت الحقيقي لكل إطار ورقم التسلسل SqNum لمراقبة تغيير بيانات المحطة الافتراضية GOOSE.

مخطط إشارة حالة المحطة الافتراضية GOOSE: "خريطة إشارة حالة المحطة الافتراضية GOOSE" في كل خريطة الشبكة تتوافق مع محطة افتراضية،عندما تكون نقطة البيانات الواحدة "1" أو بيانات النقاط المزدوجة "10"عندما تنقر على مخطط الشبكة، يتم عرض اسم القناة ونوعها وقيمة الحالة الحالية للمحطة الافتراضية المقابلة في أسفل الصفحة.

مخطط عبور المحطة الافتراضية GOOSE:"مخطط عبور المحطة الافتراضية GOOSE" لعرض طريقة عرض المحطة الافتراضية GOOSE في الوقت الحقيقي في غضون 90 ثانية من حالة انتقال حالة البيانات،عندما تكون النقطة الواحدة من البيانات "1" أو البيانات ذات النقطتين هي "10" يتم عرض الخطوط في العرض على شكل قضبان مربعة.

GOOSE تغيير محطة افتراضية جدول سجلات وقت التحول:"جدول سجلات وقت التغيير الافتراضي للمحطة GOOSE" يسجل لحظة تغيير المحطة الافتراضية،سجل الفرق الزمني بين آخر وقت تغيير وسجل حالة قناة التغيير (مثل سجلات حالة القناة من كاذب → صحيح)
