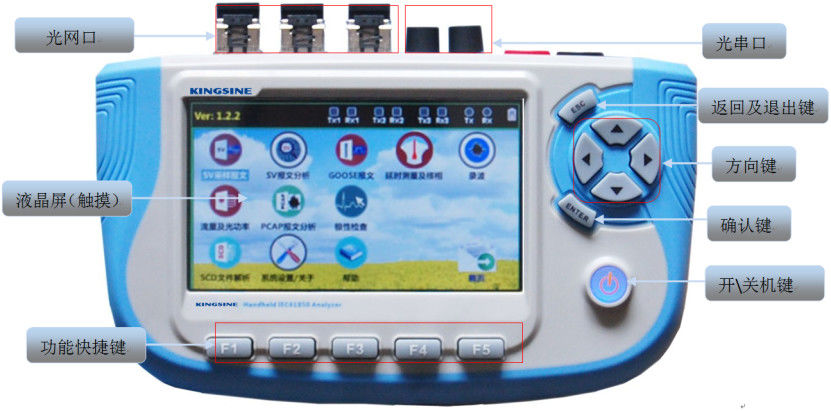

الرجاء الرجوع إلى الصورة أدناه حول مظهر KF932 محمولة يدويا مجموعة اختبار حماية المرور الرقمي FIBER.

شاشة LCD قادرة على لمس الأصابع

مفتاح السهم، مفتاح الإدخال ومفتاح العودة:

مفتاح "ESC" للعودة إلى مفاتيح وظيفة القائمة السابقة وفعل شاشة التوقف ؛ مفتاح "ENTER" لتأكيد الوظيفة ؛ مفاتيح السهم للجانب العلوي والسفلي واليمين.

1مفاتيح اختصار الوظيفة: تستخدم للتبديل بين صفحات الاختبار المختلفة.

2.مفتاح التشغيل / الإيقاف: اضغط باستمرار على هذا المفتاح لمدة 3 ثوان في ؛ الشرق. ثم قم بتشغيل الجهاز ؛ يتم تشغيل مفتاح التشغيل / الإيقاف دائمًا ؛ مرة أخرى الضغط الطويل لإيقاف الجهاز ، يتم تشغيل مفتاح التشغيل / الإيقاف دائمًا.

3واجهة الشحن: واجهة شحن بطارية الجهاز.

4منفذ الاستقبال التناظري: يستخدم للتمركز عند جمع الجهد المتردد.

5منفذ استقبال FT3 (RX): لاستقبال FT3 أو رمز B على إشارة الوقت

FT3 TX (TX): تستخدم لنقل FT3 أو رمز B على إشارة الوقت.

6. 3 أزواج من منفذ الأثيرنتر FIBER: منفذ الألياف 1/2/3 لـ RECEIVING&SENDING SV و GOOSE ، منفذ الألياف 3 يمكنه استقبال 1588 زوج من الرسائل

1فتحة بطاقات.TF: لتخزين برامج البرمجيات والبيانات والتقارير.

2واجهة إدخال / إخراج ثنائية: لدخول ثنائي ومخرج ثنائي من الاتصالات الصلبة

مؤشر:

"مؤشر وصلة منفذ FIBER" مضاء، مما يعني أنه أمر طبيعي لارتباط وصلة جهاز FIBERtransceiver؛

يلمع مؤشر ACT في منفذ FIBER، مما يعني أن بعض البيانات الواردة يتم استلامها، في حين أن ذلك يعني أن بعض البيانات يتم إرسالها عندما يكون مؤشر ACT في منفذ FIBER دائمًا مضاءً.

إشارة RX للوصلة المتسلسلة للألياف المضاءة دائمًا والتي تعني أن البيانات FT3 يتم استقبالها.

مؤشر منفذ FIBER التسلسلي TX دائما مضاء يعني أن بيانات FT3 يتم إرسالها.

شحن مؤشر CHR مضاء دائمًا مما يعني أنه يقوم بشحن الكهرباء ويغلق المؤشر بعد الانتهاء من الشحن.
