| تيار: | 3x35A | الجهد االكهربى: | 4x300 فولت |
|---|---|---|---|
| وزن خفيف: | 20.5 كجم | الأبعاد (عرض × عمق × ارتفاع): | 360 × 450 × 140 (مم) |
| تسليط الضوء: | جهاز اختبار التتابع K68i,معدات اختبار الحقن الثانوية 300 فولت,اختبار ترحيل الحماية 300 فولت |
||
معدات اختبار الحقن الثانوية K68i 300V
اختبار التيار المتردد
هيكل جدول المعلمة
| طابور | اسم المعلمة | عدد البايت | وصف | ملحوظة |
| 0 | nModelType | 4 | نوع النموذج | البيانات من النوع int32 ، والقيمة ثابتة عند 1 أثناء اختبار التيار المتردد |
| 1 | gfRange [13] | 4 * 13 |
سعة 13 قناة
|
نوع البيانات عبارة عن مصفوفة عائمة ، متبوعة بـ UA ، UB ، UC ، UX ، IA ، IB ، IC ، Ua ، Ub ، Uc ، Ia ، Ib ، Ic ، الافتراضي 0A ، 0V |
| 2 | مرحلة gf [13] | 4 * 13 | 13 قناة المرحلة | نوع البيانات عبارة عن مصفوفة عائمة ، متبوعة بـ UA ، UB ، UC ، UX ، IA ، IB ، IC ، Ua ، Ub ، Uc ، Ia ، Ib ، Ic ، الافتراضي هو 0 درجة |
| 3 | التردد gf [13] | 4 * 13 | تردد 13 قناة | نوع البيانات عبارة عن صفيف عائم ، متبوعًا بـ UA و UB و UC و UX و IA و IB و IC و Ua و Ub و Uc و Ia و Ib و Ic ، والافتراضي هو 50 هرتز |
| 4 | fOutputTime | 4 | وقت الإخراج | البيانات من النوع العائم ، الوحدة الثانية ، تصف أطول وقت لهذا الناتج |
| 5 | nInputBinaryLogic | 4 | منطق الإدخال الثنائي | البيانات من نوع int32 ، القيمة 0 منطقية OR ، القيمة 1 منطقية AND |
| 6 | nInputBinaryEnable | 4 | تمكين الإدخال الثنائي 8 قنوات | البيانات من النوع int32 ، والتي تحدد الإدخال الثنائي 1 للمدخل الثنائي 8 من منخفض إلى مرتفع بتشفير ، في تسلسل: 1 ، 2 ، 3 ، 4 ، 5 ، 6 ، 7 ، 8 ؛القيمة 0 تعني أن الإدخال الثنائي غير صالح ، والقيمة 1 صالحة |
| 7 | وقت العمل | 4 | وقت العمل | البيانات من النوع العائم ، والوحدة هي الثانية.يسجل وقت العمل لهذا الإخراج.المتغير هو الإخراج في شكل نتائج الاختبار.عندما تكون القيمة أقل من 0 ، فهذا يعني أن الاختبار ليس له أي إجراء. |
بناء المعلمة
| طابور | اسم المعلمة | عدد البايت | وصف | ملحوظة |

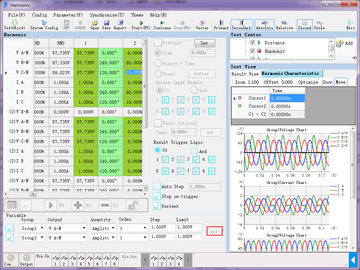

| 0 | nModelType | 4 | نوع النموذج | البيانات من النوع int32 ، القيمة ثابتة عند 2 في اختبار التوافقية |
| 1 | gfRange [7] [21] | 7 * 21 * 4 | قيمة السعة التوافقية | نوع البيانات عبارة عن مصفوفة عائمة ثنائية الأبعاد ، وتوافقيات ذات 7 مراحل 21 ، و 7 مراحل هي UA ، و UB ، و UC ، و UX ، و IA ، و IB ، و IC في التسلسل ، و 0A ، و 0 V الافتراضي |
| 2 | مرحلة gf [7] [21] | 7 * 21 * 4 | المرحلة التوافقية | نوع البيانات عبارة عن مصفوفة عائمة ثنائية الأبعاد ، وتوافقيات ذات 7 مراحل 21 ، و 7 مراحل هي UA ، و UB ، و UC ، و UX ، و IA ، و IB ، و IC ، والافتراضي هو 0 درجة |
| 3 | fBaseFreqency | 4 | التردد الأساسى | نوع البيانات هو مصفوفة عائمة |
| 4 | fOutputTime | 4 | وقت الإخراج | البيانات من النوع العائم ، الوحدة الثانية ، تصف أطول وقت لهذا الناتج |
| 5 | nInputBinaryLogic | 4 | منطق الإدخال الثنائي | البيانات من نوع int32 ، القيمة 0 منطقية OR ، القيمة 1 منطقية AND |
| 6 | nInputBinaryEnable | 4 | تمكين 8 أزواج من المدخلات الثنائية | البيانات من النوع int32 ، والتي تحدد مقدار الإدخال الثنائي 1 إلى مقدار الإدخال الثنائي 8 من منخفض إلى مرتفع بترميز بت ، في تسلسل: 1 ، 2 ، 3 ، 4 ، 5 ، 6 ، 7 ، 8 ؛القيمة 0 تعني أن الإدخال الثنائي غير صالح ، والقيمة 1 صالحة |
| 7 | وقت العمل | 4 | وقت العمل | البيانات من النوع العائم والوحدة الثانية.يسجل وقت العمل لهذا الإخراج.يتم إخراج هذا المتغير في شكل نتائج اختبار.عندما تكون القيمة أقل من 0 ، فهذا يعني أن الاختبار ليس له أي إجراء. |
بناء المعلمة
| رقم العنصر. | اسم المعلمة | عدد البايت | وصف المعلمة | ملاحظة |
| 0 | nModelType | 4 | نوع الوحدة | نوع البيانات هو نوع int32 ، عندما نستخدم وحدة تسلسل الحالة ، تكون القيمة ثابتة مثل 3 |
| 1 | nStateCount | 4 | عدد الدول | البيانات من النوع int32 |
| 2 | pStateParam |
nStateCount * STATE_SIZE |
معلمة الحالة | البيانات عبارة عن نوع مؤشر (مصفوفة جدول معلمة أحادية الحالة) ، وحجم مساحتها هو مضاعف بنية الحالة المفردة |
| 3 | nStateIndex | 4 | الرقم التسلسلي للمخرج الحالي | البيانات من نوع int32 ، تبدأ من 0 ، مما يشير إلى أن الحالة قيد الإخراج حاليًا.يتم إخراج هذا المتغير في شكل نتائج اختبار ، مما يعكس حالة إخراج الاختبار الحالية في الوقت الفعلي. |
STATE_SIZE هو حجم مساحة التخزين لجدول المعلمات لهيكل الحالة المفردة.
هيكل جدول معلمات الحالة الواحدة هو:
| رقم العنصر. | اسم المعلمة | عدد البايت | وصف المعلمة | ملاحظة |
| 0 | gfRange [13] | 4 * 13 | 13 قيمة سعة المرحلة | نوع البيانات عبارة عن مصفوفة عائمة ، متبوعة بـ UA و UB و UC و UX و IA و IB و IC و Ua و Ub و Uc و Ia و Ib و Ic والافتراضي هو 0A و 0V |
| 1 | مرحلة gf [13] | 4 * 13 | 13 المرحلة | نوع البيانات عبارة عن مصفوفة عائمة ، متبوعة بـ UA و UB و UC و UX و IA و IB و IC و Ua و Ub و Uc و Ia و Ib و Ic والافتراضي هو 0 درجة |
| 2 | التردد gf [13] | 4 * 13 | 13 تردد المرحلة | نوع البيانات عبارة عن صفيف عائم ، متبوعًا بـ UA و UB و UC و UX و IA و IB و IC و Ua و Ub و Uc و Ia و Ib و Ic ، والافتراضي هو 50 هرتز |
| 3 | fOutputTime | 4 | وقت الإخراج | البيانات من النوع العائم ، الوحدة الثانية ، تصف أطول وقت لهذا الناتج |
| 4 | nInputBinaryLogic | 4 | منطق الإدخال الثنائي | البيانات من نوع int32 ، القيمة 0 منطقية OR ، القيمة 1 منطقية AND |
| 5 | nInputBinaryEnable | 4 | تمكين 8 أزواج من المدخلات الثنائية | البيانات من النوع int32 ، والتي تحدد مقدار الإدخال الثنائي 1 إلى مقدار الإدخال الثنائي 8 من منخفض إلى مرتفع بترميز بت ، في تسلسل: 1 ، 2 ، 3 ، 4 ، 5 ، 6 ، 7 ، 8 ؛القيمة 0 تعني أن الإدخال الثنائي غير صالح ، والقيمة 1 صالحة |
| 6 | nTriggerKind | 4 | حالة الزناد الدولة | البيانات من نوع int32 ، القيمة 0 هي وقت التشغيل ، القيمة 1 هي الوقت بالإضافة إلى فتح المبلغ ، القيمة 2 هي مبلغ الفتح ، القيمة 3 هي الزر |
| 7 | nOutputBinaryState | 4 | الحالة الأولية للإخراج الثنائي | البيانات من النوع int32 ، والتي تحدد من المخرج الثنائي 1 حتى المخرج الثنائي 4 بترميز البت من الأقل إلى الأعلى ، وتشير القيمة المفردة 0 إلى أن الإخراج متوقف (لا توجد إشارة خرج) ، وقيمة 1 يشير إلى أن الإخراج مغلق |
| 8 | fOutputBinaryHoldTime | 4 | وقت تعليق الإخراج الثنائي | البيانات من النوع العائم ، الوحدة هي الثانية ، والتي تمثل وقت الاحتفاظ بالحالة الأولية للإخراج الثنائي |
| 9 | وقت العمل | 4 | وقت العمل | البيانات من النوع العائم والوحدة الثانية.يسجل وقت العمل لهذا الإخراج.يتم إخراج هذا المتغير في شكل نتائج اختبار.عندما تكون القيمة أقل من 0 ، فهذا يعني أن الاختبار ليس له أي إجراء. |
