| الاسم التجاري: | kingsine |
| رقم الطراز: | KF932 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | L / C ، T / T |

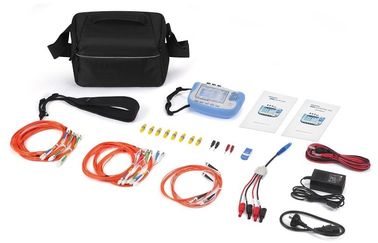

IEC61850 KF932 اختبار ترحيل الحماية التفاضلية
وصف ل IEC61850 مجموعة اختبار التتابع
يلعب جهاز اختبار الحواسيب الصغيرة لحماية الترحيل دورًا رئيسيًا في تشغيل أنظمة الطاقة الكهربائية بشكل موثوق وآمن.إنه جهاز الاختبار المستخدم في المجال الاحترافي لحماية الحواسيب الصغيرة ، وحماية التتابع ، وقياس الإثارة ، ومسجل الأعطال.
خاصية من ذكي اختبار التتابعإيه
| ● | تم تطوير KF932 IEC61850 Relay Tester استنادًا إلى المعايير ذات الصلة بالمحطات الفرعية الذكية لتحليل رسالة SV و GOOSE و IRIG-B و IEEE1588 ، وحساب الحجم والمرحلة وتكرار الجهد والتيار ومراقبة الوقت الفعلي لمحطة GOOSE الافتراضية. |
| ● | تلقي اختبار الحلقة المغلقة للأجهزة الذكية عبر SV و GOOSE لإرسال الرسائل والاشتراك ونشر رسائل GOOSE ؛ |
| ● | تتحقق وظيفة الكشف عن الطور من خلال تحليل وحساب كتل التحكم المختلفة ؛يمكن إكمال المدخلات والمخرجات الثنائية للتلامس الثابت في تأخير نقل صندوق التشغيل الذكي و SOE على دقة القياس ؛ |
| ● | تحليل إحصائيات استثناءات SV و GOOSE ووظيفة المزامنة لتحقيق تكامل الوحدة المنفصلة والإطار المفقود وقياس التأخير المطلق. |
مواصفات اتيار مجموعة اختبار التتابع
1 امدادات الطاقة
| مزود الطاقة | |
| البطارية | بطارية ليثيوم ذات سعة كبيرة |
| محول الطاقة | الإدخال: AC100 ～ 240V، 50 / 60Hz، 0.7A الإخراج: DC15V، 1.66A |
2 استهلاك الطاقة
| استهلاك الطاقة | |
| استهلاك الطاقة | ≦ 6 واط |
| مصدر طاقة العمل | عمل مستمر لأكثر من 10 ساعات |
3 واجهة منفذ الاتصالات
| منفذ اتصال إيثرنت بصري | |
| نموذج | 100Base-FX (شبكة ألياف ضوئية مزدوجة كاملة 100 متر) |
| نوع المنفذ | LC |
| الطول الموجي | 1310 نانومتر |
| مسافة الإرسال | ≧ 1 كم |
| تطبيق | IEC61588 Times ورسائل الشبكة الأخرى |
| واجهة اتصال المنفذ التسلسلي البصري | |
| رقم المنفذ | 2 قطعة |
| نوع المنفذ | شارع |
| الطول الموجي | 62.5 / 125 ميكرومتر الألياف متعددة الأوضاع ، الطول الموجي 850 نانومتر |
| مسافة الإرسال | ≧ 1 كم |
| تطبيق | استقبال / إرسال IEC60044-7 / 8 (FT3) ، جهاز إرسال واستقبال إشارة توقيت IRIG-B |
ميزة ال نظام اختبار ترحيل التردد
| لا. | عنصر التحليل | محتوى التحليل |
| قياس وتحليل SMV | اعتراض | اعتراض رسائل SV تلقائيًا من 3 منافذ بصرية وواجهة بصرية واحدة |
| قيمة فعالة | قناة عرض في الوقت الحقيقي من السعة والطور والتردد | |
| الذبذبات | عرض في الوقت الحقيقي لشكل الموجة | |
| مكون التسلسل | عرض في الوقت الحقيقي التسلسل الإيجابي V1 ، التسلسل السلبي V2 ، التسلسل الصفري الموجب V0 من حيث الحجم والمرحلة | |
| قوة | عرض في الوقت الحقيقي لمرحلة ABC وقوة تفاعلية نشطة ثلاثية الطور وقوة ظاهرة وعامل طاقة | |
| فيكتورجراف | يتم عرض علاقة الحجم والطور للجهد ثلاثي الطور والتيار في شكل متجه | |
| متناسق | عرض في الوقت الحقيقي 0 ~ 19 مدروجات ، وإظهار المحتوى التوافقي في شكل رسوم بيانية | |
| معلمة الرسالة | عرض في الوقت الحقيقي لمعلمات الرسالة الحالية والرسالة الأصلية والرسالة المحللة | |
| غير طبيعي رسالة |
عدد الرسائل غير الطبيعية | |
| منفصله القيمة |
عدد الرسائل في كل منفصل | |
| التحليل والتحليل للأوز | اعتراض | اعتراض رسائل GOOSE تلقائيًا من 3 منافذ بصرية |
| محطة افتراضية | عرض في الوقت الحقيقي لحالة المحطة الافتراضية ، يدعم مجموعة متنوعة من العرض.سجل تلقائيًا وقت إعادة تعيين المحطة الافتراضية. | |
| رسالة | عرض في الوقت الحقيقي لقيمة الرسالة الحالية وقيمة الرسالة الأصلية. | |
| رسالة غير طبيعية | عدد الرسائل غير الطبيعية |
التعليمات
س: هل يمكن لمختبر حماية الترحيل إظهار منحنى المعاوقة؟
ج: نعم.
س: ما هي المزايا الفنية الخاصة بك؟
ج: اختبار الترحيل الرقمي المحمول الأكثر إضاءة وقوة لاختبار IEC61850 ؛ يتم تطبيقه على مرحل الحماية الرقمية ، وجهاز القياس والتحكم ، و IEC61850 المتوافق مع العبوات الناسفة ، واختبار نظام التحكم في وحدة الدمج والمحطات الفرعية والكشف.
س: ما هي مدة الضمان؟
ج: ضمان لمدة 3 سنوات للإصلاح المجاني والصيانة مدى الحياة
|
