| الاسم التجاري: | Kingsine |
| رقم الطراز: | K3166i |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | L / C ، T / T |

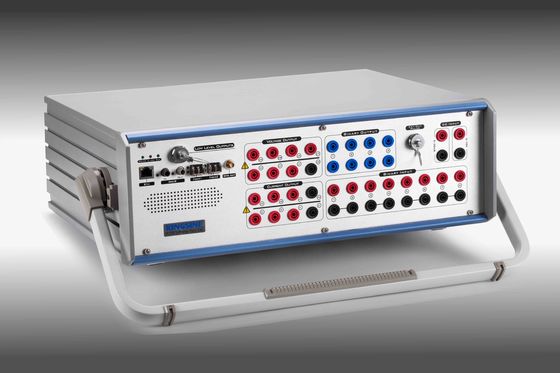

دعم اختبار ترحيل حماية قيمة التيار الزائد أخذ العينات
وصف مجموعة اختبار ترحيل الحماية التفاضلية تتفق مع GOOSE
وظيفة اختبار تتابع الحماية الشاملة ، مع الوظيفة الكاملة للاختبار اليدوي ، ومسلسل الحالة ، والتناسق ، واختبار recloser ، والفرق التفاضلي للخط ، والمسافة ، ومسافة الطفرة ، والتيار الزائد ، ومسلسل الصفر ، والتكثيف ، واتجاه الطاقة ، والمعدل التفاضلي ، والتناسق التفاضلي ، وحماية الإفراط في المزامنة ، والتزامن ، اختبار إمدادات الطاقة الاحتياطية ، فرق بسبار ، اختبار التردد ، اختبار Dv / Df ، إلخ.
ميزة اختبار ترحيل الحماية التفاضلية تتفق مع GOOSE
يمكن اختبار نوع المرحلات:
| العناصر | ANSI® No. |
| IEC61850 وحدة ترحيل ودمج العبوات الناسفة الرقمية | |
| تتابع حماية المسافة | 21 |
| مرحلات مزامنة أو فحص التزامن | 25 |
| مرحلات انخفاض الجهد | 27 |
| مرحلات الطاقة الاتجاهية | 32 |
| مرحلات التيار الخفي أو السفلي | 37 |
| مرحلات التيار الزائد ذات التسلسل السلبي | 46 |
| مرحلات التيار الزائد / خطأ الأرض | 50 |
| مرحلات خطأ التيار الزائد / الأرضي المعكوس | 51 |
| مرحلات عامل القدرة | 55 |
| مرحلات الجهد الزائد | 59 |
| مرحلات الجهد أو التوازن الحالي | 60 |
| مرحلات التيار الزائد الاتجاهية | 67 |
| مرحلات خطأ الأرض الاتجاهية | 67N |
| مرحلات التيار الزائد DC | 76 |
| مرحلات قياس زاوية الطور أو مرحلات الحماية خارج الخطوة | 78 |
| أجهزة الإغلاق التلقائي | 79 |
| مرحلات التردد | 81 |
| مرحلات حماية المحرك الزائد | 86 |
| مرحلات الحماية التفاضلية | 87 |
| مرحلات الجهد الاتجاهي | 91 |
| مرحلات اتجاهية للجهد والطاقة | 92 |
| مرحلات تنطلق | 94 |
| مرحلات تنظيم الجهد | |
| مرحلات الإفراط في المقاومة ، Z> | |
| مرحلات نقص المقاومة ، Z | |
| مرحلات تأخير الوقت |
مواصفات مجموعة اختبار ترحيل الحماية التفاضلية تتوافق مع GOOSE
| الناتج الثنائي (نوع أشباه الموصلات) | |
| كمية | 4 أزواج |
| اكتب: | جامع مفتوح ، نوع مختلط أنثى |
| قدرة كسر DC | 5 ~ 15Vdc / 5mA ، 10mA كحد أقصى AC لا يسمح |
| وقت الاستجابة: | 100us |
| التزامن | |
| وضع التزامن | GPS ، موصل هوائي نوع SMA IRIG-B (ألياف بصرية ، نوع FT3) |
| امدادات الطاقة والبيئة | |
| جهد الإدخال الاسمي | 100 ~ 240 فولت تيار متردد |
| جهد الإدخال المسموح به | 85 ~ 260Vac، 125 ~ 350VDC |
| التردد الاسمي | 50/60 هرتز |
| التردد المسموح به | 45 هرتز ~ 65 هرتز |
| استهلاك الطاقة | 1500 VA كحد أقصى |
| نوع الاتصال | مقبس تيار متردد قياسي 60320 |
| درجة حرارة التشغيل | -10 ℃ ~ 55 ℃ |
| درجة حرارة التخزين | -20 ℃ ~ 70 ℃ |
| رطوبة | <95٪ RH ، غير مكثف |
| الآخرين | |
| اتصال الكمبيوتر | إيثرنت RJ45 ، 10 / 100M |
| محطة التأريض | مقبس موز 4 مم |
| وزن | 17.5 كجم |
| الأبعاد (عرض × عمق × ارتفاع) | 468 × 375 × 164 (مم) |
ميزة نظام اختبار ترحيل الحماية التفاضلية تتوافق مع GOOSE
وظيفة معايرة محول الطاقة:
| جهاز إدخال قياس التيار المستمر جاهز ليكون نشطًا | ||
| مدخلات الجهد | نطاق | 0 ~ ± 10 فولت تيار مستمر |
| ماكس المدخلات | ± 11 فولت تيار مستمر | |
| صحة | <0.05٪ rg Typ.<0.1٪ rg Guar. | |
| مقاومة المدخلات | 1 ميغا أوم | |
| المدخلات الحالية | نطاق | 0 ~ ± 1mA / 1 ~ ± 20mA ، النطاق التلقائي |
| ماكس المدخلات | 600 مللي أمبير | |
| صحة | <0.05٪ rg Typ.<0.1٪ rg Guar. | |
| مقاومة المدخلات | 15 أوم | |
التعليمات
س: هل يمكن للجهاز اختبار وظيفة المرحلات المزامنة أو التحقق من التزامن؟
ج: نعم.
س: ماذا عن ضمان الإصلاح؟
ج: تتمتع جميع منتجاتنا بضمان لمدة 3 سنوات للإصلاح المجاني وصيانة مدى الحياة.
س: ما هي المزايا الفنية الخاصة بك؟
ج: قوة عالية ودقة مع مخرجات تناظرية 6x35A و 7x310V ؛
الامتثال لقيمة أخذ العينات IEC61850 & GOOSE ؛
وظائف متقدمة اختيارية مثل مقياس الطاقة ومعايرة محول الطاقة.
