| الاسم التجاري: | Kingsine |
| رقم الطراز: | K3066i |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | L / C ، T / T |

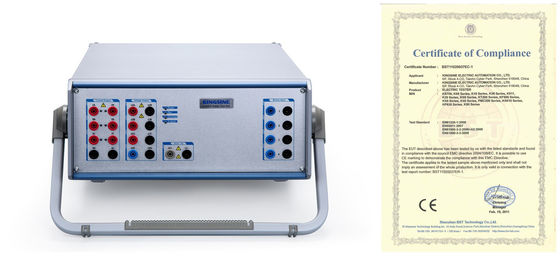

طقم اختبار التتابع IEC61850 للحماية الشاملة
وصف لدعم اختبار ترحيل الحماية IEC61850
وظيفة اختبار تتابع الحماية الشاملة ، مع الوظيفة الكاملة للاختبار اليدوي ، ومسلسل الحالة ، والتناسق ، واختبار recloser ، وتفاضل الخط ، والمسافة ، ومسافة الطفرة ، والتيار الزائد ، وجهاز التسلسل الصفري ، والتكثيف ، واتجاه الطاقة ، والمعدل التفاضلي ، والتناسق التفاضلي ، وحماية الإفراط في التزامن ، والتزامن ، اختبار إمدادات الطاقة الاحتياطية ، فرق بسبار ، اختبار التردد ، اختبار Dv / Df ، إلخ.
ميزةل دعم جهاز اختبار مرحل الحماية IEC61850
| ● | مخرجات 13 قناة (6x35A و 7x310V) ، كل قنوات إخراج مستقلة ومتزامنة للتحكم في الحجم وزاوية الطور وقيم التردد ، وقادرة على ضخ تيار مستمر ، موجة جيبية تيار متردد وما يصل إلى 60x التوافقيات. |
| ● | جهاز محاكاة بطارية متغير ، تيار مستمر 0-350 فولت ، 140 واط كحد أقصى. |
| ● | إنشاء تقرير الاختبار التلقائي |
| ● | اختبار شامل لمزامنة GPS يحمل في ثناياه عوامل |
| ● | كشف مضاد للقص ، توصيل الأسلاك الخاطئة بالتنبيه والحماية الذاتية ، والحماية من الحمل الزائد والحرارة الزائدة |
| ● | ضمان لمدة 3 سنوات للإصلاح المجاني والصيانة مدى الحياة |
| ● | خفيف الوزن ، <19.5 كجم |
| ● | ترقية مجانية للبرنامج |
مواصفات دعم نظام اختبار ترحيل الحماية IEC61850
| مخرجات الجهد | |||
| نطاق الإخراج والطاقة | 7 × 310 فولت تيار متردد (LN) | 90 VA كحد أقصى لكل منهما | |
| 3 × 350 فولت تيار مستمر (LN) | 105 واط كحد أقصى لكل منهما | ||
| دقة | ± 2mV @ 0.2 ~ 2V تيار متردد <0.015٪ Rd + 0.005Rg Typ.@ 2 ~ 310 فولت تيار متردد <0.04٪ Rd + 0.01Rg Guar.@ 2 ~ 310 فولت تيار متردد |
||
| ± 10mV @ <5V العاصمة ± 0.5٪ @ ≥5 فولت تيار مستمر |
|||
| مجال الجهد الكهربائي | النطاق الأول: 30 فولت | ||
| النطاق الثاني: 310 فولت | |||
| المدى التلقائي | |||
| تعويض DC | <10mV Typ./ <60mV Guar | ||
| دقة | 1mV | ||
| تشوه | <0.015٪/ <0.05٪ غوار. | ||
| النواتج الحالية | |||
| نطاق الإخراج والطاقة | 6 × 35 أمبير تيار متردد (LN) | 450 VA كحد أقصى لكل منهما | |
| 3 × 70 أمبير تيار متردد (2L-N) | 850 VA كحد أقصى لكل منهما | ||
| 1 × 100 أمبير تيار متردد (6L-N) | 1200 فولط أمبير كحد أقصى | ||
| 3 × 20 أمبير تيار مستمر (LN) | 300 واط كحد أقصى لكل منهما | ||
| دقة | ± 1mA @ <0.5A ac <0.02٪ Rd + 0.01Rg Typ.@ 0.5 أمبير ~ 35 أمبير <0.05٪ Rd + 0.02Rg Guar.@ 0.5 أمبير ~ 35 أمبير |
||
| ± 5mA @ <1A dc ± 0.5٪ @ ≥1A dc |
|||
| النطاق الحالي | النطاق الأول: 3 أ | ||
| النطاق الثاني: 35 أ | |||
| المدى التلقائي | |||
| تعويض DC | <3mA Typ./ <10mA Guar | ||
| دقة | 1 مللي أمبير | ||
| تشوه | <0.025٪/ <0.07٪ غوار. | ||
| التزامن | |||
| وضع التزامن | GPS ، موصل هوائي من نوع SMA | ||
| امدادات الطاقة والبيئة | |||
| جهد الإدخال الاسمي | 110 فولت / 220/230 فولت تيار متردد ، معين | ||
| جهد الإدخال المسموح به | 85 ~ 264Vac ، 125 ~ 350VDC ، حماية تلقائية | ||
| التردد الاسمي | 50/60 هرتز | ||
| التردد المسموح به | 45 هرتز ~ 65 هرتز | ||
| استهلاك الطاقة | 1500 VA كحد أقصى | ||
| نوع الاتصال | مقبس تيار متردد قياسي 60320 | ||
| درجة حرارة التشغيل | -10 ℃ ~ 55 ℃ | ||
| درجة حرارة التخزين | -20 ℃ ~ 70 ℃ | ||
| رطوبة | <95٪ RH ، غير مكثف | ||
ميزة ال تدعم وحدة اختبار مرحل الحماية IEC61850
(وحدات اختيارية)
| أجهزة معايرة عداد الطاقة جاهزة ، لتكون نشطة | |
| استخدام المستشعر | عدادات ميكانيكية / عدادات إلكترونية |
| خرج المستشعر | رافعة عالية:> 4.5 فولت ، مستوى منخفض: <0.2 فولت |
| إدخال النبض | 1 منفذ إدخال نبضي ، 5Vdc عالي المستوى صالح فقط. |
| نطاق النبض | إدخال نبض 500 كيلو هرتز كحد أقصى. |
| خرج النبض | 1 خرج الترانزستور ، المجمع المفتوح ، 5Vdc / 5mA |
التعليمات
س: هل يمكن للجهاز اختبار وظيفة مزامنة أم تحقق التزامن المرحلات؟
ج: نعم.
س: ماذا عن ضمان الإصلاح؟
ج: تتمتع جميع منتجاتنا بضمان لمدة 3 سنوات للإصلاح المجاني وصيانة مدى الحياة.
س: ما هي المزايا الفنية الخاصة بك؟
ج: مجموعة اختبار التتابع القوية والقوية المكونة من 6 مراحل وأداة التشغيل ؛ القوة والدقة في حزمة واحدة ، 6x35A ، 7x310V المخرجات التناظرية ؛ قوالب مكتبة الاختبار المتزايدة باستمرار.
