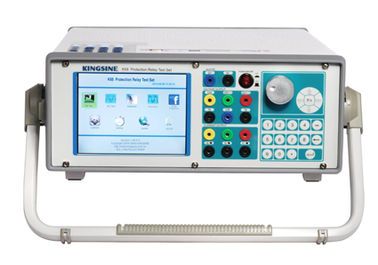

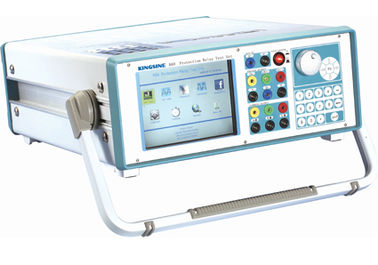

3-Phase Volput Output Protection Relay Testing Set K68

مولدات الجهد

ضبط

نطاق

AC 4-phase (LN)

4 × 0 ... 130 فولت

AC-2 المرحلة AC (LL)

2x 0 ... 260 V

قوة

AC 4-phase (LN)

4 x 70VA ، عند 0 ... 130 V

AC-2 المرحلة AC (LL)

2 × 140VA ، عند 0 ... 260 فولت

صحة

<0.07 ٪ قراءة + 0.03 ٪ مجموعة مضمونة في 0-130V

<0.04 ٪ قراءة + 0.01 ٪ مجموعة نموذجية في 0-130V

القرار

1mV

مولدات التيار

ضبط

نطاق

AC 3-phase (LN)

3 x 0 ... 35 A

1-المرحلة AC (3L-N)

1 × 0 ... 105 A

قوة

AC 3-phase (LN)

1x 450VA ، عند 0 ... 35A

1-المرحلة AC (3L-N)

1 × 1000VA ، عند 0 ... 105A

صحة

<0.14 ٪ قراءة + 0.06 ٪ مجموعة مضمونة في 0-35A

<0.05 ٪ قراءة + 0.02 ٪ مجموعة نموذجية في 0-35A

القرار

1MA

المولدات العامة

تكرر

نطاق

0 ... 1000 هرتز

الدقة / الانجراف

خطأ <0.001Hz عند 10 ... 65Hz ،

خطأ <0.01Hz عند 65Hz ... 450Hz

خطأ <0.02 هرتز عند 450 هرتز ... 1000 هرتز

القرار

0.001Hz

مرحلة

نطاق

- 360 درجة ... + 360 درجة

الدقة / الانجراف

خطأ <0.2 درجة

القرار

0.1 °

زمن

نطاق

0 ... 999،999.999

الدقة / الانجراف

خطأ <1MS

مولدات التيار المستمر

يتراوح الجهد

0 ... 300V / 180VA

النطاقات الحالية

0 ... 20A / 300W

صحة

خطأ <0.1 ٪ قراءة + 0.1 ٪ مجموعة مضمونة في 0 ... 300 V ؛

خطأ <0.1 ٪ قراءة + 0.1 ٪ مجموعة مضمونة في 0 ... 20 ألف ؛

القرار

1MA. 1 فولت

Aux DC Supply

نطاق

0 ... 300V / 0.6A

مدخلات ثنائية

رقم

8 أزواج

الجهد المتوافق

10V ... 250V DC

مخرجات ثنائية

رقم

4 أزواج

سعة

250 فولت / 3 أمبير (AC / DC)

تزامن

وضع التزامن

GPS

متناسق

التداخل التراتبي مرات

2 ... 9 مرات

مزود الطاقة

الجهد الاسمي الاسمي

220 فولت ± 20٪ VAC ، 1-المرحلة

قوة

1000VA

تردد اسمي

50 ± 10٪ هرتز

الظروف البيئية

درجة حرارة التشغيل

-5 درجة مئوية ... 55 درجة مئوية

درجة حرارة التخزين

-20 درجة مئوية ... 75 درجة مئوية

نطاق الرطوبة

5 ٪ ... 90 ٪ ، دون تكاثف

وزن

20KG

الأبعاد

460 (D) × 140 (عرض) × 360 (ارتفاع) ملم

جهة تعامل

RJ45 ، USB ، VGA

سلسلة K68

K68

3x35A ، 4x130V ، 5 وحدات وظيفية ، Ethernet ، TFT LCD ، WinCE

K68i

3x35A ، 4x300V ، 5 وحدات وظيفية ، Ethernet ، TFT LCD ، WinCE

العناصر

IEEE (R) لا.

مرحلات التيار الزائد

50/76

عكس مرحلات التيار الزائد

51

المرحلات التحتيه

37

مرحلات الصدع الأرضي

50

مرحلات التيار الزائد الاتجاهية

67

المرحلات الخطية للأرض

67N

مرحلات الجهد الزائد

59

مرحلات إنقضاضية

27

مرحلات التيار المستمر

91

مرحلات الطاقة الاتجاهية

32

مرحلات الطاقة

55

معدات حماية عن بعد (مرحلة تلو الأخرى)

21

أجهزة إعادة التلقائية التلقائية

79

المرحلات

94

مرحلات الجهد المنظم

المرحلات overimpedance ، ض>

مرحلات تحتية ، Z

مرحلات التأخير الزمني
