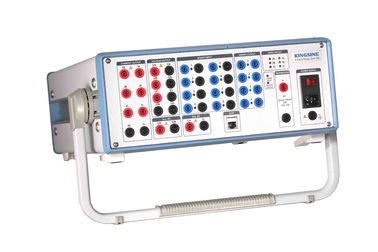

اختبار المرحلة 4 حماية AC التتابع ، 10 قنوات الإخراج K3063i

مولدات الجهد

ضبط

نطاق

AC 4-phase (LN)

4 × 0 ... 300 V

AC-2 المرحلة AC (LL)

2 × 0 ... 600 V

قوة

AC 4-phase (LN)

4 × 110VA ، عند 0 ... 300 V

AC-2 المرحلة AC (LL)

2 × 220VA ، عند 0 ... 600 فولت

صحة

<0.07٪ قراءة + 0.03٪ نطاق مضمون عند 0 ... 300 V

<0.02 ٪ قراءة + 0.01 ٪ نطاق نموذجي في 0-300V

القرار

1mV

مولدات التيار

ضبط

نطاق

تيار من 6 مراحل (LN)

6 x 0 ... 30 A

AC 3-phase (LN)

3 × 0 ... 60 ألف (المجموعة الثانية ب)

1-المرحلة AC (3L-N)

1 x 0 ... 180 A

قوة

تيار من 6 مراحل (LN)

6x 450VA ، عند 0 ... 30A

AC 3-phase (LN)

3 × 520VA ، عند 0 ... 60A (المجموعة A II B)

1-المرحلة AC (3L-N)

1 × 1000 VA ، عند 0 ... 180A (الحد الأقصى)

صحة

<0.07 ٪ قراءة + 0.06 ٪ مجموعة مضمونة في 0-30A

<0.02 ٪ قراءة + 0.02 ٪ مجموعة نموذجية في 0-30A

القرار

1MA

المولدات العامة

تكرر

نطاق

0 ... 1000 هرتز

الدقة / الانجراف

خطأ <0.001Hz عند 10 ... 65Hz ،

خطأ <0.01Hz عند 65Hz ... 450Hz

خطأ <0.02 هرتز عند 450 هرتز ... 1000 هرتز

القرار

0.001Hz

مرحلة

نطاق

- 360 درجة ... + 360 درجة

الدقة / الانجراف

خطأ <0.2 درجة

القرار

0.1 °

مؤقت

نطاق

غير محدود

الدقة / الانجراف

خطأ <0.1ms

مولدات التيار المستمر

يتراوح الجهد

0 ... 300V / 180W

النطاقات الحالية

0 ... 20A / 300W

صحة

<0.07 ٪ قراءة + 0.03 ٪ مجموعة مضمونة في 0-300V

<0.04 ٪ قراءة + 0.02 ٪ مجموعة نموذجية في 0-300V

<0.14 ٪ قراءة + 0.06 ٪ مجموعة مضمونة في 0-20A

<0.05 ٪ القراءة + 0.02 ٪ مجموعة نموذجية في 0-20A

القرار

1MA. 1 فولت

Aux DC Supply

نطاق

0 ... 300V / 0.6A

مدخلات ثنائية

رقم

8 أزواج

الجهد المتوافق

10V ... 250V DC

مخرجات ثنائية

رقم

4 أزواج

سعة

250V / 3A AC / DC

تزامن

وضع التزامن

GPS

متناسق

التداخل التراتبي مرات

2 ... 20 مرة

مزود الطاقة

الجهد الاسمي الاسمي

± 220VAC 20٪

قوة

1000VA

تردد اسمي

47Hz ... .65Hz

الظروف البيئية

درجة حرارة التشغيل

-5 درجة مئوية ... 55 درجة مئوية

درجة حرارة التخزين

-20 درجة مئوية ... 75 درجة مئوية

نطاق الرطوبة

5 ٪ ... 90 ٪ ، دون تكاثف

وزن

20 كغ

الأبعاد

460 (D) × 140 (عرض) × 360 (ارتفاع) ملم

اتصال الكمبيوتر الشخصي

RJ45

نموذج

قنوات

مخرجات التيار المتردد

K3063i / K3063Li

10 قنوات الإخراج

6 * 30A / 3 * 40A / 4 * 300V

K3030i / K3030Li

7 قنوات الإخراج

3 * 30A / 4 * 300V

K3066

13 قنوات الإخراج

6 * 20A / 3 * 40A / 7 * 130V

K3063

10 قنوات الإخراج

6 * 20A / 3 * 40A / 4 * 130V

K3040

7 قنوات الإخراج

3 * 40A / 4 * 130V

K3030

7 قنوات الإخراج

3 * 30A / 4 * 130V

العناصر

IEEE (R) لا.

تتابع التزامن

خطأ نقل

تزامن نظام تحديد المواقع العالمي

مرحلات التيار الزائد

50/76

عكس مرحلات التيار الزائد

51

المرحلات التحتيه

37

مرحلات الصدع الأرضي

50

مرحلات التيار الزائد الاتجاهية

67

المرحلات الخطية للأرض

67N

مرحلات الجهد الزائد

59

مرحلات إنقضاضية

27

مرحلات التيار المستمر

91

مرحلات الطاقة الاتجاهية

32

مرحلات الطاقة

55

الحماية التفاضلية (الدوائر التفاضلية)

87

معدات حماية عن بعد (مرحلة تلو الأخرى)

21

تسلسل سلبي لمرحل التيار الزائد

46N

حماية المحرك الزائد

51/86

أجهزة إعادة التلقائية التلقائية

79

المرحلات

94

مرحلات الجهد المنظم

المرحلات overimpedance ، ض>

مرحلات تحتية ، Z

مرحلات التأخير الزمني
