| الاسم التجاري: | Kingsine |
| الـ MOQ: | 1 مجموعة |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | تي/T مقدما، خطاب الاعتماد |
تلخيص النظام

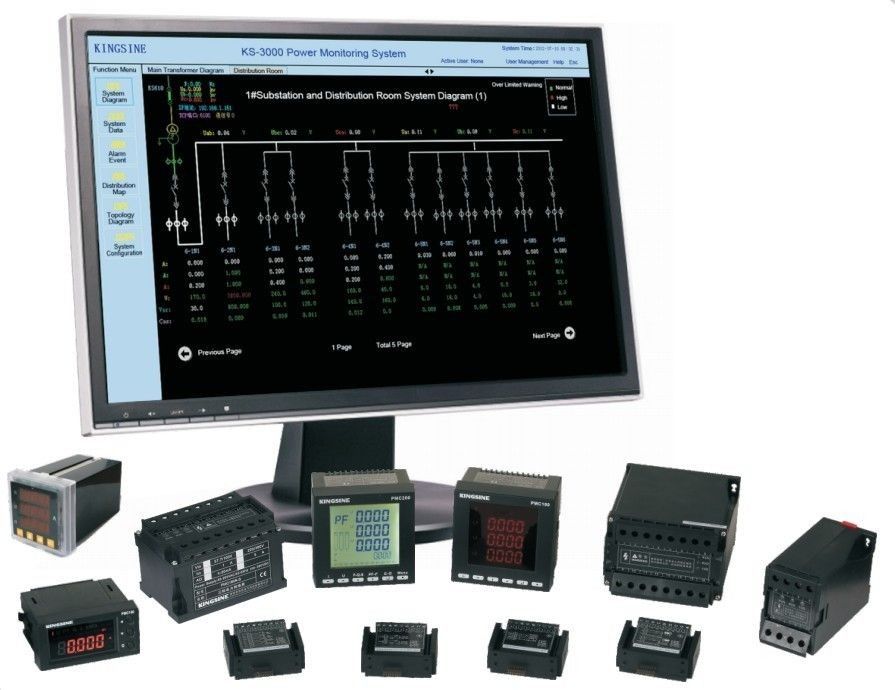

برمجيات نظام مراقبة الطاقة التي طورتها Kingsine ، تستخدم الكمبيوتر ، جهاز الاتصالات ، وحدة المراقبة والتحكم ، أجهزة الحماية ، إلخ. وهذا يوفر منصة أساسية للبيانات في الوقت الحقيقي إلخ.
يمكن لهذا النظام الكهربائي أن يوفر حل "التكامل والمراقبة". الرئيسية يحتوي على وحدة اكتساب الطاقة في الوقت الحقيقي ، وإدارة الطاقة وتحليل الوحدة ، وقاعدة بيانات التاريخ في الوقت الحقيقي. وحدة SOE ، وحدة تحذير SMS. تلعب برامج نظام مراقبة القوى دوراً هاماً للغاية ، وتؤثر بشكل جيد على إدارة الطاقة الكهربائية في النظام الكهربائي ، والمباني التجارية والعامة ، والبنية التحتية ، والسيارات ، والبتروكيماويات ، والاتصالات ، والتعدين ، والصناعات الخفيفة ، ومعالجة المياه وغيرها من المجالات.
نطاق التطبيقات:
نظام أوتوماتيكي لتوزيع الصناعة
نظام أوتوماتيكي Substation
نظام خدمة محطة الكهرباء
نظام إدارة كفاءة الطاقة
الهندسة الكهربائية في الذكاء
مجلس الوزراء تبديل الجهد المنخفض
تعليمات النظام
1 ، طبقة ماستر
تحتوي الطبقة الرئيسية على: برنامج نظام مراقبة الطاقة ، مضيف المراقبة ، خدمة نشر قواعد البيانات ، الطابعة ، مجموعات طاقة UPS. لدينا طريقتين: خادم واحد المقابلة عميل واحد وخادم واحد المقابلة متعددة العميل.
2 ، طبقة الاتصالات (جهاز التواصل)
استخدام طبقة الاتصال مفاتيح الصناعية ومدير الاتصالات لتحقيق رصد المضيف مراقبة جهاز الرصد في الموقع.
3 ، طبقة فاصل (على موقع متر)
جهاز مراقبة جودة الطاقة ، PMC المسلسل الذكي ، جهاز حماية التتابع وجهاز التحكم في درجة حرارة المحول تثبيت في طبقة spacer لتحقيق الوظائف مثل: القياس في الموقع ، المراقبة ، الاتصالات ، الخ. PMC serials يحتوي على: PMC200 متعدد الوظائف السلطة متر ، PMC180 ثلاثة Phase Digital Power Meter، PMC180N ثلاث مراحل شبكة الطاقة متر ، PMC100 مرحلة واحدة متر الطاقة الرقمية ، و PMC100N مرحلة واحدة شبكة الطاقة متر.
جدول اختيار المنتج PMC Series
| نموذج | PMC 200 | PMC 180Z | PMC 180P | PMC 180U | PMC 180I | PMC 180N | PMC 100Z | PMC 100P | PMC 100U | PMC 100I | PMC 100N |
| قياس الوقت الفعلي | |||||||||||
مرحلة الجهد / خط الجهد / المرحلة الحالية | ◆ | ◆ | ◆ | ◆ | - | ◆ | ◆ | ◆ | ◆ | - | ◆ |
| الطاقة النشطة / الطاقة التفاعلية / القوة الظاهرة | ◆ | ◆ | ◆ | - | ◆ | ◆ | ◆ | ◆ | - | ◆ | ◆ |
| عامل الطاقة / التردد | ◆ | ◆ | ◆ | - | - | ◆ | ◆ | ◆ | - | - | ◆ |
| الطاقة النشطة / الطاقة التفاعلية / الطاقة الظاهرة | ◆ | ◆ | - | - | - | ◆ | ◆ | - | - | - | ◆ |
| مراقب جودة الطاقة | |||||||||||
| الغريب / حتى / تشويه التوافقي الكلي | ◆ | ◆ | - | - | - | ◆ | - | - | - | - | - |
| واحد متناسق | 31times | 31times | - | - | - | 31times | - | - | - | - | - |
| واحد متناسق نشط / رد الفعل السلطة | - | - | - | - | - | ◆ | - | - | - | - | - |
| عنصر التسلسل: تسلسل إيجابي / تسلسل سلبي / تسلسل صفر | - | - | - | - | - | ◆ | - | - | - | - | - |
| درجة عدم الاتزان | - | - | - | - | - | ◆ | - | - | - | - | - |
| عامل K الحالي | - | - | - | - | - | ◆ | - | - | - | - | - |
| عامل قمة الجهد CF | - | - | - | - | - | ◆ | - | - | - | - | - |
| طبيعة التحميل الزائد / متوالية الطور / فرق ملاك المرحلة | - | - | - | - | - | ◆ | - | - | - | - | - |
| وظائف أخرى | |||||||||||
| الطاقة متعددة المعدلات | ◆ | - | - | - | - | - | - | - | - | - | - |
| ماكس / دقيقة / قيمة لحظية | ◆ | - | - | - | - | - | - | - | - | - | - |
| المرحلة الحالية damand | ◆ | - | - | - | - | - | - | - | - | - | - |
| نشط / رد الفعل / damand الظاهري | ◆ | - | - | - | - | - | - | - | - | - | - |
| عبر التنبيه الحد | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
| سجل أحداث الشركات المملوكة للدولة (بمقياس الوقت) | ◆ | - | - | - | - | - | - | - | - | - | - |
| عرض | |||||||||||
| LCD | ◆ | - | - | - | - | - | - | - | - | - | - |
| لوحة التحكم الرقمية LED | - | ◆ | ◆ | ◆ | ◆ | - | ◆ | ◆ | ◆ | ◆ | - |
| واجهة الاتصال والبروتوكول | |||||||||||
| RS485 / MODBUS | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
| RS232 / MODBUS | اختيار | - | - | - | - | - | - | - | - | - | - |
| TCP / IP / MODBUS | اختيار | - | - | - | - | - | - | - | - | - | - |
| PROFIBUS-DP | اختيار | - | - | - | - | - | - | - | - | - | - |
| الإدخال / الإخراج (الخيار) | |||||||||||
| ثنائي المدخلات DI | 8 قنوات | 2-قناة | 2-قناة | 2-قناة | 2-قناة | - | 2-قناة | 2-قناة | 2-قناة | 2-قناة | - |
| تتابع الانتاج DO | 4-قناة | 2-قناة | 2-قناة | 2-قناة | 2-قناة | - | 2-قناة | 2-قناة | 2-قناة | 2-قناة | - |
| التناظرية مدخلات منظمة العفو الدولية | 2-قناة | - | - | - | - | - | - | - | - | - | - |
| الناتج التناظرية AO | 2-قناة | 1 قناة | 1 قناة | 1 قناة | 1 قناة | 1 قناة | 1 قناة | 1 قناة | 1 قناة | 1 قناة | 1 قناة |
| فئة الدقة | |||||||||||
| التيار الحالي | مستوى 0.2 | مستوى 0.5 | مستوى 0.5 | مستوى 0.5 | مستوى 0.5 | مستوى 0.5 | مستوى 0.5 | مستوى 0.5 | مستوى 0.5 | مستوى 0.5 | مستوى 0.5 |
| قوة | مستوى 0.5 | مستوى 0.5 | مستوى 0.5 | - | - | مستوى 0.5 | مستوى 0.5 | مستوى 0.5 | - | - | - |
| الطاقة النشطة | مستوى 1.0 | مستوى 1.0 | - | - | - | مستوى 1.0 | مستوى 1.0 | - | - | - | مستوى 1.0 |
| الطاقة التفاعلية | مستوى 2.0 | مستوى 2.0 | - | - | - | مستوى 2.0 | مستوى 2.0 | - | - | - | مستوى 2.0 |
|
|
