| الاسم التجاري: | KINGSINE |
| رقم الطراز: | KF86 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | L / C ، T / T |

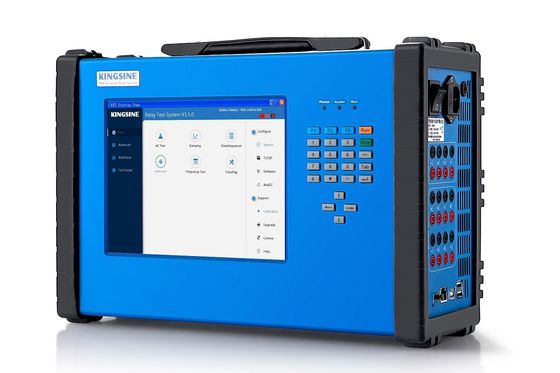

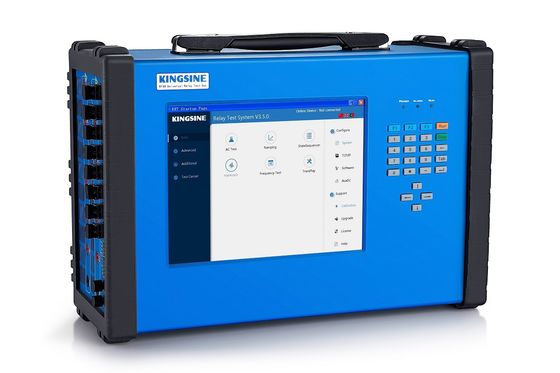

الوزن الخفيف: 10 كجم ، حجم صغير جدًا (390 مم * 256 مم * 140 مم) يسهل حمله في رحلة الطيران.
6x20A ، 6x310V قنوات الإخراج التناظرية.
مجموعة اختبار مرحل مضغوط مكون من 6 مراحل بدقة عالية وحل كامل (يتوافق مع قيمة عينات IEC61850 و GOOSE) ، ويلبي تمامًا جميع متطلبات الكشف عن العبوات الناسفة IEC61850 وتصحيحها ، ووحدات الدمج ، وأنظمة التحكم في المحطة ومرحلات الحماية التقليدية.
سمات:
| ● | مع التناظرية (6x310 فولت الجهد ، 6x20 أ تيار) وإخراج رسائل IEC61850 SMV في وقت واحد ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | كمبيوتر صناعي معالج ثنائي النواة مدمج ، محرك أقراص صلب SSD مدمج ذو سعة كبيرة ؛ نظام التشغيل Windows 7 ؛9.7 بوصة شاشة LCD ملونة حقيقية ، دقة 1024 × 768 ، تشغيل شاشة تعمل باللمس.يمكن أن تعمل دون اتصال أو عبر الإنترنت ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | توفر 8 أزواج من منافذ LC الضوئية ، العلبة انتقال وتحصل على 36 القنوات لقيم عينة تنسيق الإطار IEC61850-9-1 ، IEC61850-9-2 ؛مع وظيفة اختبار الطاقة الضوئية ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | توفير 6 منافذ بصرية خرج ST و 2 ST استقبالهالمنافذ الضوئية ، والتي يمكنها إخراج 6 مجموعات من رسائل القيمة التي تم أخذ عينات منها والتي تتوافق مع تنسيق IEC60044-7 / 8 (FT3) ؛يمكن أن تتلقى مجموعتين من تنسيق FT3 لرسالة قيمة عينات مواصفات IEC60044-7 / 8 ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | يمكن الاشتراك/نشر معلومات أو مخرجات GOOSE ، وتلقي التبديل ، وتنفيذ اختبار الحلقة المغلقة للحماية ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | محاكاة 12 قناة مستوى منخفض الإخراج لاختبار حماية مستوى منخفض إدخال؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | البدء في محاكاة العبوات الناسفة لإطلاق إشارات القيمة المعينة من GOOSE بشكل فعال ، للقضاء على عملية إعادة ضبط الجهاز قيد الاختبار بسبب انقطاع الارتباط بعد توقف الاختبار ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | يتم أخذ عينات إخراج المنفذ البصري أو يمكن تحديد GOOSE بحرية ؛يمكن الاشتراك / نشر العديد من معلومات كتلة التحكم في GOOSE المختلفة ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | وظيفة قناة قيمة العينة ، يمكن تعيين عدد القنوات بحرية ، ويمكن تكوين ما يصل إلى 36 قناة ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | تلقائيا يستورد ملفات SCL (SCD ، ICD ، CID ، NPI) لتحقيق التكوين التلقائي لقيم العينات ومعلومات GOOSE ، وحفظ قيم العينة ومعلومات تكوين GOOSE كملف تكوين للاختبار ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | يمكنه اكتشاف الإشارات الرقمية الضوئية تلقائيًا من MU وجهاز الحماية وصندوق التشغيل الذكي ، وتحقيق وظيفة التكوين التلقائي لقيمة أخذ العينات ومعلومات GOOSE ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | يمكنه محاكاة الظروف غير الطبيعية (الخسارة ، سوء الترتيب ، خلل في الجودة ، رسالة إعادة الإرسال، البيانات الشاذة ، خارج الخطوة ، إلخ) ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | يمكن ضبط جودة القناة لرسالة SV الناتجة ، ويمكن محاكاة وحدة المحاكاة و التصحيح، والتعيين إلى غير صالح ، والتعيين إلى حالة التشغيل ، ويمكنه محاكاة عدم تناسق AD المزدوج والاختبارات الأخرى ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | وحدة توقيت GPS / Beidou مدمجة مع GPS ، وظيفة وقت مزامنة رمز IRIG-B ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | وحدة اختبار البرنامج كاملة المواصفات ، AC ، تسلسل الحالة ، اختبار recloser، حماية المسافة ، حماية التيار الزائد ، التيار الزائد للوقت العكسي ، حماية التسلسل الصفري ، اختبار التعليةاتجاه القوة التفاضلية اختبارو اختبار الترددو اختبار التزامن وحدات البرامج | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | مع وظيفة اختبار الوحدة ، يمكنك اختبار دقة الوحدة ، ودقة الوقت ، ودقة الالتزام بالمواعيد ، ووظائف نقل البيانات والاختبار ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | دعم العرض الرسومي لملفات SCD ، يمكن للأداة عرض علاقة ربط جهاز العبوات الناسفة والاتصال الظاهري ؛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● |
مع ال IRIG-B وظيفة نقل الكود ، عند استخدام GPS الخارجي ، يمكن استخدامه كجهاز توقيت. تخصيص
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ● | الامتثال الكامل لقيمة أخذ العينات IEC61850 و GOOSE ؛ (IEC61850-9-1 ، IEC61850-9-2 / (جنيه) ، IEC60044-7 / 8) |
| ● | قادرة على إخراج قيمة أخذ العينات والإشارات التناظرية في وقت واحد ، أو المشترك ونشر رسالة GOOSE وترحيل وظيفة الإدخال / الإخراج الثنائية للاتصال. |
| ● | يمكن تعيين ما يصل إلى 36 قناة قيمة عينات. |
| منفذ الألياف (نوع LC) | |
| نوع | 100Base-FX (100 ميجابتوالألياف ، مزدوجة الاتجاه بالكامل) |
| رقم المنفذ | 8 أزواج |
| طراز الكابل | 62.5 / 125 ميكرومتر (متعددالتنوير القائل-وضع الألياف ، البرتقالي) |
| طول الموجة | 1310 نانومتر |
| مسافة الإرسال | > 1 كم |
| مؤشر الحالة | SPD أخضر (أضواء): اتصال نشط LinkAcT أصفر (رمش العين): تبادل البيانات |
| منفذ تسلسلي للألياف (نوع ST) | |
| سقياسي | IEC60044-7 / 8 |
| رقم المنفذ | 6 للإرسال ، 2 للاستلام |
| طول الموجة | 850 نانومتر |
| خرج إشارة منخفض المستوى | |
| قنوات الإخراج | 12 القنوات |
| نوع منفذ الإخراج | محطة فينيكس |
| مجموعة الانتاج | التيار المتردد: 0～8Vrms العاصمة: 0～8 فولت |
| ماكس الناتج الحالي | 5mA |
| صحة | <0.<2٪(0.01～0.8 فرمس) <0.1٪(0.8～8 فرمس) |
| الدقة | 250 فولت |
| توافقي (THD٪) | (THD٪)<0.1٪ |
| نطاق الترددات | العاصمة～1.0 كيلو هرتز |
| دقة التردد | 0.002٪(التردد الطبيعي) |
| دقة التردد | 0.001 هرتز |
| نطاق المرحلة | 0～359.9 درجة |
| دقة المرحلة | <0.1 درجةو50/60 هرتز |
| قرار المرحلة | ± 0.1 درجة |
