| الاسم التجاري: | KINGSINE |
| رقم الطراز: | K3163i |
| الـ MOQ: | 100 مجموعة / شهر |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | L / C ، L / C. |

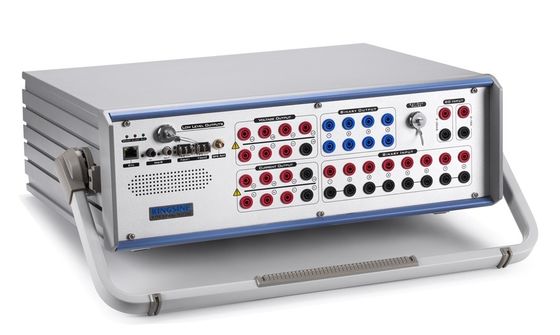

دعم اختبار التتابع التفاضلي لاختبار التتابع التفاضلي KINGSINE K3163i IEC61850
تصميم الكل في واحد ، الوزن <17.5 كجم ؛
قوة ودقة عالية مع مخرجات تناظرية 6x35A و 4x310V ؛
الامتثال لقيمة أخذ العينات IEC61850 & GOOSE ؛
قوالب مكتبة الاختبار الآخذة في التوسع ؛
وظائف متقدمة اختيارية مثل مقياس الطاقة ومعايرة محول الطاقة وما إلى ذلك.
| ● | تطبيقات اختبار الترحيل العالمي |
| ● | 10 القنوات (6x35A & 4x310V) ، كل قنوات إخراج مستقلة ومتزامنة للتحكم في الحجم وزاوية الطور وقيم التردد ، وقادرة على حقن موجة جيبية للتيار المتردد والتيار المتردد وما يصل إلى 60x التوافقيات. |
| ● | 13 قناة منخفضة المستوى تصل إلى 8Vac / 10Vdc كحد أقصى. |
| ● | منفذ فايبر 100 / 1000Mbit لمحاكاة SMV و GOOSE |
| ● | جهاز محاكاة بطارية متغير ، تيار مستمر 0-350 فولت ، 140 واط كحد أقصى. |
| ● | تشغيل مؤقت يصل إلى 3 كيلو هرتز |
| ● | وحدات اختبار برنامج KRT تعمل بكامل طاقتها |
| ● | وحدات الاختبار الرسومية والقوالب لاختبار المرحلات المختلفة |
| ● | مرفق اختبار التتابع السريع في الوضع اليدوي |
| ● | أطلق عليه الرصاص / بحث / تحقق ، أشر وانقر على الاختبار |
| ● | مرفق استيراد وتصدير RIO / XRIO |
| ● | قم بالتبديل إلى اختبار الخطأ (SOTF) |
| ● | نموذج نظام الطاقة للاختبار الديناميكي |
| ● | عرض المتجه عبر الإنترنت |
| ● | تفترض نتائج الاختبار التلقائية |
| ● | إنشاء تقرير الاختبار التلقائي |
| ● | يقوم نظام GPS المدمج و IRIG-B بمزامنة الاختبارات الشاملة |
| ● | كشف مضاد للقص ، توصيل الأسلاك الخاطئة بالتنبيه والحماية الذاتية والحماية من الحمل الزائد والحرارة الزائدة |
| ● | ضمان لمدة 3 سنوات للإصلاح المجاني والصيانة مدى الحياة |
| ● | خفيف الوزن ، <18 كجم |
| ● | ترقية مجانية للبرنامج |
| ● | تمتثل IEC61850-9-1 ، IEC61850-9-2 ، IEC60044-7 / 8 ، إلخ |
| ● | معايرة محول الطاقة (فئة 0.02) |
| ● | معايرة عداد الطاقة (عدادات ميكانيكية وإلكترونية) |
| العناصر | ANSI® No. |
| IEC61850 وحدة ترحيل ودمج عددية للعبوات البدائية الصنع | |
| مسافة تتابع الحماية | 21 |
| تزامن أو مرحلات فحص التزامن | 25 |
| انخفاض الجهد يمرر | 27 |
| اتجاهي مرحلات الطاقة | 32 |
| التيار الخفي أو مرحلات القوة السفلية | 37 |
| نفي مرحلات تسلسل التيار الزائد | 46 |
| زيادة التيار / الأرض مرحلات الخطأ | 50 |
| الوقت المعكوس مرحلات التيار الزائد / خطأ الأرض | 51 |
| عامل القوى يمرر | 55 |
| الجهد الزائد يمرر | 59 |
| الجهد أو مرحلات الرصيد الحالي | 60 |
| اتجاهي مرحلات التيار الزائد | 67 |
| اتجاهي مرحلات خطأ الأرض | 67N |
| التيار الزائد DC يمرر | 76 |
| زاوية الطور مرحلات قياس أو حماية خارج الخطوة | 78 |
| تلقائي إعادة إغلاق الأجهزة | 79 |
| تكرر يمرر | 81 |
| الزائد المحرك مرحلات الحماية | 86 |
| التفاضليه مرحلات الحماية | 87 |
| اتجاهي مرحلات الجهد | 91 |
| الجهد و مرحلات اتجاهية الطاقة | 92 |
| تنطلق يمرر | 94 |
| الجهد االكهربى تنظيم المرحلات | |
| المبالغة مرحلات ، Z> | |
| تقصير مرحلات ، Z | |
| تأخير الوقت يمرر |
| مخرجات الجهد | ||
| نطاق الإخراج والطاقة | 4 × 310 فولت تيار متردد (LN) | 124 VA كحد أقصى لكل منهما |
| 3 × 350 فولت تيار مستمر (LN) | 140 واط كحد أقصى لكل منهما | |
| دقة | ±2بالسيارات @ <2 فولت تيار متردد <0.015٪ Rd + 0.005Rg Typ.@ 2 ~310 فولت تيار متردد <0.04٪ Rd + 0.01Rg Guar.@ 2 ~310 فولت تيار متردد |
|
| ± 10mV @ <5V العاصمة ± 0.5٪ @ ≥5V العاصمة |
||
| مجال الجهد الكهربائي | النطاق الأول: 30 فولت | |
| النطاق الثاني: 310 فولت | ||
| المدى التلقائي | ||
| تعويض DC | <20مالخامس النوع / <100 مالخامس غوار | |
| القرار | 1mV | |
| تشوه | <0.015٪ النوع./ <0.05٪ غوار. | |
| النواتج الحالية | ||
| نطاق الإخراج والطاقة | 6 × 35تيار متردد (LN) | 480 VA كحد أقصى لكل منهما |
| 3 ×70أس (2L-N) | 850 VA كحد أقصى لكل منهما | |
| 1 × 100 أمبير تيار متردد (6L-N) | 1200 فولط أمبير كحد أقصى | |
| 3 × 20 أمبير تيار مستمر (LN) | 300 واط كحد أقصى لكل منهما | |
| دقة | ±1مللي أمبير @ <0.5 أمبير <0.02٪ شارع + 0.01Rg Typ. @ 0.5A ~ 35أ <0.05٪ شارع + 0.02Rg Guar. @ 0.5A ~ 35أ |
|
| ± 5mA @ <1A العاصمة ± 0.5٪ @ ≥1A العاصمة |
||
| النطاق الحالي | النطاق الأول: 3 أ | |
| النطاق الثاني: 35 أ | ||
| المدى التلقائي | ||
| تعويض DC | <3mA Typ./ <10mA Guar | |
| القرار | 1 مللي أمبير | |
| تشوه | <0.025٪ النوع./ <0.07٪ غوار. | |
| إخراج منخفض المستوى | ||
| كمية | 13 قناة مزيج 16 دبوس أنثى قابس كهرباء | |
| نطاق مخرجات الجهد | تيار متردد 0 ~ 8 فولت ، تيار مستمر 0 ~ 10 فولت | |
| نطاق المخرجات الحالية | الاسمي 2mA ، 10mA كحد أقصى عابر | |
| انتاج الطاقة | ≥0.5VA | |
| دقة | (0.01 ~ 0.8 Vrms): <0.05٪ Typ./ <0.1٪ غوار. (0.8 ~ 8 Vrms): <0.02٪ Typ./ <0.05٪ غوار. |
|
| القرار | 0.25 ميجا فولت | |
| تشويه (THD٪) | <0.05٪/ <0.1٪ غوار. | |
| نطاق الترددات | 0 ~ 3000 كيلو هرتز | |
| تعويض DC | <0.15mV النوع./ <1.5mV Guar. | |
| التردد وزاوية الطور | ||
| نطاق الترددات | DC ~ 1 كيلو هرتز ، 3 كيلو هرتز عابر | |
| دقة التردد | ± 0.5 جزء في المليون | |
| دقة التردد | 0.001 هرتز | |
| نطاق المرحلة | -360 درجة ~ 360 درجة | |
| دقة المرحلة | <0.02° النوع./ <0.1 درجة غوار.50/60 هرتز | |
| قرار المرحلة | 0.001 درجة | |
| مساعدمصدر جهد التيار المستمر (محاكاة البطارية) | ||
| نطاق | 0 ~ 350V @ 140W كحد أقصى | |
| دقة | 0.5٪ Rg Guar. | |
| الإدخال الثنائي | ||
| كمية | 8 أزواج | |
| يكتب | رطب / جاف ، القياس | |
| عتبة | 10 ~ 600Vdc أو إمكانية مجانية ، قابلة للبرمجة | |
| دقة الوقت | 10 لنا | |
| معدل أخذ العينات | 10 كيلو هرتز | |
| وقت التنازل | 0 ~ 25 مللي ثانية (التحكم بالبرمجيات) | |
| النطاق الزمني | لانهائي | |
| أخطاء الوقت | ± 1 مللي ثانية @ ≤1 ثانية ، ± 0.1٪ @> 1 ثانية | |
| العزلة كلفاني | 4 معزولة مع كل 2 أزواج | |
| الإخراج الثنائي (نوع الترحيل) | ||
| كمية | 4 أزواج | |
| يكتب | جهات اتصال ترحيل مجانية محتملة ، يتحكم فيها البرنامج | |
| كسر قدرة التيار المتردد | Vmax: 400Vac / Imax: 8A / Pmax: 2500VA | |
| قدرة كسر DC | Vmax: 300Vdc / Imax: 5A / Pmax: 150W | |
| الناتج الثنائي (نوع أشباه الموصلات) | ||
| كمية | 4 أزواج | |
| يكتب: | جامع مفتوح، مزيج اكتب أنثى | |
| قدرة كسر DC | 5 ~ 15Vdc / 5mA ، 10mA كحد أقصى AC لا يسمح |
|
| وقت الاستجابة: | 100us | |
| التزامن | ||
| وضع التزامن | GPS ، موصل هوائي من نوع SMA IRIG-B (الألياف الضوئية ، نوع FT3) |
|
| امدادات الطاقة والبيئة | ||
| جهد الإدخال الاسمي | 100 ~ 240 فولت تيار متردد | |
| جهد الإدخال المسموح به | 85 ~ 260Vac ، 125 ~ 350VDC | |
| التردد الاسمي | 50/60 هرتز | |
| التردد المسموح به | 45 هرتز ~ 65 هرتز | |
| استهلاك الطاقة | 1500 VA كحد أقصى | |
| نوع الاتصال | مقبس تيار متردد قياسي 60320 | |
| درجة حرارة التشغيل | -10 ℃ ~ 55 ℃ | |
| درجة حرارة التخزين | -20 ℃ ~ 70 ℃ | |
| رطوبة | <95٪ RH ، غير مكثف | |
| آحرون | ||
| اتصال الكمبيوتر | إيثرنت RJ45 ، 10 / 100M | |
| محطة التأريض | مقبس موز 4 مم | |
| وزن | 17.5 كلغ | |
| الأبعاد (العرض × العمق × الارتفاع) |
468 × 375 × 164 (مم) |
|
(وحدات اختيارية)
وظائف IEC61850:
| ● | الامتثال الكامل لقيمة أخذ العينات IEC61850 و GOOSE ؛ (IEC61850-9-1 ، IEC61850-9-2 / (جنيه) ، IEC60044-7 / 8) |
| ● | قادرة على إخراج قيمة أخذ العينات والإشارات التناظرية في وقت واحد ، أو المشترك ونشر رسالة GOOSE وترحيل وظيفة الإدخال / الإخراج الثنائية للاتصال. |
| ● | يمكن تعيين ما يصل إلى 36 قناة قيمة عينات. |
| منافذ IEC61850 Fiber & GOOSE Ethernet (وظيفة اختيارية) | |
| موانئ الألياف | 2 × 100Base-FX مزدوج كامل ، نوع LC (اختياري إلى 10 / 100Mbit ، نوع Ethernet RJ45) |
| نوع الألياف | 62.5 / 125um (ألياف بصرية متعددة ، برتقالي أحمر) |
| الطول الموجي | 1310 نانومتر |
| مسافة الإرسال | > 1 كم |
| مؤشر | Spd Green (ضوء): اتصال صالح ارتباط / تصرف باللون الأصفر (وامض): تبادل البيانات |
| ملحوظة: | الأجهزة جاهزة لتكون نشطة |
| مدخلات قياس التيار المستمر الأجهزة جاهزة لتكون نشطة | ||
| مدخلات الجهد | نطاق | 0 ~ ± 10 فولت تيار مستمر |
| ماكس الإدخال | ± 11 فولت تيار مستمر | |
| دقة | <0.05٪ rg النوع.<0.1٪ rg غوار. | |
| مقاومة المدخلات | 1 ميغا أوم | |
| المدخلات الحالية | نطاق | 0 ~ ± 1mA / 1 ~ ± 20mA ، النطاق التلقائي |
| ماكس الإدخال | 600 مللي أمبير | |
| دقة | <0.05٪ rg النوع.<0.1٪ rg غوار. | |
| مقاومة المدخلات | 15 أوم | |
| معايرة عداد الطاقة الأجهزة جاهزة لتكون نشطة | |
| استخدام المستشعر | عدادات ميكانيكية / عدادات إلكترونية |
| خرج المستشعر | رافعة عالية:> 4.5 فولت ، مستوى منخفض: <0.2 فولت |
| إدخال النبض | 1 منفذ إدخال نبض، 5Vdc مستوى عال صالح فقط. |
| نطاق النبض | 500 كيلو هرتز نبض الإدخال كحد أقصى. |
| خرج النبض | 1 خرج الترانزستور ، المجمع المفتوح ، 5Vdc / 5mA |
| نموذج | النواتج الحالية | مخرجات الجهد | اختياري |
| K3166i | 6 × 35A @ 450VA كحد أقصى 3 ×70A @ 850VA كحد أقصى |
7 × 310V @ 90VA كحد أقصى | ● IEC61850 SV ● IEC61850 أوزة ● عداد الطاقة كال. ● محول طاقة كال. |
| K3163i | 6 × 35A @ 450VA كحد أقصى 3 ×70A @ 850VA كحد أقصى |
4 × 310V @ 124VA كحد أقصى | |
| K3130i | 3 × 35A @ 450VA كحد أقصى | 4 × 310V @ 124VA كحد أقصى |
