| الاسم التجاري: | KINGSINE |
| رقم الطراز: | K68i |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | L / C ، T / T |

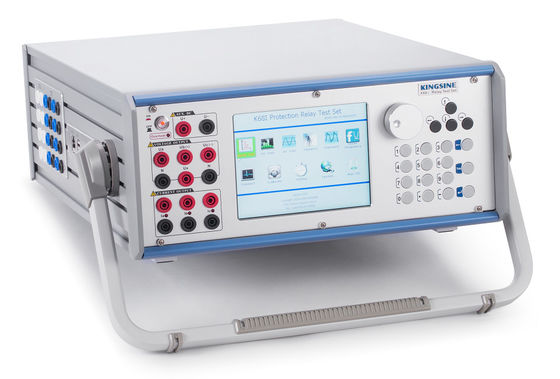

الأكثر فعالية من حيث التكلفة ، وأفضل ملاءمة للاختبار الميداني في جميع أنحاء العالم
3x35A & 4x300V قنوات إخراج ذات عبء ودقة عالية مستقلة
خفيف الوزن ، <20.5 كجم
شاشة TFT LCD مدمجة مقاس 6.4 بوصة ولوحة مفاتيح ومشفر دوار ، تحكم كامل بدون كمبيوتر محمول
تقدم وحدات اختبار البرامج لاختياري
ضمان لمدة 3 سنوات للإصلاح المجاني والصيانة مدى الحياة
ترقية مجانية للبرنامج
| ● | 7 قنوات (4x300 فولت & 3x35A) النواتج ، كل قنوات إخراج مستقلة ومتزامنة للتحكم في الحجم وزاوية الطور وقيم التردد ، وقادرة على حقن موجة جيبية للتيار المتردد وما يصل إلى 20x |
| ● | جهاز محاكاة بطارية متغير ، تيار مستمر 0-300 فولت ، 120 واط كحد أقصى. |
| ● | مرفق اختبار التتابع السريع في الوضع اليدوي |
| ● | قم بالتبديل إلى اختبار الخطأ (SOTF) |
| ● | اختبار مزامنة GPS من طرف إلى طرف |
| ● | عرض المتجه عبر الإنترنت |
| ● | إنشاء تقرير الاختبار التلقائي |
| ● | كشف مضاد للقص ، توصيل الأسلاك الخاطئة بالتنبيه والحماية الذاتية والحماية من الحمل الزائد والحرارة الزائدة |
| ● | اختبار DC |
| ● | اختبار التيار المتردد |
| ● | اختبار التتابع عن بعد |
| ● | اختبار توافقي |
| ● | اختبار التردد |
| ● | 8 أزواج من المدخلات الثنائية |
| ● | 4 أزواج من النواتج الثنائية |
| ● | الاختبار التفاضلي |
| ● | اختبار تسلسل الحالة |
| ● | اختبار خصائص الوقت |
| ● | اختبار المسافة المتقدمة |
| ● | اختبار المزامن |
| ● | تكرار الخطأ (تشغيل الخطأ) |
| العناصر | ANSI® No. |
| مسافة تتابع الحماية | 21 |
| تزامن أو مرحلات فحص التزامن | 25 |
| انخفاض الجهد يمرر | 27 |
| اتجاهي مرحلات الطاقة | 32 |
| التيار الخفي أو مرحلات القوة السفلية | 37 |
| نفي مرحلات تسلسل التيار الزائد | 46 |
| زيادة التيار / الأرض مرحلات الخطأ | 50 |
| الوقت المعكوس مرحلات التيار الزائد / خطأ الأرض | 51 |
| عامل القوى يمرر | 55 |
| الجهد الزائد يمرر | 59 |
| الجهد أو مرحلات الرصيد الحالي | 60 |
| اتجاهي مرحلات التيار الزائد | 67 |
| اتجاهي مرحلات خطأ الأرض | 67N |
| التيار الزائد DC يمرر | 76 |
| زاوية الطور مرحلات قياس أو حماية خارج الخطوة | 78 |
| تلقائي إعادة إغلاق الأجهزة | 79 |
| تكرر يمرر | 81 |
| الزائد المحرك مرحلات الحماية | 86 |
| التفاضليه مرحلات الحماية | 87 |
| اتجاهي مرحلات الجهد | 91 |
| الجهد و مرحلات اتجاهية الطاقة | 92 |
| تنطلق يمرر | 94 |
| الجهد االكهربى تنظيم المرحلات | |
| المبالغة مرحلات ، Z> | |
| تقصير مرحلات ، Z | |
| تأخير الوقت يمرر |
| مخرجات الجهد | ||
| نطاق الإخراج والطاقة | 4×300 فولت تيار متردد (LN) | 120 ماكس VA لكل منهما |
| 3 ×300 V تيار مستمر (LN) | 120 W كحد أقصى لكل منهما | |
| دقة | ±2بالسيارات @ <2 فولت تيار متردد <0.12٪ Rd + 0.05Rg Typ.@ 2 ~300 فولت تيار متردد <0.07٪ شارع + 0.03Rg Guar.@ 2 ~300 فولت تيار متردد |
|
| ± 10mV @ <5V العاصمة ± 0.5٪ @ ≥5V العاصمة |
||
| مجال الجهد الكهربائي | النطاق الأول: 30الخامس | |
| النطاق الثاني: 300 فولت | ||
| المدى التلقائي | ||
| تعويض DC | <10مالخامس النوع. / <60 مالخامس غوار | |
| القرار | 1mV | |
| تشوه | <0.015٪ النوع./ <0.05٪ غوار. | |
| النواتج الحالية | ||
| نطاق الإخراج والطاقة | 3× 35تيار متردد (LN) | 450 VA كحد أقصى لكل منهما |
| 1 ×105أ (3LN) | 1200 VA كحد أقصى | |
| 3 × 20 أمبير تيار مستمر (LN) | 300 واط كحد أقصى لكل منهما | |
| دقة | ±1مللي أمبير @ <0.5 أمبير <0.15٪ شارع + 0.05Rg Typ. @ 0.5A ~ 35أ <0.07٪ شارع + 0.03Rg Guar. @ 0.5A ~ 35أ |
|
| ± 5mA @ <1A العاصمة ± 0.5٪ @ ≥1A العاصمة |
||
| النطاق الحالي | النطاق الأول: 3 أ | |
| النطاق الثاني: 35أ | ||
| المدى التلقائي | ||
| تعويض DC | <3mA Typ./ <10mA Guar | |
| القرار | 1 مللي أمبير | |
| تشوه | <0.025٪ النوع./ <0.07٪ غوار. | |
| التردد وزاوية الطور | ||
| نطاق الترددات | العاصمةو 5~ 1000هرتز | |
| دقة التردد | ±1جزء في المليون @ 5 ~ 65 هرتز ±10جزء في المليون @ 65 ~ 450 هرتز ±20جزء في المليون @ 450 ~ 1000 هرتز |
|
| دقة التردد | 0.001 هرتز | |
| نطاق المرحلة | -360 درجة ~ 360 درجة | |
| دقة المرحلة | <0.05° النوع./ <0.1 درجة غوار.50/60 هرتز | |
| قرار المرحلة | 0.001 درجة | |
| مساعدمصدر جهد التيار المستمر (محاكاة البطارية) | ||
| نطاق | 0 ~ 300V @ 120 واط كحد أقصى | |
| دقة | 0.5٪ Rg Guar. | |
| الإدخال الثنائي | ||
| كمية | 8 أزواج | |
| يكتب | رطب جاف، حتى 300Vdc كحد أقصى للإدخال | |
| دقة الوقت | 100us | |
| معدل أخذ العينات | 10 كيلو هرتز | |
| وقت التنازل | 0 ~ 25 مللي ثانية (التحكم بالبرمجيات) | |
| النطاق الزمني | 999.999 ثانية | |
| أخطاء الوقت | ± 1 مللي ثانية @ ≤1 ثانية ، ± 0.1٪ @> 1 ثانية | |
| العزلة كلفاني | أنامنعزل كأزواج 1،2،3،4-8 | |
| الإخراج الثنائي (نوع الترحيل) | ||
| كمية | 4 أزواج | |
| يكتب | جهات اتصال ترحيل مجانية محتملة ، يتحكم فيها البرنامج | |
| كسر قدرة التيار المتردد | Vmax: 400Vac / Imax:4أ / Pmax:1000VA | |
| قدرة كسر DC | Vmax: 300Vdc / إيماكس:4أ / Pmax:300 واط | |
| التزامن | ||
| وضع التزامن | خارجي GPS (اختياري) | |
| امدادات الطاقة والبيئة | ||
| جهد الإدخال الاسمي | 110الخامس/220/ 230الخامس أو عين ، ±15٪ | |
| جهد الإدخال المسموح به | 85 ~ 264بطالة ، 125 ~ 350 فولت تيار مستمر، وقائية تلقائية | |
| التردد الاسمي | 50/60 هرتز | |
| التردد المسموح به | 45 هرتز ~ 65 هرتز | |
| استهلاك الطاقة | 1500 VA كحد أقصى | |
| نوع الاتصال | مقبس تيار متردد قياسي 60320 | |
| درجة حرارة التشغيل | -10 ℃ ~ 55 ℃ | |
| درجة حرارة التخزين | -20 ℃ ~ 70 ℃ | |
| رطوبة | <95٪ RH ، غير مكثف | |
| آحرون | ||
| اتصال الكمبيوتر | إيثرنت RJ45 ، 10 / 100M | |
| محطة التأريض | مقبس موز 4 مم | |
| وزن | 20.5 كلغ | |
| الأبعاد (العرض × العمق × الارتفاع) | 360×450× 140(مم) | |
