مولدات الجهد

الإعداد

النطاق

7-المرحلة التيار المتردد (L-N)

7 × 0... 300 فولت

التيار المتردد ثنائي المراحل (L-L)

2 × 0... 600 فولت

القوة

7-المرحلة التيار المتردد (L-N)

7 × 110 فولت، عند 0... 300 فولت

التيار المتردد ثنائي المراحل (L-L)

2 × 220 فولت، عند 0... 600 فولت

الدقة

< 0.07% قراءة + 0.03% نطاق مضمون

عند 0... 300 فولت

< 0.02٪ القراءة + 0.01٪ النطاق النموذجي

عند 0-300 فولت

القرار

1mV

مولدات التيار

الإعداد

النطاق

6-المرحلة التيار المتردد (L-N)

6 × 0... 30 A

3-المرحلة AC (2L-N)

3 × 0... 60 A (المجموعة A II B)

التيار المتردد من مرحلة واحدة (3L-N)

1 × 0... 180 A

القوة

6-المرحلة التيار المتردد (L-N)

6 × 450 فولت ، عند 0... 30A

3-المرحلة AC (2L-N)

3x 520VA ، عند 0... 60A (المجموعة A II B)

التيار المتردد من مرحلة واحدة (3L-N)

1 × 1000 VA، عند 0... 180A (ماكس.)

الدقة

<0.07٪ القراءة + 0.06٪ نطاق مضمون عند 0-30A

<0.02٪ القراءة + 0.02٪ النطاق النموذجي عند 0-30A

القرار

1mA

مولدات، عامة

التكرار

النطاق

0... 1000 هرتز

الدقة / الانجراف

الخطأ < 0.001 هرتز عند 10... 65 هرتز

الخطأ < 0.01 هرتز عند 65 هرتز...450 هرتز

الخطأ < 0.02 هرتز عند 450 هرتز...1000 هرتز

القرار

0.001 هرتز

المرحلة

النطاق

- 360 درجة

الدقة / الانجراف

الخطأ < 0.2 درجة

القرار

0.1°

جهاز توقيت

النطاق

لا نهائي

الدقة / الانجراف

الخطأ <0.1ms

مولدات التيار المباشر

نطاقات الجهد

0... 300V/180W

نطاقات التيار

0... 20A/300W

الدقة

< 0.07% قراءة + 0.03% نطاق مضمون عند 0-300 فولت

<0.04٪ القراءة + 0.02٪ النطاق النموذجي عند 0-300 فولت

<0.14٪ القراءة + 0.06% نطاق مضمون عند 0-20A

<0.05٪ القراءة + 0.02٪ النطاق النموذجي عند 0-20A

القرار

1mA؛ 1mV

إمدادات التيار المباشر

النطاق

0... 300 فولت / 150 واط

المدخلات الثنائية

الرقم

8 أزواج

الجهد المتوافق

10 فولت... 250 فولت مشترك

نتائج ثنائية

الرقم

4 أزواج

السعة

250 فولت / 3A AC / DC

التزامن

وضع المزامنة

نظام تحديد المواقع

هارمونية

أوقات التداخل الهارموني

2... 20 مرة

إمدادات الطاقة

الجهد الإدخالي الاسمي

220VAC ± 20%

القوة

1000VA

التردد الاسمي

47 هرتز 65 هرتز

الظروف البيئية

درجة حرارة العمل

-5 درجة مئوية... 55 درجة مئوية

درجة حرارة التخزين

-20 درجة مئوية... 75 درجة مئوية

نطاق الرطوبة

5%... 90% غير مكثفة

الوزن

20 كيلوغرام

الأبعاد

460 ((D) × 140 (W) × 360 (H) mm

اتصال الكمبيوتر

آر جي 45،

النموذج

القنوات

مخرجات التيار المتردد

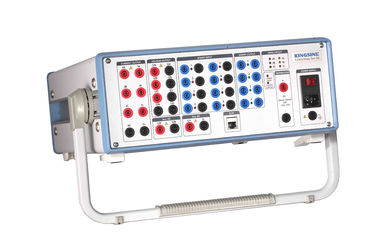

K3063i / K3063Li

10 قنوات إخراج

6*30A/3*40A/4*300V

K3030i / K3030Li

7 قنوات خروجا

3*30A/4*300V

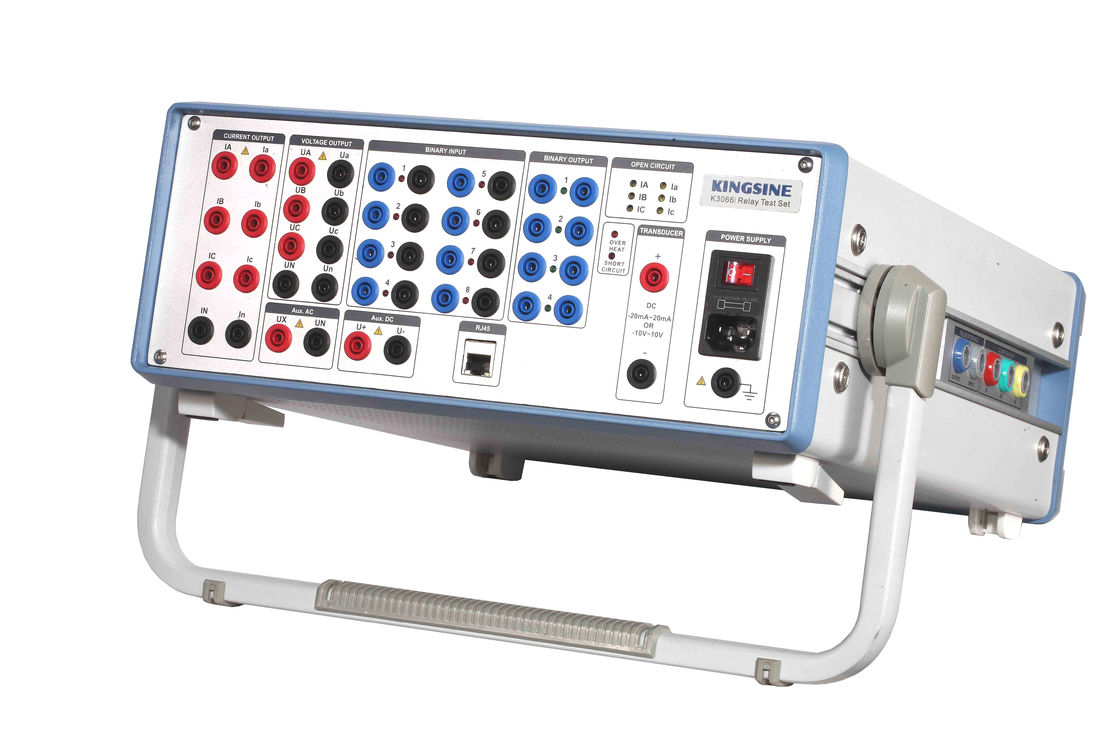

K3066

13 قناة إخراج

6*20A/3*40A/7*130V

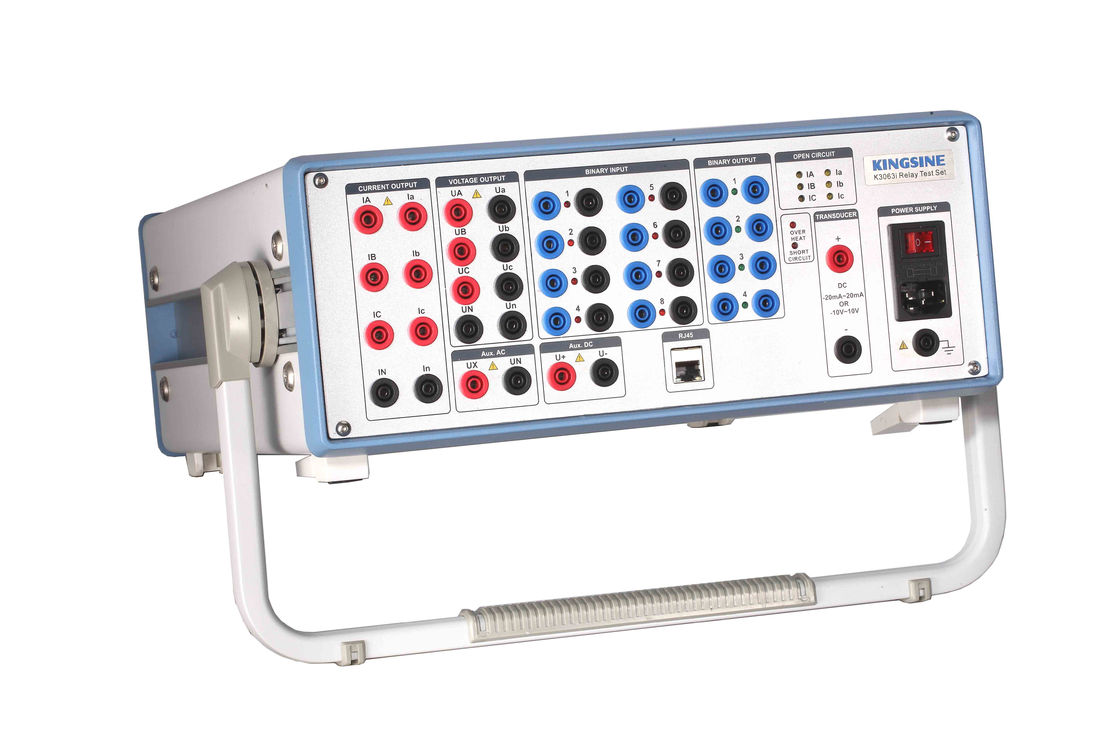

K3063

10 قنوات إخراج

6*20A/3*40A/4*130V

K3040

7 قنوات خروجا

3*40A/4*130V

K3030

7 قنوات خروجا

3*30A/4*130V

البنود

لا

مرسل المزامنة

إعادة تشغيل خاطئة

مزامنة نظام تحديد المواقع

رلايات التيار الزائد

50/76

رلايات الزمن المعاكس

51

رلايات تحت التيار

37

مرسلات الخلل الأرضي

50

رلايات التيار الزائد الاتجاهية

67

إرسالات خطأ الأرض الاتجاهية

67N

رلايات الاضطراب

59

رلايات منخفضة الجهد

27

رلايات الجهد التوجيهي

91

رلايات الطاقة الاتجاهية

32

رلايات عامل الطاقة

55

الحماية التفاضلية (الدوائر التفاضلية)

87

معدات الحماية عن بعد (مرحلة بخطوة)

21

رلايات التسلسل السلبي

46N

حماية الحركة الزائدة للمحرك

51/86

أجهزة إعادة الإغلاق التلقائية

79

إرسالات التشغيل

94

رلايات تنظيم الجهد

مرسلات الإعاقة الزائدة، Z>

مرسلات انخفاض العائق، Z

إرسالات تأخير الوقت
