KF920 الألياف العالمي تتابع اختبار مجموعة حماية التتابع اختبار

KF920 الألياف العالمي تتابع اختبار مجموعة حماية التتابع اختبار

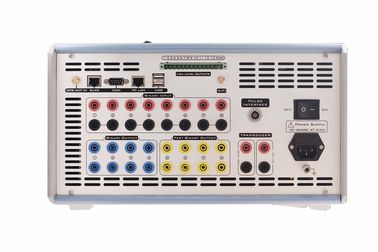

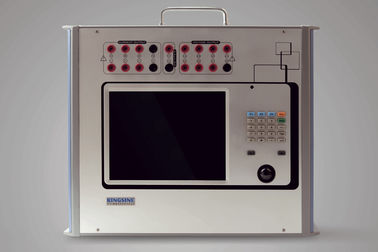

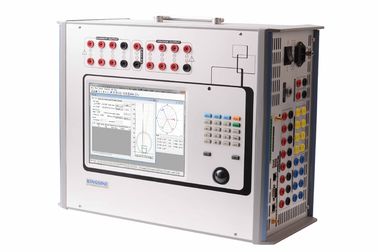

KF920 الألياف العالمي تتابع اختبار مجموعة حماية التتابع اختبار KF920 الألياف العالمي تتابع اختبار مجموعة حماية التتابع اختبار KF920 الألياف العالمي تتابع اختبار مجموعة حماية التتابع اختبار

صورة كبيرة :  KF920 الألياف العالمي تتابع اختبار مجموعة حماية التتابع اختبار

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: KINGSINE
إصدار الشهادات: ISO9001:2008,CE
رقم الموديل: KF920
شروط الدفع والشحن:
الحد الأدنى لكمية: 1pc
وقت التسليم: 15days
شروط الدفع: T/T
مفصلة وصف المنتج
تسليط الضوء:

تتابع حماية تستر

,

اختبار حماية التتابع

مجموعة اختبار التتابع العالمي للألياف KF920

ميزات:

  1. اختبار مناسب لجميع أنواع المرحلات الكهرومغناطيسية ، مرحلات Microcomputer
  2. 8 منافذ ليفية ، 8 منافذ إرسال FT3 و 2 منافذ استقبال 2FT ،
  3. مرفق لمقياس الطاقة ومعايرة محول
  4. قادرة على الاشتراكات والمحاكاة GOOSE ، إشارة الرسائل SMV.
  5. مرفق لدمج وحدة ، و NEDical مرتجلة اختبار الاختبار
  6. 13 مخرجات إشارات منخفضة المستوى لاختبار ترحيل الحماية منخفض المستوى

تصميم فريد اختبار عالمي ، لوحة التحكم المحلي يحمل في ثناياه عوامل والماوس مع نظام ويندوز للاختبارات وظائف كاملة ، وتوفير مرفق وحدة WIFI للتحكم عن بعد بواسطة اتصال الكمبيوتر المحمول الخارجي.

اختبار مناسب لجميع أنواع المرحلات الكهرومغناطيسية ، مرحلات Microcomputer ؛ استكمال تجميع البروتوكولات IEC61850 / IEC60044-7 / 8 ، مرفق لدمج وحدة ، واختبار التبديلات العددي العبوات الناسفة.

8 منافذ ليفية ، 8 نقل FT3 و 2 منافذ استقبال 2FT ، يمكن لكل منفذ من الألياف نقل مجموعات متعددة SMV و GOOSE ، كل إمكانية تكوين SMV حتى 64 قناة لأخذ العينات.

قادرة على الاشتراكات والمحاكاة GOOSE ، إشارة الرسائل SMV.

مرفق استيراد / تصدير / تنزيل / حفظ ملف لغة تكوين محطة فرعية

(ملفات تنسيق SCD / ICD / CID / NPI).

محاكاة الظروف غير الطبيعية للخطأ في الشبكة (إطار الخسارة ، سوء الترتيب ، الجودة غير الطبيعية ، إعادة إرسال الرسالة ، البيانات غير المعتادة ، التزامن ، إلخ)

13 مخرجات إشارات منخفضة المستوى لاختبار ترحيل الحماية منخفض المستوى.

مرفق لمقياس الطاقة ومعايرة محول.

قياس AC / DC ، 0 ~ 600V ، 0 ~ 5A.

مواصفات KF920

قنوات التناظرية

تيار:

AC 6X30A @ 450VA

AC 3X60A @ 850VA

AC 1X100A @ 1000VA

DC 6X20A @ 300W

الجهد االكهربى:

AC 7X130V LN @ 80VA

AC 3X260V LN @ 110VA

AC 3X130V LN @ 80W، 0.2 class

صحة:

AC 0.1class ، فئة DC 0.2

التشوهات:

<0.1٪

مساعد DC:

0 ~ 300V 120W @

13 مخرجات منخفضة المستوى

كمية:

13 قناة ، موصل فينيكس

الجهد االكهربى:

AC 0 ~ 8Vrms، DC 0 ~ 10V

تيار:

تصنيف 2mA ، 10mA عابر ماكس.

قوة:

≥0.5VA

صحة:

<0.2٪ (0.01 ~ 0.8Vrms)

<0.1٪ (0.8 ~ 8Vrms)

القرار:

250uV

تشويه (THD٪)

<0.1٪

منافذ إيثرنت الألياف

الوضع:

100Base-FX كامل دوبلكس

كمية:

8 أزواج

نوع:

LC

نوع الألياف:

62.5 / 125um (الألياف البصرية متعددة ، أحمر برتقالي)

الطول الموجي

1310NM

انتقال المسافة

> حديد 1Km

مؤشر:

SPD Green (الضوء): اتصال صالح

Link / Act Yellow (يومض): تبادل البيانات

زاوية التردد والطور

نطاق الترددات:

DC ~ 1.2khZ

دقة التردد

1PPM ±

قرار التردد:

0.001Hz

زاوية الطور:

-360 ~ + 360 °

دقة المرحلة

<0.05 ° الطباع، <0.1 درجة الغوار، 50 / 60HZ

قرار المرحلة:

0.01 °

مدخل ثنائي

كمية:

8 أزواج

نوع:

رطب / جاف ، عدد النبض ، القياس

عتبة:

0 ~ 600Vdc ، البرمجيات التي تسيطر عليها

معدل العينة:

10KHZ

دقة الوقت:

100US

وقت التناقض:

0 ~ 25 مللي ثانية (البرامج التي يتم التحكم فيها)

النطاق الزمني:

غير محدود

أخطاء الوقت:

±1ms@0.001~1s

± 0.1٪ @> 1S

العزلة كلفاني:

4 معزولة مع كل 2 أزواج

مقاومة المدخلات:

600KΩ

مخرجات ثنائية (نوع التتابع)

كمية:

4 أزواج

نوع:

الاتصالات ترحيل المحتملة المحتملة ، البرامج التي تسيطر عليها

استراحة سعة التيار المتردد

VMAX: 400Vac / ايماكس: 8A / Pmax: 2500VA

كسر قدرة العاصمة

VMAX: 300Vdc / الأقصى: 5A / Pmax: 150W

مخرجات ثنائية (أشباه الموصلات عالية السرعة)

كمية:

4 أزواج

نوع:

أشباه الموصلات ، ممكن الحرة

كسر قدرة العاصمة

VMAX: 350Vdc، ميلان (ص) /Imax:0.5A/Pmax:150W

وقت الاستجابة:

100US

قياس AC / DC

مجال الجهد الكهربائي:

0 ~ 600V، DC / ACrms، (ر.غ: 1V، 10V، 60V، 600V)

دقة الجهد:

<0.5٪ النمو الحقيقي

النطاق الحالي:

0 ~ 5Arms (إدخال المشبك)

الدقة الحالية:

<0.5٪ النمو الحقيقي

نطاق الترددات:

45 ~ 65HZ، دقة <0.01HZ

دقة المرحلة:

0 ~ 360 درجة، <0.5 درجة

متناسق

2 ~ 20times، <0.5٪ النمو الحقيقي

معايرة محول

العاصمة الحالية

نطاق:

DC: 0 ~ ± mA، 1 ~ ± 20mA، Auto range

Max.input:

600MA

مقاومة المدخلات:

15Ω

صحة:

<0.02٪ rg typ. <0.05٪ rg Guar.

الجهد DC

نطاق:

DC: 0 ~ ± 10V

Max.input:

± 11V

مقاومة المدخلات:

1MΩ

صحة:

<0.02٪ rg typ، <0.05٪ rg Guar

معايرة عداد الطاقة

استخدام جهاز الاستشعار:

متر الميكانيكية / متر الالكترونية

خرج الاستشعار:

مستوى عالٍ: ≥4.5V ، مستوى منخفض: ≤0.2V

إدخال النبض:

1 منافذ

نطاق النبض:

500 كيلو هرتز نبض الإدخال كحد أقصى.

نبض الانتاج:

1 مخارج الترانزستور

الآخرين ، الحجم والوزن

منفذ إيثرنت:

2x10 / 100 / 1000M Base-Tx RJ45

يو اس بي:

2Xusb 2.0 A نوع الإناث

منفذ المزامن:

IRIG-B، GPS BNC Ant، ​​IEEE1588

الآخرين:

RS-232

بحجم:

358x149x297mm

وزن:

<19KG

امدادات الطاقة والبيئة

الجهد الاسمي الاسمي

220VAC

مدخل مسموح

100 ~ 264VAC

تردد اسمي

50 / 60HZ

تردد مسموح

45 ~ 65HZ

استهلاك الطاقة

2000VA كحد أقصى.

درجة الحرارة (التشغيل)

0 ℃ ~ 55 ℃

درجة الحرارة (التخزين)

-20 ℃ ~ 70 ℃

رطوبة

5 ٪ -95 ٪ RH ، دون تكاثف
