| الاسم التجاري: | Kingsine |
| رقم الطراز: | KT200 |
| الـ MOQ: | 1 مجموعة |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | تي/T مقدما، خطاب الاعتماد |

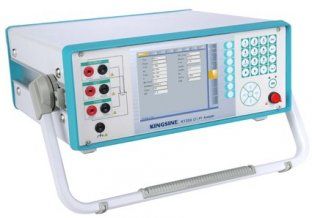

120 فولت المحول الحالي تحليل CT KT200 مع شاشة TFT LCD
شاشة العرض LCD TFT
معيار IEC 60044-1 / IEC60044-6
الجهد الخارجي: 0-120 فولت ((AC)
تصميم مبتكر، صيانة سهلة!
مع التصميم المبتكر، الإطار المتصل، وظيفة المعايرة الذاتية التي تجعل الصيانة أسهل!
1، تتكون من تصميم تعديل الوظيفة وإطار التوصيل ، وتحتوي كل وحدة على وظيفة معايرة ذاتية ، وحدة التوصيل واللعب عند تغيير وحدة ، سهلة الصيانة للعميل.
2، تبني شاشة عرض TFT LCD مع تصميم الواجهة البرمجية الواضحة والجميلة ، يمكن للمستخدم تشغيلها بسهولة.
3إدخال التيار المتردد / المتردد لمدى واسع فقط ، يلبي جميع معايير إمدادات الطاقة المطلوبة.
4، سهلة التشغيل ، قياس سريع ، يمكن إجراء جميع الاختبارات تلقائيًا بناءً على نفس نوع خط الاتصال باستثناء قياس عائق الإفراط.
5، تبني الجهد المنخفض وطريقة قياس التردد المتغير، فإنه يمكن اختبار فولتاج الانحناء حتى 30kV المحول كما الخروج أقصى فولتاج هو 120V فقط و أقصى قيمة ذروة التيار هو 15A، أمان عالية.
6تصميم محمول بوزن خفيف يصل إلى 10 كجم، مناسبة لاختبار الميدان لنظام الطاقة الكهربائية، مصنع تصنيع محول التيار أو مختبر للاستخدام.
7، دقة قياس عالية ، دقة المقاومة هي 0.1٪ + 1mΩ ، دقة المرحلة ± 0.05 درجة ، دقة متغيرة هي ± 0.1٪ (1-5000 ) ، دقة متغيرة هي ± 0.2٪ ((5000-10000).
8، يمكن أن تختبر المحول الحالي وفقا لمعيار IEC 60044-1 أو IEC 60044-6 الخ
9، وظيفة قياس كاملة، فإنه يمكن اختبار جميع أنواع المحول المحول لمزيد من الحمل الثانوي، مقاومة الحلقة الثانوية، خصائص الإثارة، خصائص انتقالية، الفرق النسب،فرق الزاوية والقطبيةيمكن أيضا اختبار معامل الحد الدقيق ((ALF) ، معامل أمان الجهاز ((FS)) ، الثانوية ثابت الوقت ((Ts)) ، معامل الإقامة ((Kr)) ، معامل المنطقة العابرة ((Ktd)) ،مستوى، إشعال التشبع، إشعال عدم التشبع، منحنى الخطأ 5٪ 10٪، من محول التيار، حلقة التشنج للمحول التيار، وتقييم نتائج الاختبار وفقا للمعيار المحدد.
10اختبار PT
أما بالنسبة لتلك PT الاستحواذية القائمة على تعريف GB1207-2006 ((IEC60044-2) ، يمكن لمحلل KT200 CT / PT اختبارها أيضًا. يمكن لمحلل KT200 CT / PT إجراء نسبة متغيرة ،اختبار القطبية وتحفيز التلف الثانوي للـ PT الحثي.
قائمة المعلمات التقنية
مدخلات مصدر الطاقة | التيار الكهربائي: 85-260 فولت، 47-63 هرتز، 10 A ((ماكس.) | قياس النسبة المتغيرة | النطاق:1-5000، الدقة: ±0.1% |
التوتر الخارجي | 0-120 فولت ((AC) | قياس المرحلة | الدقة: ±3 دقيقة، الدقة:0.01 دقيقة |
الناتج الحالي | 0-5 A ((RMS) | التلف الثانوي | النطاق:0.1-200 Ω |
طاقة الخروج | 0-450 VA، | قياس الحمل المتردد | 0-300 VA |
التيار الحالي | النطاق: 0-15A ((النطاق التلقائي) ، الدقة: ± 0.1% | ظروف العمل | درجة الحرارة:-10°C-55°C |
الجهد | النطاق: 0-30 فولت ((النطاق التلقائي) ، الدقة: ± 0.1% | الأبعاد والوزن | 360ملم × 325ملم × 140ملم |
|
|
