| الاسم التجاري: | Kingsine |
| رقم الطراز: | KFA310 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T/T، L/C |
الاختبار الثوري عالي القوة، دقة عالية، متعددة الوظائف، ميني رلاي

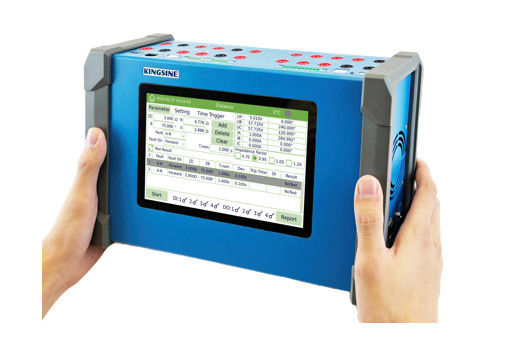

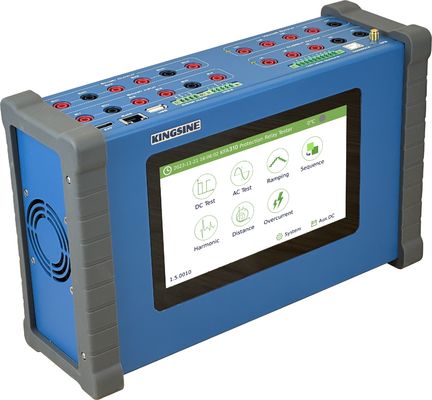

تم تصميم KFA310 مع الداخل المدمج، مماثلة في الحجم إلى iPad، تعمل بواسطة البطاريات. يزن 3.7 كجم فقط ويقدم مخرجات 4x300V و 3x20A، ويمكن أن يصل أقصى تيار له إلى 50A،الطاقة الخارجة تصل إلى 130VA.
تركز على الصيانة اختبار أجهزة التوزيع وحماية الجهد المتوسط والمنخفض في البيئات غير الكهربائية.
الوصف
1أصغر جهاز اختبار رله في العالم مع شاشة لمسة LED 7.0 بوصةحجم الـ iPad,3.7 كجم، التيار العالي حتى50A، دقة عالية، يمكنمصدر مستمر مع 3x10Aالشروط
2تصميم بسيط للغاية لهيكله الداخلي، يضمن جودة عالية وموثوقية.
3مبتكرة التكنولوجيا تمكن خدمة ما بعد البيع سهلة جدا وفعالة في غضون 20 يوما عمل.
4الوظائف الرئيسية
▪ اختبار التيار المتردد/المباشر، التأرجح، تسلسل الحالة، الارتباط، المسافة، التيار الزائد
▪اختبار التذبذب: يستخدم لتخصيص اختبار محاكاة أشكال موجات التذبذب المتداخلة.
▪اختبار التردد (df/dt، ROCOF)
▪مصدر الطاقة القياسي ثلاثي المراحل
▪معايرة عداد الطاقة
▪اختبار متزامن مع جهازين(حتى 6 قنوات تيار للاختبار التفاضلي)
▪8 قنوات مخرجات منخفضة المستوى(0 - 8Vrms)
5.إنتاج دقة عالية، يمكن استخدامه كمصدر قياسي.
النقاط الرئيسية
ابتكاري بلوغ اند لوي مزايا خدمة ما بعد البيع:
▪ بنية بسيطة، يمكن للمبتدئين تحقيق التثبيت المستقل.
▪ انخفاض تكاليف البيع.
▪ وقت قصير بعد البيع.
▪ الهدف: الانتهاء من عمليات البيع في غضون 20 يوم عمل.
جهاز KFA310 المحمول لتحليل الإرسال المصغّر، الذي يستخدم تقنية مبتكرة، تصميم وحدة، وهيكل داخلي بسيط،ضمان مستوى أعلى من جودة المنتج وتوفير ضمان لالتزام الضمان لمدة ثلاث سنواتوبالإضافة إلى ذلك، فإنه يسهم أيضا في تحقيق الهدف الجودة من حياة خدمة المنتج 15 عاما.وليس هناك حاجة إلى معايرة الدقة بعد استبدال الوحدةبمجرد الانتهاء من التجميع، يمكن استخدامه مباشرة، تحقيق حقا "الربط واللعب".
الإفصاح العام ، يتم تصور الهيكل الداخلي كما هو موضح في الرسم البياني التالي:
خطوات التثبيت:
المواصفات
| مصادر الجهد المتردد | ||
نطاق الخروج والقوة |
4×300 فولت AC (L-N) |
22.5 فولت أقصى لكل فولت @ 300 فولت |
| 21 فولت أقصى لكل فولت | ||
| 12.5 فولت أقصى لكل فولت 100 فولت | ||
| 7 VA max لكل @63.5V | ||
| 6.65 فولت أقصى لكل فولت | ||
| 1.1 VA max لكل @ 10V | ||
| الدقة | < 0.015%Rd + 0.005%Rg Typ < 0.02٪ Rd + 0.03٪ Rg Guar. |
|
| القرار | 0.001 فولت | |
| تعويضات التيار المباشر | < 5mV Typ < 60mV غوار |
|
| تشويه | < 0.05٪ نوع / < 0.1٪ غوار. | |
| استجابة الصعود/النزول | <100us | |
| مخرجات الجهد المباشر | ||
| قنوات المصدر | 4 | |
| نطاق فولتاج الخروج المباشر | 0 ~ 300 فولت (L-N) | |
| الطاقة الخارجة للجهد المباشر | 22.5W أقصى | |
| دقة الجهد المستمر | < 0.03%Rd + 0.01Rg Typ < 0.04٪ Rd + 0.06Rg غوار. |
|
| استجابة الصعود/النزول | <100us | |
| القرار | 1mV | |
| مصادر التيار المتردد | ||
| قنوات المصدر | 3 | |
| نطاق خروج التيار المتردد | 0 ~ 10A ، L-N / (يمكن اختيار 0 ~ 20A) | |
| 0 ~ 20A ، LL-N / (يمكن اختيار 0 ~ 40A) | ||
| 0 ~ 30A ، LLL-N / (يمكن اختيار 0 ~ 50A) | ||
| الطاقة الخارجة للتيار المتردد ((ماكس) | 75VA Max لـ 10A L-N 130VA Max لـ 20A L-N/LLL-N |
|
| دقة إخراج التيار المتردد | < 0.015%Rd+0.01%Rg Typ < 0.02٪ Rd + 0.03٪ Rg Guar. |
|
| تعويضات التيار المباشر | < 1mA Typ. <2mA غوار |
|
| تشويه | < 0.05٪ نوع / < 0.1٪ غوار. | |
| استجابة الصعود/النزول | <100us | |
| القرار | 1mA | |
| مصادر التيار المباشر | ||
| قنوات المصدر | 1 | |
| النطاق الخارجي للتيار المباشر | 0~10A، L-N | |
| الطاقة الخارجة للتيار المتردد | 138 واط | |
| دقة التيار المستمر | < 0.03%Rd + 0.01Rg Typ < 0.04٪ Rd + 0.06Rg غوار. |
|
| القرار | 1mA | |
| تردد التيار المتردد | ||
| إشارات الصينية النطاق | DC ~ 1000Hz ، 3000Hz عابرة | |
| دقة الإخراج | ±5ppm | |
| القرار | 0.001 هرتز | |
| المرحلة | ||
| نطاق الإخراج | -360°~360° | |
| دقة الخروج 50 هرتز | ±0.1° Typ / <0.2° Guar | |
| القرار | 0.001 درجة | |
| إمدادات التيار المباشر المساعدة | ||
| نطاق الإخراج | 12 ~ 350 فولت | |
| الطاقة الخارجة | 40 واطاً | |
| الدقة | < 1% | |
| إدخال ثنائي ودقة الوقت | ||
| لوغاريتم المدخلات الثنائية | أربعة أزواج | |
| وضع التشغيل | محاولة الاتصال / الرطوبة | |
| نطاق الجهد المدخل | 0 V?? 300Vdc | |
| دقة التوقيت | < ± 1ms @ 0.001 ~ 1s ، < 0.1% @ > 1s |
|
| قرار التوقيت | 36نا | |
| الحد الأقصى للوقت | اللانهاية | |
| مخرج ثنائي ((Fast eSSR) | ||
| أزواج الخروج الثنائية | أربعة أزواج | |
| محاكاة مفكّك الدوائر | يمكن تعريفها على أنها حالة مفتوحة أو مغلقة | |
| قدرة الكسر AC | Vmax:250V ((AC) / Imax:0.5أ | |
| قدرة الكسر DC | Vmax:250V ((DC) / Imax:0.5أ | |
| وقت الاستجابة | <100us | |
| أداء الاتصال | افتح مخرج الاتصال الجاف باستخدام رلاي الارتباط الضوئي ، المقاومة هي ≤ 50Ω ، وتقاوم فولتاج الإيقاف ≥ DC300V | |
| مزامنة الوقت (دقة الوقت) | ||
| نظام تحديد المواقع | نعم، 5نا | |
| IRIG-B | نعم، 5نا | |
| إمدادات الطاقة | ||
| إمدادات الطاقة الاسمية | 100 ~ 240Vac، 1 مرحلة | |
| قم بتشغيل الجهد المدخل | 85 فولت 265 فولت (AC) ؛ 127 فولت 350 فولت ((DC) |
|
| تردد المدخلات المسموح به | 50 هرتز/60 هرتز | |
| تمكين تردد الإدخال | 47 هرتز ~ 63 هرتز | |
| بطارية | ||
| بطارية مدمجة | 97WH | |
| وقت الشحن (0-80٪) | ساعتين | |
| وقت الشحن (0-100٪) | 4 ساعات | |
| منفذ واجهة | ||
| إيثارنت RJ45 | 1 منفذ، 10/100M | |
| USB | USB3.0 × 1 | |
| الـ واي فاي | اختياري | |
| بلوتوث | اختياري | |
| مراقبة العمليات | ||
| الشاشة الملموسة ومراقبة المضيف | نعم، 7.0 بوصة LCD | |
| برامج الكمبيوتر الأساسية | اختياري | |
| برنامج كمبيوتر متقدم | اختياري | |
| معلومات أخرى | ||
| الوزن | 3.7 كجم | |
| الأبعاد ((W x D x H) | 288x185x95 (ملم) | |
| مخرجات منخفضة المستوى ((اختياري) | |
| عدد المخرجات | 8 |
| نطاق إعداد | 0~8Vrms |
| الحد الأقصى للجهد الخارجي | تقييم 2mA، 10mA عابرة أقصى. |
| الدقة | (0.01~0.8 Vrms): < 0. 05% من النوع / < 0. 1% من الجوار (0.8~8 Vrms): < 0.02٪ من النوع / < 0.05٪ من الغوار. |
| القرار | 250 ميكرو فولت |
| التشوه (THD+N) | < 0. 05% Typ / < 0. 1% Guar |
| واجهة الاتصال | محطة فينيكس |
| معايير الطاقة (اختياري) | |
| استخدام أجهزة الاستشعار | العدادات الميكانيكية / العدادات الإلكترونية |
| مخرجات أجهزة الاستشعار | رافعة عالية:> 4.5 فولت، مستوى منخفض:<0.2 فولت |
| مدخل النبض | 1 منفذ مدخل نبض، 5Vdc مستوى مرتفع صالح فقط. |
| نطاق النبض | إدخال نبض 500 كيلو هرتز |
| إنتاج النبضات | 1 مخرج الترانزستور، مجمع مفتوح، 5Vdc/5mA |
اختياري
| البند | المعيار | اختياري |
| الناتج الحالي | 3 ×10أ | الترقية إلى 3×20A |
| الـ واي فاي | - | الدعم الاختياري |
| بلوتوث | - | الدعم الاختياري |
| إنتاج منخفض المستوى | - | الدعم الاختياري |
| معايرة عداد الطاقة | - | الدعم الاختياري |
| برامج الكمبيوتر الأساسية | - | الدعم الاختياري |
| برنامج كمبيوتر متقدم | - | الدعم الاختياري |
