| الاسم التجاري: | KINGNEN |
| رقم الطراز: | وحدات Engybrick |
| الـ MOQ: | 1 مجموعة |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T / T مقدما، L / C |

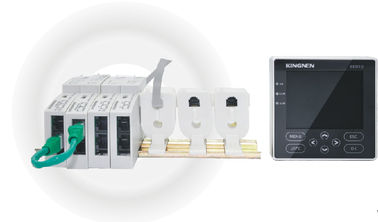

Engybrick الموزعة ذكي وحدة مراقبة الطاقة
● متعددة اتصال حلقة حلقة
● سهولة التركيب
● راحة التركيب والصيانة
● توفير التكلفة

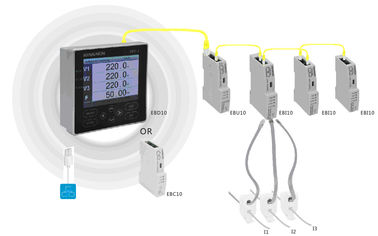

تكوين النظام الأساسي
■ 1 PCS وحدة العرض ■ 1 PCS وحدة قياس الجهد ■ وحدات القياس الحالية متعددة ■ محول الحالي
الاستفادة من نظام Engybrick
1. إن إنجيبريك ، وهو نظام من وحدات مراقبة الطاقة الذكية الموزعة ، من المؤكد أنه سيجلب ثورة
تغيير فيما يتعلق بالتثبيت في الموقع ومراقبة تكلفة النظام.
2. تم تصميم Engybrick بشكل مختلف عن الشاشات التقليدية متعددة الوظائف المتكاملة متعددة الوظائف
كعدد من الوحدات الفردية ، وهي وحدة الجهد ، الوحدة الحالية ، وحدة الاتصالات ، الطاقة
وحدة العرض ووحدة العرض.
3. مع التصميم لتركيب DIN-rail ، يمكن تكوين النظام بمرونة. يتم توفير النظام مع
EngyBus ، وهو ناقل بيانات عالي السرعة طورته KINGNEN ، واتصال RJ45 ، والذي يمكن استخدامه من قبل الجميع
الوحدات المشتركة، مما يجعل تركيب النظام مهمة سهلة وبالتالي كمية كبيرة من العمل والوقت و
يتم حفظ المال.
4. لذلك إنجيبريك بديل جيد للعدادات التقليدية لمراقبة الطاقة ، مناسبة لتطبيقات
حل Power Management ، MV / LV switchgear.It يمكن استخدامه أيضًا في الوحدة الجانبية لصف مجلس الوزراء أو
بديل عن PDU ذكي.
5. تقنية خاصة: قاعدة البيانات في الوقت الحقيقي. EngyBus ، الحافلة الداخلية عالية السرعة
6. الترقية عبر الإنترنت المتاحة.
EBU10
يمكن وحدة Engybrick U قياس المعلمات الجهد للنظام بأكمله.
يمكن استخدام كابل EngyBus RJ45 لمعلمات نقل الطاقة وقياس الجهد لجميع الأجهزة.
| نموذج | EBU10 |
| مزود الطاقة | EngyBus بالطاقة |
| نطاق الجهد | 50-300VAC (دكتوراه / N) 87-520VAC (دكتوراه / دكتوراه) |
| دقة الجهد | 0.2 درجة |
| نطاق التردد | 45-65Hz |
| دقة التردد | 0.2 درجة |
| البعد | 64.2mm * 89.3mm * 18mm و |
| درجة الحماية | IP40 |
| درجة حرارة التخزين | -25 ℃ ~ + 70 ℃ |
| درجة حرارة التشغيل | -10 ℃ ~ + 70 ℃ |
| الرطوبة النسبية | 10٪ ~ 95٪ RH |
EBI10
يمكن وحدة Engybrick I قياس المعلمات الحالية واستهلاك الطاقة لأقرب تحميل. ويمكن تكوين وحدات القياس المتعددة الحالية هذه بشكل مرن للحمل المراد قياسه ، أو مراقبة المدخلات الحالية المستقلة. على سبيل المثال: 1 - تحميل ثلاث مراحل و 3 تحميل أحادي الطور
يمكن توصيل واجهة RJ45 و RJ12 بسهولة وبسرعة لمختلف الوحدات الحالية والمحولات الحالية ، وتكوين المحولات الحالية التي تم تكوينها تلقائيًا: عنوان الاتصال / نوع الحمل / نوع المحول والنسبة / التصنيف التلقائي والتحقق من اتجاه التدفق الحالي / منع الأسلاك أخطاء / تكوين المحول المبسط.
| نموذج | EBI10 |
| مزود الطاقة | حافلة تعمل بالطاقة |
| المدى الحالي | 0 ~ 1A / 0 ~ 5A / 0 ~ 30A |
| الدقة الحالية | 0.2 درجة |
| دقة الطاقة | 0.5 درجة |
| دقة الطاقة | فئة 1.0 |
| البعد | 64.2mm * 89.3mm * 18mm و |
| درجة الحماية | IP40 |
| درجة حرارة التخزين | -25 ℃ ~ + 70 ℃ |
| درجة حرارة التشغيل | -10 ℃ ~ + 70 ℃ |
| الرطوبة النسبية | 10٪ ~ 95٪ RH |
EBD10
Engybrick D عرض الوحدة
| نموذج | EBD10 |
| مزود الطاقة | 24 ± 10٪ VDC |
| البعد | 96MM * 96MM * 36.7mm |
| نوع الشاشة | 3.5 بوصة TFT LCD ، 8 أزرار تعمل باللمس بالسعة |
| دقة الشاشة | 320 * 240 بكسل |
| درجة الحماية | IP65 |
| واجهة الاتصالات | TCP ModBus / RS485 ModBus |
| تبديد الطاقة | 2VA |
| درجة حرارة التخزين | -25 ℃ ~ + 70 ℃ |
| درجة حرارة التشغيل | -10 ℃ ~ + 70 ℃ |
| الرطوبة النسبية | 10٪ ~ 95٪ RH |
EBC10
إنجريبك جيم وحدة البيانات المكثف
| نموذج | EBC10 |
| مزود الطاقة | 24 ± 10٪ VDC |
| واجهة الاتصالات | RS485 ModBus |
| البعد | 64.2mm * 89.3mm * 18mm و |
| درجة الحماية | IP40 |
| درجة حرارة التخزين | -25 ℃ ~ + 70 ℃ |
| درجة حرارة التشغيل | -10 ℃ ~ + 70 ℃ |
| الرطوبة النسبية | 10٪ ~ 95٪ RH |
EBG10
وحدة Engybrick G Smart Gateway
| نموذج | EBG10 |
| مزود الطاقة | 24 ± 10٪ VDC |
| تبديد الطاقة | 2VA |
| البعد | 96MM * 96MM * 36.7mm |
| درجة الحماية | IP65 |
| واجهة الاتصالات | إيثرنت / واي فاي / RS485 |
| درجة حرارة التخزين | -25 ℃ ~ + 70 ℃ |
| درجة حرارة التشغيل | -10 ℃ ~ + 70 ℃ |
| الرطوبة النسبية | 10٪ ~ 95٪ RH |
EBR10
إنجيبريك R مكرر وحدة المسافة
| نموذج | EBR10 |
| مزود الطاقة | 24 ± 10٪ VDC |
| المسافة مكرر | 100M |
| البعد | 64.2mm * 89.3mm * 18mm و |
| درجة الحماية | IP40 |
| واجهة الاتصالات | EngyBus |
| درجة حرارة التخزين | -25 ℃ ~ + 70 ℃ |
| درجة حرارة التشغيل | -10 ℃ ~ + 70 ℃ |
| الرطوبة النسبية | 10٪ ~ 95٪ RH |
EBT10
Engybrick T وحدة المحولات الحالية
| نموذج | EBT10 |
| البعد | 31.2mm * 47.1mm * 19.2mm |
| المدخلات المقررة | 1A / 5A / 30A |
| قطر الدائرة | 8.7mm |
| صحة | 0.1 الطبقة |
| درجة حرارة التخزين | -25 ℃ ~ + 70 ℃ |
| درجة حرارة التشغيل | -10 ℃ ~ + 70 ℃ |
|
|
