السلطة متر متعددة الوظائف
Created with Pixso. عالية الأداء متعدد الوظائف السلطة متر ، 90 - 260 VAC PMC200

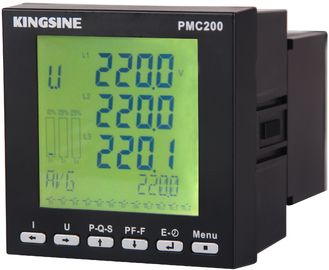

عالية الأداء متعدد الوظائف السلطة متر ، 90 - 260 VAC PMC200

الاسم التجاري: Kingsine
رقم الطراز: PMC200
الـ MOQ: 1pc
وقت التسليم: 15 يوم عمل
شروط الدفع: تي/T مقدما، خطاب الاعتماد
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
ISO9001,CE
القدرة على العرض:
5000PCS/الشهر
إبراز:

عداد طاقة متعدد الوظائف عالي الأداء,VAC PMC200 عداد الطاقة متعدد الوظائف

,

VAC PMC200 Multifunctional Power Meter

وصف المنتج



عداد طاقة متعدد الوظائف عالي الأداء ، 90 - 260 فاك PMC200



تحليل جودة الطاقة
عرض زاوية واسعة
صغيراً، سهل التثبيت



أربعة وحدات تمديد لمطالبكم المختلفة

 فعالة من حيث التكلفة وسهلة الاستخدام والتركيب! تستخدم على نطاق واسع لنظام إدارة الطاقة! أتمتة المحطة الفرعية، شبكة التوزيع، المبنى الذكي، لوحة التحول الذكية!



مقدمة


PMC200 عداد الطاقة متعددة الوظائف يستخدم على نطاق واسع لنظام إدارة الطاقة ، وتشغيل محطات الفرعية ، وتشغيل شبكات التوزيع ، وتوزيع الطاقة في المناطق الفرعية ، والأتمتة الصناعية ،مبنى ذكي، لوحة التحكم الذكية، خزانة التبديل، وما إلى ذلك. فإنه يدمج الرقمنة، والفكر والشبكات معا، لتحل محل المعدات التقليدية مثل محول الكمية الكهربائية,أداة عرض رقمية ووحدة اكتساب البيانات ومحلل التسجيل ، وما إلى ذلك. خفض الجهاز متعدد الأغراض التكلفة ، وتبسيط الاتصال السلكي البسيط في الاختبار.

المعيار: DL/T721 - 2000

 فئة الدقة

الجهد والتيار

الدرجة 02

القوة

الدرجة 05

درجة كهربائية نشطة

الفئة 1

 خصائص الجهد المدخل

النطاق

100 فولت، 200 فولت، 400 فولت (اختياري)

عائق

2MΩ (L-L) ، 1MΩ (L-N)

السعة المسموح بها من الإفراط

1.2 مرات/ متواصلة

خصائص التيار المدخل

النطاق:

1A، 5A (اختياري)

عائق:

<0.1Ω

السعة المسموح بها من الإفراط في الحمل:

1. 2 مرات / متواصلة ، 10 مرات / 1 ثانية

قدرة الاتصال بالمرورية

220VAC/5A، 30VDC/5A

واجهة الاتصالات

RS485، معدل البودت اختياري، ماكس 19200bps

بروتوكول الاتصال

MODBUS RTU

التوافق الكهرومغناطيسي

تتوافق مع الفئة IECIII

مقاومة العزل

> 50MΩ

تردد الطاقة مقاومة الجهد

AC2kV/1min

طاقة كاملة

< 5VA

إمدادات الطاقة

من 90 إلى 260 فولت/مواز

درجة حرارة العمل

-20°C ~ +70 °C

الأبعاد

96x96x72 (ملم) ،

96x96x120 ((ملم)) ((مع وحدة توسيع)

الوزن

0.5 كجم



PMC200 اختبار معايير الطاقة



الوظائف والخصائص



قياس المعلمات

جودة الطاقة



 التيار / الجهد

الطاقة النشطة/التفاعلية/الظهرية

عامل الطاقة / التردد

خط المرحلة والخط المحايد

خط الأسلاك و خط المراحل

ثلاث مراحل ومرحلة واحدة

ثلاث مراحل ومرحلة واحدة

تشويه هارموني / 31 مرة تحليل هارموني

التيار والجهد / التيار والجهد



بروتوكول الاتصال



RS485/MODBUS



العرض



شاشة LCD STN مع شاشة كبيرة / ساعة في الوقت الحقيقي

السنة / الشهر / اليوم / الساعة / الدقيقة / الثانية



قياس الطاقة

غيرها



الطاقة النشطة المدخلة/المخرجة

الطاقة التفاعلية المدخلة/المخرجة

الطاقة الظاهرة

1 خروج النبضات القناة

1 خروج النبضات القناة

تحديث على الانترنت



وحدة إدخال الاتصالات عن بعد

8 قنوات إدخال الاتصالات عن بعد

دقة وقت متغير الحالة: ما يصل إلى 1 ms

سجل الأحداث لـ 100 مؤسسة حكومية



إحصاءات الطلب

وحدة خروج الإرسال



التيار الحالي

الطاقة النشطة/التفاعلية/الظهرية

القيمة الحالية والحد الأقصى

القيمة الحالية والحد الأقصى

خروج رله 4 قنوات

إعداد إنذار قابل للبرمجة لمتجاوزة الحد

التحكم عن بعد



معدل الاسترداد

وحدة الإدخال والإخراج التناظرية



8 مراحل الاستعادة

4 يمكن تعيين معدل الاستعادة

1 قناة قياس المدخلات التناظرية لـ 4-20mA DC

1 قناة قياس المدخلات التناظرية لـ 0-5 فولت DC

2 قنوات انتاج تشبيه لـ 4-20mA DC



الحد الأقصى والحد الأدنى



سجل الحد الأقصى والحد الأدنى

وقت جميع معايير القياس

وحدة الاتصال



a) RS232 وحدة الاتصال

(ب) وحدة الاتصالات الخاصة بـ (Profibus-DP

(ج) وحدة توسيع TCP/IP Ethernet





سجل الأحداث



100 أحداث SOE سجل / وقت دقة: ما يصل إلى 1 ms



عالية الأداء متعدد الوظائف السلطة متر ، 90 - 260 VAC PMC200 0





عالية الأداء متعدد الوظائف السلطة متر ، 90 - 260 VAC PMC200 1
