حماية ترحيل اختبار
Created with Pixso. K3166i تتابع حماية تستر / حماية التتابع معدات الاختبار

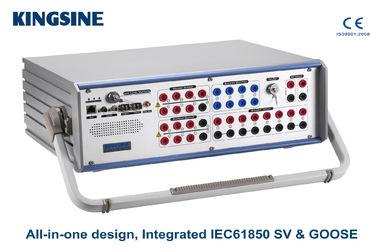

K3166i تتابع حماية تستر / حماية التتابع معدات الاختبار

الاسم التجاري: KINGSINE
رقم الطراز: K3166i
الـ MOQ: 1 مجموعة
وقت التسليم: 15 يوم عمل
شروط الدفع: t / t في المتقدمة ، l / c
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
ISO9001,CE
القدرة على العرض:
50 مجموعات / شهر
إبراز:

K3166i اختبار الإرسال الوقائي,K3166i معدات اختبار رله الحماية

,

K3166i Protection Relay Test Equipment

وصف المنتج



 مجموعة اختبار التتابع العالمي K3166i



(تصميم الكل في واحد، متوافق مع IEC61850 SV & GOOSE)



تيار الخرج:6×35 أمبير عند 450 فولت أمبيرالأعلى.



                               3×70 أمبير عند 850 فولت أمبيرالأعلى.



جهد الخرج: 7×310 فولت عند 90 فولت أمبير كحد أقصى.




سمات





تصميم الكل في واحد، IEC61850 SV & GOOSE متكامل، مخرج قنوات تناظرية 6I+7V، نظام تحديد المواقع العالمي (GPS) المدمج وIRIG-B، ووظائف متقدمة أخرى.



1. متوافق مع IEC61850-9-1، IEC61850-9-2، IEC60044-7/8، وما إلى ذلك.



2. منافذ ألياف 100/1000 ميجابت لمحاكاة SMV وGOOSE.



3. 6×35A و7×310V قنوات إخراج مستقلة عالية العبء.



4. 13 قناة مخرجات إشارة مستقلة منخفضة المستوى.



5. قياس التيار المتردد/المستمر (8 قنوات مدخلات، الفئة 0.1،0-600 فولت/0-5 أمبير، النطاق التلقائي).



6. معايرة المحول (الفئة 0.02).



7. معايرة عدادات الطاقة (الميكانيكية والإلكترونية).



8. التسجيل العابر التناظري والثنائي.



9. تشغيل مؤقت يصل إلى 3 كيلو هرتز.



10. وزن خفيف <18 كجم



11. وحدات اختبار برامج KRT كاملة الوظائف.



12. ضمان لمدة 3 سنوات للإصلاح المجاني والصيانة مدى الحياة.



13. ترقية البرمجيات مجانًا.





مرجع الطلب



نموذج المخرجات الحالية مخرجات الجهد
ك3166اي 6×35 أمبير عند 450 فولت أمبيرالأعلى /3×70 أمبير عند 850 فولت أمبيرالأعلى 7×310 فولت عند 90 فولت أمبير كحد أقصى
ك3163اي 6×35 أمبير عند 450 فولت أمبيرالأعلى /3×70 أمبير عند 850 فولت أمبيرالأعلى 4×310 فولت عند 124 فولت أمبير كحد أقصى
ك3130اي 3×35 أمبير عند 450 فولت أمبيرالأعلى 4×310 فولت عند 124 فولت أمبير كحد أقصى
ك3166 6×35 أمبير عند 450 فولت أمبيرالأعلى /3×70 أمبير عند 850 فولت أمبيرالأعلى 7×130 فولت عند 75 فولت أمبير كحد أقصى
ك3163 6×35 أمبير عند 450 فولت أمبيرالأعلى /3×70 أمبير عند 850 فولت أمبيرالأعلى 4×130 فولت عند 75 فولت أمبير كحد أقصى
ك3130 3×35 أمبير عند 450 فولت أمبيرالأعلى 4×130 فولت عند 75 فولت أمبير كحد أقصى





طلب





عناصر الاختبار ANSI® رقم.



وحدة دمج وتتابع IEDs الرقمية IEC61850 --



مرحل حماية المسافة 21



مرحلات المزامنة أو التحقق من المزامنة 25



مرحلات انخفاض الجهد 27



مرحلات الطاقة الاتجاهية 32



مرحلات التيار المنخفض أو القدرة المنخفضة 37



مرحلات التيار الزائد ذات التسلسل السلبي 46



مرحلات التيار الزائد/خطأ الأرض 50



مرحلات التيار الزائد/خطأ الأرض ذات الزمن العكسي 51



مرحلات عامل القدرة 55



مرحلات الجهد الزائد 59



مرحلات توازن الجهد أو التيار 60



مرحلات التيار الزائد الاتجاهية 67



مرحلات خطأ الأرض الاتجاهية 67N



مرحلات التيار الزائد للتيار المستمر 76



مرحلات قياس زاوية الطور أو الحماية من عدم التزامن 78



أجهزة إعادة الإغلاق التلقائية 79



مرحلات التردد 81



مرحلات حماية المحرك من الحمل الزائد 86



مرحلات الحماية التفاضلية 87



مرحلات الجهد الاتجاهية 91



مرحلات اتجاهية للجهد والطاقة 92



مرحلات التعثر 94



مرحلات تنظيم الجهد --



مرحلات المقاومة الزائدة، Z> --



مرحلات ذات مقاومة منخفضة، Z --



مُرحِّلات التأخير الزمني --







مميزة





1. 13 مخرجات قنوات (6×35A و7×310V)، كل قنوات الإخراج مستقلة ومتزامنة.



2. محاكي البطارية المتغيرة، تيار مستمر 0-350 فولت، 140 واط كحد أقصى.



3. 13 مخرجات قنوات منخفضة المستوى تصل إلى 8 فولت تيار متردد/10 فولت تيار مستمر كحد أقصى.



4. قياس 0-600 فولت / 0-5 أمبير تيار متردد/تيار مستمر في فئة 0.1.



5. وحدات اختبار رسومية وقوالب لاختبار مرحلات مختلفة.



6. إمكانية اختبار التتابع السريع في الوضع اليدوي.



7. اختبار اللقطة/البحث/التحقق والنقر.



8. منشأة الاستيراد والتصدير RIO/XRIO.



9. قم بالتبديل إلى اختبار الخطأ (SOTF).



10. نموذج نظام الطاقة للاختبار الديناميكي.



11. نظام تحديد المواقع العالمي المدمج و IRIG-B للاختبار المتزامن من البداية إلى النهاية.



12. عرض متجه عبر الإنترنت.



13. تفترض نتائج الاختبار التلقائية.



14. إنشاء تقرير الاختبار تلقائيًا.



15. كشف القطع، إنذار توصيل الأسلاك الخاطئة والحماية الذاتية، الحماية من الحمل الزائد والحرارة الزائدة.





المعلمة





 مخرجات الجهد
نطاق الإخراج والطاقة 7×310 فولت تيار متردد (LN) 90VA كحد أقصى لكل منهما
3×620 فولت تيار متردد (LL) 180VA كحد أقصى لكل منهما
3×350 فولت تيار مستمر (LN) 140 واط كحد أقصى لكل منهما
دقة AC: <0.03%Rd + 0.01Rg نموذجي / <0.07%Rd + 0.03Rg جوار.
تيار مستمر: ±10 مللي فولت عند <5 فولت، ±0.5% عند ≥5 فولت
دقة 1 ميلي فولت
تشويه <0.05% نموذجي / <0.1% جوار.
 المخرجات الحالية
نطاق الإخراج والطاقة 6×35 أمبير تيار متردد (LN) 450VA كحد أقصى لكل منهما
3×70 أمبير تيار متردد (2L-N) 850VA الحد الأقصى لكل منهما
1×100 أمبير تيار متردد (6 لتر-N) 1200 فولت أمبير كحد أقصى
3×20 أمبير تيار مستمر (LN) 300 واط كحد أقصى لكل منهما
دقة AC: <0.05%Rd + 0.02Rg نموذجي / <0.15%Rd + 0.05Rg جوار.
تيار مستمر: ±5 مللي أمبير عند <1 أمبير، ±0.5% عند ≥1 أمبير
دقة 1 مللي أمبير
تشويه <0.05%نوعي / <0.1%غوار.
 13 مخرجات قناة منخفضة المستوى
كمية 13 قناة، مقبس طيران ذو 16 سنًا
نطاق مخرجات الجهد تيار متردد 0-8 فولت، تيار مستمر 0-10 فولت
نطاق المخرجات الحالية الاسمي 2 مللي أمبير، الحد الأقصى المؤقت 10 مللي أمبير
طاقة الإخراج ≥0.5 فولت أمبير
دقة (0.01~0.8 فولت جذر متوسط ​​مربع): <0.05% نموذجي / <0.1% جوار.
(0.8~8 فولت جذر متوسط ​​مربع): <0.02% نموذجي / <0.05% جوار.
دقة 0.25 ملي فولت
التشوه (THD%) <0.05%نوعي / <0.1%غوار.
 التردد وزاوية الطور
نطاق التردد تيار مستمر ~1 كيلو هرتز، 3 كيلو هرتز مؤقت
دقة التردد ±1 جزء في المليون
دقة التردد 0.001 هرتز
مدى الطور -360°~360°
دقة الطور <0.05 درجة نموذجية / <0.1 درجة ضمان 50/60 هرتز
حل الطور 0.001 درجة
منافذ الألياف الضوئية وGOOSE Ethernet وفقًا لمعيار IEC61850 (وظيفة اختيارية)
منافذ الألياف

2×100Base-FX دوبلكس كامل، نوع LC


(اختياري إلى 10/100Mbit، نوع Ethernet RJ45)

نوع الألياف 62.5/125 ميكرومتر (ألياف بصرية متعددة، برتقالي أحمر)
الطول الموجي 1310 نانومتر
مسافة الإرسال >1كم
مؤشر

سرعة الضوء الأخضر: اتصال صالح


الرابط/الفعل الأصفر (الوامض): تبادل البيانات

 ملحوظة:جميع أجهزة هذه الوحدة جاهزة للتفعيل.
مصدر جهد تيار مستمر مساعد (محاكي البطارية)
يتراوح 0~350 فولت عند 140 واط كحد أقصى
دقة 0.5%Rg جوار.
الإدخال الثنائي
كمية 8 أزواج
يكتب رطب/جاف، قياس
عتبة 10~600 فولت تيار مستمر أو جهد حر، قابل للبرمجة
دقة الوقت 100 ميكرون
وقت الارتداد 0~25 مللي ثانية (يتم التحكم فيها بواسطة البرنامج)
النطاق الزمني لانهائي
أخطاء الوقت ±1 مللي ثانية عند 0.001~1 ثانية، ±0.1% عند>1 ثانية
العزل الجلفاني 4 معزولة مع كل زوجين
الإخراج الثنائي (نوع التتابع)
كمية 4 أزواج
يكتب جهات اتصال التتابع المجانية المحتملة، يتم التحكم فيها بواسطة البرنامج
سعة الكبح للتيار المتردد الحد الأقصى للجهد: 400 فولت تيار متردد / الحد الأقصى للتيار: 8 أمبير / الحد الأقصى للجهد: 2500 فولت تيار متردد
قدرة القطع بالتيار المستمر الحد الأقصى للجهد: 300 فولت تيار مستمر / الحد الأقصى للتيار: 5 أمبير / الحد الأقصى للجهد: 150 وات
 مخرج ثنائي (نوع أشباه الموصلات)
كمية 4 أزواج
يكتب مقبس طيران مفتوح المجمع، 14 سنًا
قدرة القطع بالتيار المستمر

5~15 فولت تيار مستمر / 5 مللي أمبير، 10 مللي أمبير كحد أقصى


لا يسمح بالتكييف

وقت الاستجابة 100 ميكرون
المزامنة
وضع المزامنة موصل هوائي من نوع GPS، SMA / IRIG-B / FT3 IEEE1588
 إمدادات الطاقة والبيئة
جهد الإدخال الاسمي 100~240 فولت تيار متردد
جهد الإدخال المسموح به 85~264 فولت تيار متردد، 125~350 فولت تيار مستمر
التردد الاسمي 50/60 هرتز
التردد المسموح به 45 هرتز ~ 65 هرتز
استهلاك الطاقة 1500 فولت أمبير كحد أقصى
نوع الاتصال مقبس التيار المتردد القياسي 60320
درجة حرارة التشغيل -10 درجة مئوية ~ 55 درجة مئوية
درجة حرارة التخزين -20 درجة مئوية ~ 70 درجة مئوية
رطوبة <95% رطوبة نسبية، غير متكثفة
آحرون
اتصال الكمبيوتر إيثرنت RJ45، 10/100/1000M
محطة التأريض مقبس الموزة 4 مم
وزن 18كجم
الأبعاد (العرض×العمق×الارتفاع) 468×375×164(مم)







وحدات اختيارية





مدخل قياس التيار المستمر (معاير المحول)



◆ مدخل الجهد



المدى: 0~±10 فولت تيار مستمر



الحد الأقصى للإدخال: ±11 فولت تيار مستمر



الدقة: <0.02% rg نموذجي / <0.05% rg جوار.



معاوقة الإدخال: 1M أوم



◆ المدخلات الحالية



المدى: 0~±1mA / 1~20mA، نطاق تلقائي



الحد الأقصى للإدخال: 600 مللي أمبير



الدقة: <0.02% rg نموذجي / <0.05% rg جوار.



معاوقة الإدخال: 15 أوم





مدخل قياس التيار المتردد/المستمر (عداد قياسي)



◆ كمية الإدخال: 8 قنوات (مزيج مع أزواج الإدخال الثنائية).



◆ نطاق الجهد: 0~600 فولت جذر متوسط ​​مربع (Rg: 0.1 فولت، 1 فولت، 10 فولت، 60 فولت، 600 فولت).



◆ دقة الجهد: <0.1% Rg



◆ النطاق الحالي: 0~5أذرع (مدخل المشبك، 30ذراع اختياري).



◆ دقة التيار: <0.1% Rg.



◆ معدل العينة: 10 كيلو هرتز.



◆ معاوقة الإدخال: 600 كيلو أوم



◆ نطاق التردد: 45~65 هرتز، الدقة <0.01 هرتز.



◆ دقة الطور: 0~360°، <0.2° نموذجي.





مسجل مؤقت



◆ كمية الإدخال: 8 قنوات إدخال (مزيج مع أزواج الإدخال الثنائية).



◆ وقت التسجيل: الحد الأقصى 50 ثانية.





معايرة عداد الطاقة



◆ استخدام المستشعر: العدادات الميكانيكية / العدادات الإلكترونية.



◆ خرج المستشعر: المستوى العالي: >4.5 فولت، المستوى المنخفض: <0.2 فولت.



◆ مدخل النبضة: منفذ إدخال نبضة واحد.



◆ نطاق النبضة: مدخل النبضة 500 كيلو هرتز بحد أقصى.



◆ خرج النبضة: خرج ترانزستور واحد، مجمع مفتوح، 5-15 فولت تيار مستمر/5 مللي أمبير.
