| الاسم التجاري: | KINGSINE |
| رقم الطراز: | K68i |
| الـ MOQ: | 1 مجموعة |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | T / T مقدما، L / C |

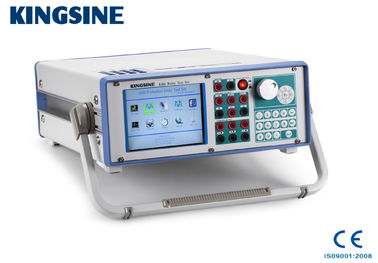

مجموعة اختبار الإرسال العالمي للأتمتة K68i، مرحلة واحدة
◆ اختبار التفاضل
◆ اختبار تسلسل الحالة
◆ اختبار خصائص الوقت
◆ اختبار مسافة مسبق
◆ اختبار المزامنة
◆ تكرار الخطأ (تكرار الخطأ)
◆ اختبار التيار المباشر
◆ اختبار التيار المتردد
◆ اختبار الإرسال عن بعد
◆ الاختبار الهارموني
◆ اختبار التردد
◆ 8 أزواج من المدخلات الثنائية
◆ 4 أزواج من المخرجات الثنائية
| النموذج | المخرجات الحالية | مخرجات الجهد | ||||
| K68 | 3 × 35A @ 450VA أقصى | 4×130 فولت @ 75VA max | ||||
| K68i | 3 × 35A @ 450VA أقصى |
4 × 300 فولت @ 120 فولت |
||||
1. قنوات الخروج المستقلة عالية الحرارة 3 × 35A و 4 × 300V.
2الوزن الخفيف < 23.5 كجم
3. المدمج 6.4 "شاشة TFT LCD اللون الحقيقي، لوحة مفاتيح ومدمج دوار، التحكم الكامل دون الكمبيوتر المحمول.
4وحدات اختبار البرمجيات المتقدمة اختياري
5ثلاث سنوات من الضمان للصيانة المجانية طوال الحياة
6تحديث برنامج مجاني
| عناصر الاختبار | رقم ANSI® | |||||
| رله حماية المسافة | 21 | |||||
| أجهزة نقل التزامية أو التحقق من التزامية | 25 | |||||
| رلايات منخفضة الجهد | 27 | |||||
| رلايات الطاقة الاتجاهية | 32 | |||||
| رلايات تحت التيار أو تحت القوة | 37 | |||||
| رلايات التسلسل السلبي | 46 | |||||
| إرسالات التيار الزائد / خطأ الأرض | 50 | |||||
| إرسالات الفشل الزمنية العكسية | 51 | |||||
| رلايات عامل الطاقة | 55 | |||||
| رلايات الاضطراب | 59 | |||||
| إرسالات توازن الجهد أو التيار | 60 | |||||
| رلايات التيار الزائد الاتجاهية | 67 | |||||
| إرسالات خطأ الأرض الاتجاهية | 67N | |||||
| رلايات التيار المتزايد المباشر | 76 | |||||
| رلايات قياس زاوية المرحلة أو حماية خارج الخطوة | 78 | |||||
| أجهزة إعادة الإغلاق التلقائية | 79 | |||||
| رلايات التردد | 81 | |||||
| مرسلات حماية الحركة الزائدة للمحرك | 86 | |||||
| رلايات الحماية التفاضلية | 87 | |||||
| رلايات الجهد التوجيهي | 91 | |||||
| رلايات الاتجاهية للجهد والطاقة | 92 | |||||
| إرسالات التشغيل | 94 | |||||
| رلايات تنظيم الجهد | ... | |||||
| مرسلات الإعاقة الزائدة، Z> | ... | |||||
| مرسلات انخفاض العائق، Z | ... | |||||
| إرسالات تأخير الوقت | ... | |||||
1. 7 قنوات (4 فولت + 3I) المخرجات، كل قنوات الخروج مستقلة والتحكم في وقت واحد
قيم الكبر و زاوية المرحلة و التردد، قادرة على حقن موجات الجانب المتردد و المتردد و حتى 20 ×
الهارمونيات.
2محاكي بطارية متغيرة، DC 0-300V، 120واط أقصى.
3-مركز اختبار الإرسال السريع في وضع يدوي
4. إبدال اختبار العيب ((SOTF).
5اختبار مزامنة جي بي إس من نهاية إلى نهاية
6عرض فيكتور على الانترنت
7إنشاء تقرير اختبار تلقائي
8- مكافحة القطع الكشف عن التشغيل الخاطئ ربط الإنذار وحماية الذات، والتحمية من الإفراط في الحرارة
| مخرجات الجهد | ||||||
| نطاق الخروج والقوة | 2×600 فولت AC (L-L) | 240 فاو أقصى لكل واحد | ||||
| 1×600 فولت متزامن (L-L) | 240W كحد أقصى | |||||
| 3 × 300 فولت متواصل (L-N) | 120 واط كحد أقصى لكل واحد | |||||
| الدقة |
± 2mV @ 0.2 ~ 2V ac
|
|||||
|
± 10mV @ 0.5V ~ 5Vdc
|
||||||
| القرار | 1mV | |||||
| تشويه | < 0. 1% غوار / < 0. 05% تايب | |||||
| المخرجات الحالية | ||||||
| نطاق الخروج والقوة | 3 × 35A ac ((L-N) | 450 فاو أقصى لكل واحد | ||||
| 1 × 105A ac ((3L-N) | 1200VA أقصى | |||||
| 3 × 20A dc ((L-N) | 300 واط كحد أقصى لكل واحد | |||||
| الدقة |
± 1mA @ 0.2A ~ 0.5A ac
|
|||||
|
±5mA @ 0.2A ~ 1Adc
|
||||||
| القرار | 1mA | |||||
| تشويه | < 0. 1% غوار / < 0. 05% تايب | |||||
| مخرج التردد | ||||||
| النطاق | 5 ~ 1000 هرتز | |||||
| الدقة |
< 1ppm @ 5 ~ 65 هرتز
|
|||||
| القرار | 0.001 هرتز | |||||
| مخرج المرحلة | ||||||
| النطاق | -360°~360° | |||||
| الدقة | <0.05°Typ. / <0.1° Guar | |||||
| القرار | 0.001 درجة | |||||
| مصدر الجهد المستمر (محاكي البطارية) | ||||||
| النطاق | 0 ~ 300 فولت @ 180 واط | |||||
| مدخل ثنائي | ||||||
| كمية | 8 أزواج | |||||
| خصائص المدخلات | 0 ~ 400Vdc / خالية من الإمكانات | |||||
| دقة الوقت | <0.1ms | |||||
| أقصى حد لقياس الوقت | 999.999s | |||||
| وقت الإقلاع | 0 ~ 25ms | |||||
| الناتج الثنائي | ||||||
| كمية | أربعة أزواج | |||||
| النوع | الاتصالات المحتملة المجانية للوسائط،تتحكم بالبرمجيات | |||||
| القدرة على الكسر | Vmax: 300Vac Imax: 4A Pmax: 1000VA Vmax: 300Vdc Imax: 4A Pmax: 300W |
|||||
| التزامن | ||||||
| وضع المزامنة | نظام تحديد المواقع الخارجي (اختياري) | |||||
| هارمونية | ||||||
| الأرقام المتداخلة | 2 ~ 20 مرة | |||||
| إمدادات الطاقة والبيئة | ||||||
| الجهد الإدخالي الاسمي | 110V / 220V / 230Vac معين، ± 10% | |||||
| التردد الاسمي | 50 / 60 هرتز | |||||
| التردد المسموح به | 45 هرتز ~ 65 هرتز | |||||
| استهلاك الطاقة | 1500 فا أقصى | |||||
| نوع الاتصال | مصدر التيار المتردد القياسي 60320 | |||||
| درجة حرارة العمل | 0°C~55°C | |||||
| درجة حرارة التخزين | -20°C~70°C | |||||
| الرطوبة | < 95% RH ، غير مكثف | |||||
| غيرها | ||||||
| اتصال جهاز الكمبيوتر | RJ45 Ethernet، 10/100/1000M | |||||
| محطة الترسيم | مخرج الموز 4 مليمتر | |||||
| الوزن | 23.5 كجم | |||||
| الأبعاد ((W × D × H) | 360×480×140 ((ملم) | |||||
