| الاسم التجاري: | Kingsine |
| رقم الطراز: | KT210 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | L / C ، T / T |

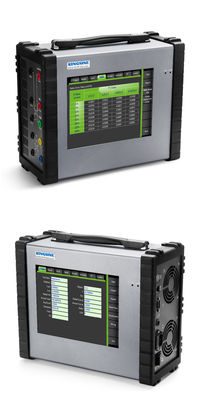

مجموعة اختبار المحولات الحالية IEC60044-1 محلل CT KT210
وصف محلل المحولات الحالية
وظيفة القياس الكاملة ، يمكنها اختبار جميع أنواع المحولات الحالية للحمل الزائد الثانوي ، ومقاومة الحلقة الثانوية ، وخصائص الإثارة ، والخصائص العابرة ، وفرق النسبة ، وفرق الزاوية والقطبية.يمكنه أيضًا اختبار معامل الحد الدقيق (ALF) ، معامل أمان الجهاز (FS) ، ثابت الوقت الثانوي (Ts) ، معامل البقايا (Kr) ، معامل المنطقة العابرة (Ktd) ، جهد الانثناء ، التيار ، المستوى ، محاثة التشبع ، un- محاثة التشبع ، منحنى خطأ 5٪ 10٪ ، من محول التيار ، حلقة التباطؤ لمحول التيار ، وتقييم نتيجة الاختبار وفقاً لمعيار محدد.
سمة من سمات مجموعة اختبار المحولات الحالية
| ● | دقة قياس عالية ، دقة المقاومة 0.1٪ + 1mΩ ، دقة المرحلة ± 0.05 درجة ، دقة متغيرة ± 0.1٪ (1-5000) ، دقة متغيرة ± 0.2٪ (5000-10000). |
| ● | يمكنه اختبار المحول الحالي وفقًا لمعايير IEC60044-1 و IEC60044-6 و IEC61869-2 و ANSI30 / 45 وما إلى ذلك. |
| ● | وظيفة القياس الكاملة ، يمكنها اختبار جميع أنواع المحولات الحالية للحمل الزائد الثانوي ، ومقاومة الحلقة الثانوية ، وخصائص الإثارة ، والخصائص العابرة ، وفرق النسبة ، وفرق الزاوية والقطبية.يمكنه أيضًا اختبار معامل الحد الدقيق (ALF) ، ومعامل أمان الجهاز (FS) ، وثابت الوقت الثانوي (Ts) ، ومعامل البقايا (Kr) ، ومعامل المنطقة العابرة (Ktd) ، والجهد الانعطاف ، والتيار ، والمستوى ، وتحريض التشبع ، و- محاثة التشبع ، منحنى خطأ بنسبة 5٪ 10٪ ، لمحول التيار ، حلقة التباطؤ لمحول التيار ، وتقييم نتيجة الاختبار وفقًا لمعيار محدد. |
| ● | اختبار PT بالنسبة إلى PT الاستقرائي بناءً على تعريف GB1207-2006 (IEC60044-2) ، يمكن أيضًا اختبار KT210 CT / PT Analyzer.يمكن لمحلل KT210 CT / PT إجراء اختبار النسبة المتغيرة والقطبية وإثارة الملف الثانوي لـ PT الاستقرائي. |
مواصفات جهاز اختبار المحولات الحالية
| مدخلات قياس الجهد | |
| نطاق الإدخال الثانوي | 0 ~ 300 فولت |
| ماكس الركبة بوينت | 30 كيلو فولت |
| دقة المدخلات الثانوية | ± 0.1٪ |
| نطاق الإدخال الأساسي | 0 ~ 30 فولت |
| دقة المدخلات الأولية | ± 0.1٪ |
| انتاج | | |
| الجهد الناتج | 0 فاك إلى 120 فاك |
| التيار الخارج | 0 أ إلى 5 أ (15 أ ذروة) |
| انتاج الطاقة | 0 VA إلى 450 VA (ذروة 1500 VA) |
| التيار الكهربائي الرئيسي | |
| مساهمة الجهد | 176 Vac إلى 264 Vac @ 10A Max |
| جهد الإدخال المسموح به | 120 Vdc إلى 370 Vdc @ 5A Max |
| تكرر | 50/60 هرتز |
| التردد المسموح به | من 47 هرتز إلى 63 هرتز |
| الإتصال | مقبس تيار متردد قياسي 60320 |
| الأبعاد المادية | |
| الحجم (العرض × الارتفاع × العمق) | 360 × 140 × 325 ملم |
| وزن | <8 كجم (بدون ملحقات) |
| ظروف البيئة | |
| درجة حرارة التشغيل | -10 درجة مئوية حتى + 55 درجة مئوية |
| درجة حرارة التخزين | -25 درجة مئوية حتى +70 درجة مئوية |
| رطوبة | الرطوبة النسبية 5٪ حتى 95٪ بدون تكاثف |
ميزة ال نظام اختبار المحولات الحالية
سهل التشغيل محلل CT / PT ،
120V / 15A الإخراج الحالي ،
9.7 بوصة تعمل باللمس ،
IEC60044-1 ، IEC60044-6 ، IEC61869-2 ، معيار ANSI30 / 45
ثبات عالي للاختبار CT جلبة ؛
التعليمات
س: هل يمكن للجهاز اختبار وظيفة المرحلات المزامنة أو التحقق من التزامن؟
ج: نعم.
س: ماذا عن ضمان الإصلاح؟
ج: تتمتع جميع منتجاتنا بضمان لمدة 3 سنوات للإصلاح المجاني وصيانة مدى الحياة.
س: ما هي المزايا الفنية الخاصة بك؟
ج: سهل التشغيل ، والقياس بسرعة ، ويمكن إجراء جميع الاختبارات تلقائيًا بناءً على نفس نوع خط الاتصال باستثناء قياس مقاومة الحمل الزائد.
|
|
