الاسم التجاري: | Kingsine |
الـ MOQ: | 1 مجموعة |
وقت التسليم: | 15 يوم عمل |
شروط الدفع: | تي/T مقدما، خطاب الاعتماد |

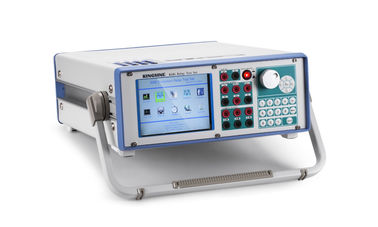

مجموعة اختبار الحقن الثانوي لمركب الحماية K68i
1اختبار سهل
2قائمة التشغيل، عملية بسيطة
3الطاقة: 1000 فاو
4مع وظيفة الكشف عن الأرضية ذاتية الاحتواء
5.أقصى فولتاج التحول يمكن أن يصل إلى 300 فولت في كل مرحلة
6. كل شيء في واحد تصميم جهاز فحص رلاي مع 6.4 بوصة شاشة LCD
الحل الأكثر فعالية لاختبار الإرسال!
مع كل شيء في تصميم واحد، قادرة على اختبار معظم الرالات عن طريق اليد أو الأتمتة!
ميزات البرنامج
1قادرة على اختبار معظم المرورات يدويا أو تلقائيا: المرورات الجهد، المرورات الحالية، مرورات التردد،
رلايات الطاقة، رلايات العائق، رلايات الارتباط، رلايات المسافة، الخ.
2مع وظيفة الكشف عن التراكم الذاتي ، يمكن أن تظهر واجهة البرنامج ما إذا كان
سواء كانت أرضية جيداً أم لا، فإنها تضمن بفعالية سلامة الاختبار.
خصائص الأجهزة
1الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز
2. 4 مرحلة صلصة التيار المتردد الجهد و 3 مرحلة صلصة التيار المتردد يمكن أن تؤدي معا، حتى النطاق،
مرحلة، ويمكن تعيين التردد بشكل مستقل.
3. أقصى فولتاج التيار المتردد يمكن أن تصل إلى 300V كل مرحلة ، وتقديم المستقلة Aux. DC للأجهزة التي تم اختبارها ، 0 ~ 300
V/0.6A (بدون قطب ويمكن ضبطه)
4تقدم أنواع مختلفة من منفذ الكمبيوتر: منفذ USB، منفذ RJ45، منفذ فيديو VGA، منفذ USB / RJ45
مريحة لنقل البيانات ، يمكن توصيل منفذ الفيديو VGA بالمشروع وسهلة للدراسة والتدريب ؛
5. حياة طويلة جداً مشفر الدوار + لوحة مفاتيح وظيفية
البيانات التقنية لـ K68
مولدات الجهد |
||
الإعداد النطاق |
4-المرحلة التيار المتردد (L-N) |
4 × 0... 300 فولت |
|
التيار المتردد ثنائي المراحل (L-L) |
2x 0...600 فولت |
القوة |
4-المرحلة التيار المتردد (L-N) |
4 × 110VA ، عند 0... 300 فولت |
|
التيار المتردد ثنائي المراحل (L-L) |
2 × 220 فولت، عند 0... 600 فولت |
الدقة |
< 0.07% قراءة + 0.03% نطاق مضمون عند 0-300 فولت <0.04٪ القراءة + 0.01٪ النطاق النموذجي عند 0-300V |
|
القرار |
1mV |
|
مولدات التيار |
||
الإعداد النطاق |
3-المرحلة التيار المتردد (L-N) |
3 × 0... 35 A |
|
التيار المتردد من مرحلة واحدة (3L-N) |
1 × 0... 105 A |
القوة |
3-المرحلة التيار المتردد (L-N) |
1x 450VA، عند 0... 35A |
|
التيار المتردد من مرحلة واحدة (3L-N) |
1 × 1000VA ، عند 0... 105A |
الدقة |
<0.14٪ القراءة + 0.06% نطاق مضمون عند 0-35A <0.05٪ القراءة + 0.02٪ النطاق النموذجي عند 0-35A |
|
القرار |
1mA |
|
مولدات، عامة |
||
التكرار |
النطاق |
0... 1000 هرتز |
|
الدقة / الانجراف |
الخطأ < 0.001 هرتز عند 10... 65 هرتز الخطأ < 0.01 هرتز عند 65 هرتز...450 هرتز الخطأ < 0.02 هرتز عند 450 هرتز...1000 هرتز |
|
القرار |
0.001 هرتز |
المرحلة |
النطاق |
- 360 درجة |
|
الدقة / الانجراف |
الخطأ < 0.2 درجة |
|
القرار |
0.1° |
الوقت |
النطاق |
0... 999, 999.999 |
|
الدقة / الانجراف |
الخطأ < 1ms |
مولدات التيار المباشر |
||
نطاقات الجهد |
0... 300 فولت/180 فولت |
|
نطاقات التيار |
0... 20A/300W |
|
الدقة |
الخطأ <0.1% القراءة + نطاق 0.1% مضمون عند 0...300 فولت الخطأ <0.1% القراءة + 0.1% النطاق المضمون عند 0...20 A. |
|
القرار |
1mA؛ 1mV |
|
إمدادات التيار المباشر |
||
النطاق |
0300 فولت/0.6A |
|
المدخلات الثنائية |
||
الرقم |
8 أزواج |
|
الجهد المتوافق |
10 فولت... 250 فولت مشترك |
|
نتائج ثنائية |
||
الرقم |
4 أزواج |
|
السعة |
250 فولت / 3A (AC / DC) |
|
التزامن |
||
وضع المزامنة |
نظام تحديد المواقع |
|
هارمونية |
||
أوقات التداخل الهارموني |
2... 9 مرات |
|
إمدادات الطاقة |
||
الجهد الإدخالي الاسمي |
220V±20% VAC، مرحلة واحدة |
|
القوة |
1000VA |
|
التردد الاسمي |
50±10% هرتز |
|
الظروف البيئية |
||
درجة حرارة العمل |
-5 درجة مئوية... 55 درجة مئوية |
|
درجة حرارة التخزين |
-20 درجة مئوية... 75 درجة مئوية |
|
نطاق الرطوبة |
5%... 90% غير مكثفة |
|
الوزن |
20 كجم |
|
الأبعاد |
460 ((D) × 140 (W) × 360 (H) mm |
|
واجهة |
RJ45 ، USB ، VGA |
قائمة اختبار الإرسال الرئيسية
سلسلة K68 |
K68 |
3x35A ، 4x130V ، وحدات 5 وظائف ، Ethernet ، TFT LCD ، WinCE |
K68i |
3x35A ، 4x300V ، وحدات 5 وظائف ، Ethernet ، TFT LCD ، WinCE |
الوظائف الرئيسية
البنود |
لا |
رلايات التيار الزائد |
51/76 |
رلايات الزمن المعاكس |
50 |
رلايات تحت التيار |
37 |
مرسلات الخلل الأرضي |
50 |
رلايات التيار الزائد الاتجاهية |
67 |
إرسالات خطأ الأرض الاتجاهية |
67N |
رلايات الاضطراب |
59 |
رلايات منخفضة الجهد |
27 |
رلايات الجهد التوجيهي |
91 |
رلايات الطاقة الاتجاهية |
32 |
رلايات عامل الطاقة |
55 |
معدات الحماية عن بعد (مرحلة بخطوة) |
21 |
أجهزة إعادة الإغلاق التلقائية |
79 |
إرسالات التشغيل |
94 |
رلايات تنظيم الجهد |
|
مرسلات الإعاقة الزائدة، Z> |
|
مرسلات انخفاض العائق، Z |
|
إرسالات تأخير الوقت |
|
