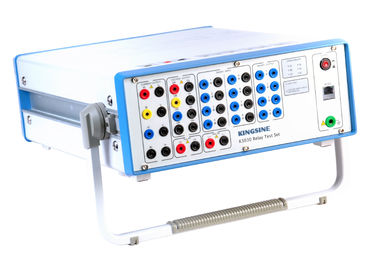

مجموعة اختبار الحقن الثانوي ذو الاستقرار الجيد 4 مراحل K3030

مولدات الجهد

ضبط

نطاق

4 مراحل AC (LN)

4 × 0 ... 130 فولت

تيار متردد مرحلتين (ليرة لبنانية)

2 × 0 ... 260 فولت

قوة

4 مراحل AC (LN)

4 × 70 فولت أمبير ، عند 0 ... 130 فولت

تيار متردد مرحلتين (ليرة لبنانية)

2 × 140 فولت أمبير ، عند 0 ... 260 فولت

صحة

<0.07٪ قراءة + نطاق 0.03٪ مضمون

عند 0 ... 130 فولت

<0.02٪ قراءة + 0.01٪ نطاق نموذجي

عند 0-130 فولت

الدقة

1mV

المولدات الحالية

ضبط

نطاق

3 أطوار AC (LN)

3 × 0 ... 30 أ

تيار متردد أحادي الطور (2L-N)

1 × 0 ... 60 أ

تيار متردد أحادي الطور (3L-N)

1 × 0 ... 90 أ

قوة

3 أطوار AC (LN)

3x 450VA ، عند 0 ... 30A

تيار متردد أحادي الطور (2L-N)

1x 520VA ، عند 0 ... 60 أمبير

تيار متردد أحادي الطور (3L-N)

1 × 1200 فولت أمبير ، عند 0 ... 90 أمبير (كحد أقصى)

صحة

<0.07٪ قراءة + نطاق 0.06٪ مضمون عند 0-30A

<0.02٪ قراءة + 0.02٪ نطاق نموذجي عند 0-30A

الدقة

1 مللي أمبير

المولدات العامة

تكرر

نطاق

0 ... 1000 هرتز

الدقة / الانجراف

خطأ <0.001 هرتز عند 10 ... 65 هرتز ،

خطأ <0.01 هرتز عند 65 هرتز ... 450 هرتز

خطأ <0.02 هرتز عند 450 هرتز ... 1000 هرتز

الدقة

0.001 هرتز

مرحلة

نطاق

- 360 درجة ... + 360 درجة

الدقة / الانجراف

خطأ <0.2 درجة

الدقة

0.1 درجة

الموقت

نطاق

لانهائي

الدقة / الانجراف

خطأ <0.1 مللي ثانية

مولدات التيار المستمر

نطاقات الجهد

0 ... 300 فولت / 180 واط

النطاقات الحالية

0 ... 20 أمبير / 300 واط

صحة

<0.07٪ قراءة + نطاق 0.03٪ مضمون عند 0-300 فولت

<0.04٪ قراءة + 0.02٪ نطاق نموذجي عند 0-300 فولت

<0.14٪ قراءة + نطاق 0.06٪ مضمون عند 0-20A

<0.05٪ قراءة + 0.02٪ نطاق نموذجي عند 0-20A

الدقة

1mA ؛1 مللي فولت

العرض Aux DC

نطاق

0 ... 300 فولت / 0.6 أمبير

المدخلات الثنائية

رقم

8 أزواج

الجهد المتوافق

10 فولت ... 250 فولت تيار مستمر

نواتج ثنائية

رقم

4 أزواج

الاهلية

250V / 3A AC / DC

التزامن

وضع التزامن

GPS

متناسق

أوقات التداخل التوافقي

2 ... 20 مرة

مزود الطاقة

جهد الدخل الاسمي

220VAC ± 20٪

قوة

1000 فولت أمبير

التردد الاسمي

47 هرتز .... 65 هرتز

الظروف البيئية

درجة حرارة التشغيل

-5 درجة مئوية ... 55 درجة مئوية

درجة حرارة التخزين

-20 درجة مئوية ... 75 درجة مئوية

نطاق الرطوبة

5٪ ... 90٪ ، دون تكاثف

وزن

20 كغ

أبعاد

460 (د) × 140 (عرض) × 360 (ارتفاع) ملم

اتصال بجهاز الكمبيوتر

RJ45 ،

نموذج

القنوات

مخرجات التيار المتردد

K3063i / K3063Li

10 قنوات إخراج

6 * 30 أمبير / 3 * 40 أمبير / 4 * 300 فولت

K3030i / K3030Li

7 قنوات إخراج

3 * 30 أمبير / 4 * 300 فولت

K3066

13 قناة إخراج

6 * 20 أمبير / 3 * 40 أمبير / 7 * 130 فولت

K3063

10 قنوات إخراج

6 * 20 أمبير / 3 * 40 أمبير / 4 * 130 فولت

K3040

7 قنوات إخراج

3 * 40 أمبير / 4 * 130 فولت

K3030

7 قنوات إخراج

3 * 30 أمبير / 4 * 130 فولت

العناصر

IEEE (R) No.

تتابع التزامن

تحويل خطأ

تزامن GPS

مرحلات التيار الزائد

50/76

مرحلات التيار الزائد المعكوسة

51

مرحلات التيار الخفي

37

مرحلات خطأ الأرض

50

مرحلات التيار الزائد الاتجاهية

67

مرحلات خطأ الأرض الاتجاهية

67N

مرحلات الجهد الزائد

59

مرحلات انخفاض الجهد

27

مرحلات الجهد الاتجاهي

91

مرحلات الطاقة الاتجاهية

32

مرحلات عامل القدرة

55

الحماية التفاضلية (الدوائر التفاضلية)

87

معدات حماية المسافة (مرحلة تلو الأخرى)

21

مرحلات التيار الزائد ذات التسلسل السلبي

46N

حماية المحرك الزائد

51/86

أجهزة الإغلاق التلقائي

79

مرحلات تنطلق

94

مرحلات تنظيم الجهد

مرحلات الإفراط في المقاومة ، Z>

مرحلات نقص المقاومة ، Z

مرحلات تأخير الوقت
