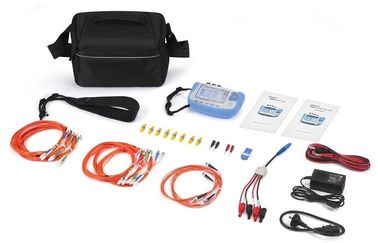

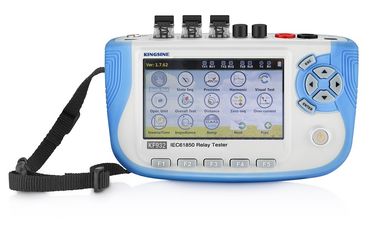

تتابع KF932 IEC61850 تتابع مطبق على ترحيل الحماية الرقمية
تفصيل سريع:
1.Com معيار IEC61850 ، تطبق على ترحيل الحماية الرقمية ، جهاز القياس والتحكم ، ذكي
محطة ، اختبار وحدة الدمج واختبار نظام التحكم الفرعي.

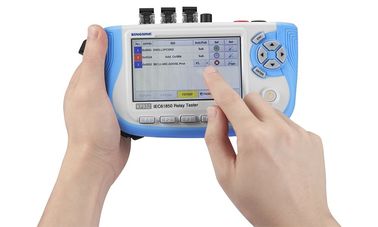

2. touch شاشة ولوحة المفاتيح ، لتلبية مختلف استخدام العادات.
3.4400mAh بطارية ليثيوم سعة كبيرة ، والعمل المستمر لأكثر من 10 ساعة.
حجم 4.Small ، سهلة المحمولة.
تخصيص:
يتم تطوير KF932 IEC61850 تتابع الفاحص على أساس المعايير الذكية ذات الصلة محطة فرعية ل
تحليل الرسالة SV و GOOSE و B و IEEE1588 ، وحساب حجم ومرحلة وتكرار
من الجهد والتيار ، والمراقبة في الوقت الحقيقي من محطة الظاهري GOOSE.
تلقي اختبار حلقة مغلقة من الأجهزة الذكية عبر SV ، إرسال رسالة GOOSE والاشتراك و
نشر رسائل GOOSE ؛ يتم تحقيق وظيفة الكشف عن الطور بتحليلها وحسابها
كتل تحكم مختلفة يمكن إتمام استخدام الإدخال الثنائي وإخراج الاتصال الثابت على
تأخير نقل مربع عملية ذكية و SOE على دقة القياس ؛ SV و
تحليل إحصاءات الاستثناء GOOSE وظيفة التزامن لتحقيق التكامل بين الوحدة
منفصلة ، وخسر الإطار وقياس التأخر المطلق.
مع حجم صغير ، المس أداء تشغيل الراحة والقياس القوي و
قدرات الاختبار والتحليل ، KF932 مجموعة اختبار التتابع الرقمي المحمولة هو إلى حد كبير لتلبية ذكي
تشغيل المحطة الفرعية ، صيانة وتصحيح أجهزة الحماية والمراقبة والتحكم ،
المحطات الذكية ووحدة الدمج ونظام التحكم في المحطة الكشف والتشغيل
المتطلبات.
ميزات تقنية
لا. | عنصر التحليل | محتوى التحليل |
قياس SMV و
تحليل | اعتراض |
يعترض تلقائيًا رسائل SV من 3
المنافذ البصرية وواجهة بصرية واحدة |
قيمة فعالة |
قناة عرض في الوقت الحقيقي من السعة ، المرحلة
والتردد | |
| تخطيط الذبذبة |
عرض في الوقت الحقيقي من الطول الموجي | |
| مكون التسلسل |
في الوقت الحقيقي عرض التسلسل الموجب V1 ، تسلسل سلبي V2 ، صفر تسلسل إيجابي
V0 من الحجم والطور | |
| قوة |
عرض في الوقت الحقيقي من مرحلة ABC وثلاثة الطور النشط ، القوة التفاعلية ، القوة الظاهرة
وعامل الطاقة | |
| Vectorgraph |
العلاقة بين الحجم والمرحلة يتم عرض الجهد على ثلاث مراحل والتيار في شكل متجه | |
| متناسق |
عرض في الوقت الحقيقي 0 ~ 19 التوافقيات ، والعرض المحتوى التوافقي في شكل الرسوم البيانية | |
| معلمة الرسالة |
عرض في الوقت الحقيقي للرسالة الحالية المعلمات والرسالة الأصلية وتحليلها رسالة | |
رسالة غير طبيعية |
عدد الرسائل غير الطبيعية | |
قيمة منفصلة |
عدد الرسائل في كل منفصلة | |
GOOSE التحليلية و تحليل | اعتراض |
اعتراض رسائل GOOSE تلقائيًا من 3 منافذ بصرية |
| محطة افتراضية |
عرض في الوقت الحقيقي من حالة الظاهرية محطة ، دعم مجموعة متنوعة من العرض. تلقائيا تسجيل وقت إعادة تعيين الظاهري طرفية. | |
| رسالة |
عرض في الوقت الحقيقي لقيمة الرسالة الحالية وقيمة الرسالة الأصلية. | |
| رسالة غير طبيعية |
عدد الرسائل غير الطبيعية | |
| الآخرين | مسجل |
تسجيل وتحليل رسائل خارج الخط |
قياس التدفق وقوة ابتكارية |
إحصاءات في الوقت الحقيقي لحجم حركة مرور الشبكة و تلقى الطاقة الضوئية | |
رسالة PCAP
تحليل |
تحليل دون اتصال للرسائل المخزنة في PCAP شكل | |
| اختبار القطبية |
اختبار قطبية المحولات | |
| قياس | الاختبار اليدوي |
من خلال إخراج الرسائل SV ، GOOSE محاكاة الرسائل و الاشتراك معًا مع المدخلات الثنائية والإخراج من الاتصال الثابت لحماية ومراقبة ومراقبة العبوات الناسفة فحص الجهاز. |
| الدولة التسلسل |
عن طريق إخراج عدة حالات متتالية ، ل اختبارات المعرفة من قبل المستخدم حجم ومرحلة وتواتر الجهد والتيار يمكن ضبطه. إعداد حالة محطات GOOSE الافتراضية لتلبية اختبار مختلف المتطلبات. | |
| IED |
قياس تأخير النقل والوقت المملوكة للدولة دق بين GOOSE والجاد اتصل. | |
فرضه متناسق |
يتم فرض 2 ~ 19 التوافقيات على الناتج الجهد والتيار الحالي تحقيق اختبار أجهزة العبوات الناسفة مثل الحماية والقياس والتحكم. |
المقياس التقني
1 التيار الكهربائي
مزود الطاقة | |
| البطارية |
بطارية ليثيوم سعة كبيرة |
| محول الطاقة |
الإدخال: AC100 ~ 240V، 50 / 60HZ، 0.7A الإخراج: DC15V، 1.66A |
2 استهلاك الطاقة
استهلاك الطاقة | |
| استهلاك الطاقة |
≤ 6W |
| امدادات الطاقة العاملة |
العمل المستمر ل morethan 10 ساعة |
3 واجهة منفذ الاتصالات
منفذ اتصال إيثرنت بصري | |
| نموذج |
100Base-FX (شبكة الألياف الضوئية ثنائية الاتجاه بالكامل 100M) |
| نوع المنفذ |
LC |
| الطول الموجي |
1 310 نانومتر |
| مسافة الإرسال |
≧ حديد 1Km |
| الوضعية |
IEC61588 تايمز ورسائل الشبكة الأخرى |
واجهة الاتصال المنفذ التسلسلي الضوئي | |
| رقم المنفذ |
2 جهاز كمبيوتر شخصى |
| نوع المنفذ |
ST |
| الطول الموجي |
62.5 / 125μmmMultimode fiber، Wavelength850nm |
| مسافة الإرسال |
≧ حديد 1Km |
| الوضعية |
تلقي / إرسال IEC60044-7 / 8 (FT3) ، توقيت IRIG-B إشارة الإرسال والاستقبال |
واجهة الاتصالات التناظرية المدخلات | |
| رقم المنفذ |
1 زوج |
| نوع المنفذ |
محطة المطاط |
واجهة الاتصال / الإخراج الاتصال الثابت الاتصال | |
| رقم المنفذ |
2 أزواج |
| نوع المنفذ |
مأخذ الطيران إلى محطة المطاط |
فتحة بطاقة TF بطاقة | |
| رقم المنفذ |
1 جهاز كمبيوتر شخصى |
| الوضعية | بطاقة TF لاستيراد تكوين المحطة بأكملها ملف ، وثائق تسجيل ، تخزين / تصدير الاختبار التقارير ورفع مستوى البرمجيات. |
واجهة الاتصالات التناظرية المدخلات | |
| رقم المنفذ |
1 زوج |
4 إشارة الوقت
إشارة الوقت | |
| IRIG-B |
دقة الوقت <1us typ |
| IEC 61588 |
دقة الوقت <1us typ |
5 المعلمات الميكانيكية
المعلمات الميكانيكية | |
| شاشة عرض |
4.3 "شاشة LCD (مع وظيفة اللمس) |
| بحجم |
176 × 100 × 58 ملم |
| وزن |
≤ 0.75 كجم |
6 درجة حرارة المدى
نطاق درجة حرارة | |
| ارتفاع |
≤5000m |
| درجة الحرارة المحيطة |
درجة حرارة التشغيل العادية: -10 ～ 55 ℃ التخزين والنقل: -25 ～ 85 ℃ |
| الرطوبة النسبية |
5٪ ~ 95٪ |
| الضغط الجوي |
60 ~ 106kpa ل |
|
|
