امتثل IEC61850 KF920 1000 هرتز اختبار ترحيل الحماية

امتثل IEC61850 KF920 1000 هرتز اختبار ترحيل الحماية
امتثل IEC61850 KF920 1000 هرتز اختبار ترحيل الحماية

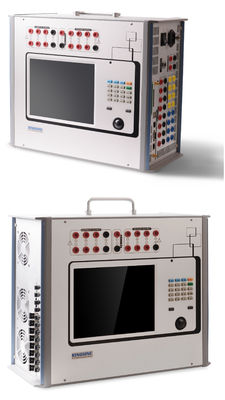

صورة كبيرة :  امتثل IEC61850 KF920 1000 هرتز اختبار ترحيل الحماية

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Kingsine
إصدار الشهادات: CE/ISO9001
رقم الموديل: KF920
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiation
وقت التسليم: 15 يوم عمل
شروط الدفع: L / C ، T / T
القدرة على العرض: 100 مجموعة / شهر
مفصلة وصف المنتج
مجال الجهد الكهربائي: 7 × 130 فولت دقة الجهد: ≤ ± 0.05٪ (2 فولت ~ 130 فولت)
درجة حرارة التشغيل: -10 ~ + 50 درجة رطوبة: 5 ~ 95٪ ، دون تكاثف
البعد: 358 مم × 149 مم × 297 مم وزن: <21 كجم
تسليط الضوء:

جهاز اختبار ترحيل الحماية 1000 هرتز

,

جهاز اختبار ترحيل الحماية KF920

,

جهاز اختبار ترحيل الحماية IEC61850

امتثل IEC61850 KF920 1000 هرتز اختبار ترحيل الحماية



وصف ل مزامنة جهاز اختبار ترحيل الحماية

وظيفة اختبار تتابع الحماية الشاملة ، مع الوظيفة الكاملة للاختبار اليدوي ، ومسلسل الحالة ، والتناسق ، واختبار recloser ، والفرق التفاضلي للخط ، والمسافة ، ومسافة الطفرة ، والتيار الزائد ، ومسلسل الصفر ، والتكثيف ، واتجاه الطاقة ، والمعدل التفاضلي ، والتناسق التفاضلي ، وحماية الإفراط في المزامنة ، والتزامن ، اختبار إمدادات الطاقة الاحتياطية ، فرق بسبار ، اختبار التردد ، اختبار Dv / Df ، إلخ.





خاصية من مزامنة مجموعة اختبار ترحيل الحماية

باستثناء اختبار MU وترحيل الحماية التقليدي عن طريق الإدخال التناظري ، يمكن لـ KF920 أيضًا اختبار العبوات الناسفة في محطة فرعية ذكية تتوافق مع معيار IEC61850.
7 مراحل الجهد و 6 مراحل الإخراج الحالي ، أقصى جهد هو 130V / المرحلة.الحد الأقصى للتيار هو 32 أمبير / طور (بحد أقصى 192 أمبير في ست مراحل متوازية) ، خرج إشارة منخفض المستوى 13 قناة.
12.1 بوصة تعمل باللمس ، نظام تشغيل ويندوز مدمج.هيكل مدمج وآمن وسهل الحمل
يمكن استخدامها كمحلل للسجل والموجة.



مواصفات مزامنة جهاز اختبار حماية التتابع

التزامن
وقت التزامن لإخراج التيار والجهد ≤10µs
التردد وزاوية الطور
نطاق الترددات 1 ~ 1000 هرتز
دقة التردد <0.5 ميجا هرتز (1 هرتز ~ 65 هرتز)
<5 ميجا هرتز (65 هرتز ~ 450 هرتز)
<10 ميجا هرتز (450 هرتز ~ 1000 هرتز)
دقة التردد 0.001 هرتز
متناسق يمكن فرض السعة التوافقية والتيار المستمر من 2 إلى 25 مرة (أقل من القيمة المقدرة)
نطاق المرحلة 0 ~ 359. 9 درجة
دقة المرحلة ± 0.05 درجة
قرار المرحلة 0.01 درجة
مخرجات منخفضة المستوى
قنوات الإخراج 13 قناة
مجموعة الانتاج التيار المتردد: 0 ~ 8Vrms (قيمة فعالة)
الحد الأقصى الحالي ≥1mA
دقة الإخراج <0.1mV (0.1 ~ 0.2Vrms)
<0.05٪ (0.2 ~ 8 فرمس)
خصائص تردد أمبير ≤ ± 0.1٪ ~ 0.5٪ (1 هرتز ~ 1 كيلو هرتز)
الدقة ≤250µV
IEC61850
جهد الخرج SV IEC61850-9-1 ، IEC60044 ؛معلمة الجهد المقنن 11585 (0X2D41) ؛
IEC61850-9-2: الرقم الرقمي 1 هو 10 مللي فولت
تيار الإخراج SV IEC61850-9-1 ، IEC 60044: تيار الحماية المقدّر 463 (0X 1CF) ، تيار القياس المقدر 11585 (0X2D41) ؛
IEC61850-9-2: الرقم الرقمي 1 هو 1 مللي أمبير
إشارة التزامن منافذ إرسال IRIG-B ≥ 2 قطعة ؛
منافذ استقبال IRIG-B ≥ قطعة واحدة ؛
منافذ استقبال PPS ≥ 1 قطعة ؛
منفذ GPS: 1 قطعة ؛
دقة التزامن> 0.5us
اختبار دقة النظام 0.03٪ ؛ القرار: 0.0001٪ ، 0.01´
فئة التحقق من الاختبار 0.2 ثانية
المحول الإلكتروني واختبار تأخير MU <2us
اختبار توتر تأخير MU <2us
دقة تأخير عابر MU <10 لنا
وقت استلام الأوز <0.1 مللي ثانية
وقت استقبال الإدخال / الإخراج الثنائي <0.1 مللي ثانية




ميزة ال مزامنة نظام اختبار ترحيل الحماية

لديك وظيفة تحليل الرسائل والإحصاءات التي يمكنها في الوقت الفعلي تحليل إخراج وحدة الدمج SMV ، ورسالة GOOSE.هل لديك اختبار تناسق البروتوكول ووظيفة فحص الرسائل والإحصاءات غير الطبيعية.
يمكن اختبار آلية الفحص الذاتي لوحدة الدمج ومعالجة الأخطاء من خلال جودة أخذ العينات وعلامة الإشارة في GOOSE ومعلومات التحذير المحددة في إشارة Goose.
شكل موجة العرض في الوقت الحقيقي ، الحالة الثنائية ووقت رحلة التبديل السابق في المعلمة الكهربائية للرسالة.حدد مقياس الوقت في رسالة SV من خلال الأجهزة لحساب وتقييم التشتت الزمني لرسالة SV الخاصة بوحدة الدمج.
سجل بيانات الرسالة في دقيقة واحدة ، وقم بتحليل / مقارنة بيانات مقياس الوقت والسعة لكل نقطة أخذ عينات ، وعرض النتائج الإحصائية لمقياس الوقت والسعة لمنحنى توزيع الخطأ والخطأ الأقصى.



التعليمات

س: هل يمكن للجهاز اختبار وظيفة المرحلات المزامنة أو التحقق من التزامن؟

ج: نعم.

س: ماذا عن ضمان الإصلاح؟

ج: تتمتع جميع منتجاتنا بضمان لمدة 3 سنوات للإصلاح المجاني وصيانة مدى الحياة.

س: ما هي المزايا الفنية الخاصة بك؟

ج: الامتثال لقيمة العينة و GOOSE لأجهزة IEC61850 IEDs ووحدة الدمج وما إلى ذلك ، مضخم تناظري عالي الدقة ومصادر تيار متردد 6 × 32 أمبير و 7 × 130 فولت تعمل باللمس مقاس 10.4 بوصة وتشغيل لوحة المفاتيح.
