امتثل نظام اختبار الترحيل الذكي IEC61850

Intelligent  Relay Test System Complied IEC61850
Intelligent  Relay Test System Complied IEC61850

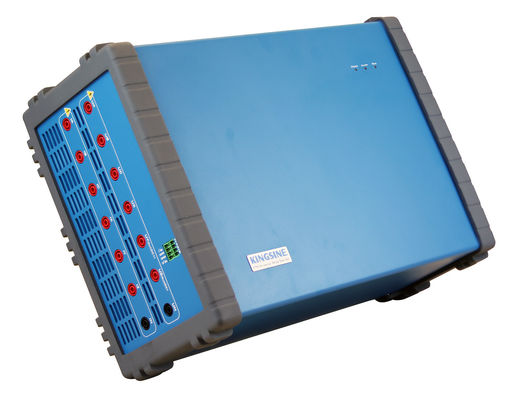

صورة كبيرة :  امتثل نظام اختبار الترحيل الذكي IEC61850

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: KINGSINE
إصدار الشهادات: CE/ISO9001
رقم الموديل: KF85
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotaition
وقت التسليم: 15 يوم عمل
شروط الدفع: L / C ، T / T
القدرة على العرض: 100 مجموعة / شهر
مفصلة وصف المنتج
AC الجهد: 6 × 300 فولت تيار متردد: 6 × 20 أ
التردد الاسمي: 50 هرتز USB: 2 × USB2.0
مقاس: 390 مم × 256 مم × 140 مم وزن: 10 كجم
تسليط الضوء:

نظام اختبار التتابع 50 هرتز

,

نظام اختبار التتابع الذكي

,

نظام اختبار التتابع IEC61850

امتثل نظام اختبار الترحيل الذكي IEC61850



وصفمجموعة اختبار ترحيل التردد KF85

تم تطوير أداة اختبار شاملة بناءً على اختبار المحطة الفرعية الذكي ، وتتمثل الوظيفة الأساسية في اختبار ترحيل الحماية ، وتحليل قيمة أخذ العينات ، وتحليل / مقارنة ملف SCD وخدمة MMS.مناسبة لاكتشاف واختبار معدات العبوات الناسفة مثل مرحل حماية المحطات الفرعية الذكي ، وجهاز القياس والتحكم ، ووحدة الدمج والمحطة الذكية.يمكن استخدامها أيضًا في فحص إشارة طبقة التحكم في المحطة الفرعية.



ميزةل جهاز اختبار تتابع التردد KF85

مع التناظرية (جهد 6 × 300 فولت ، تيار 6 × 20 أمبير) وإخراج رسائل IEC61850 SMV في وقت واحد.
توفير 8 أزواج من منافذ LC البصرية ، ويمكن نقل واستقبال 36 قناة من قيم عينة تنسيق الإطار IEC61850-9-1 ، IEC61850-9-2 ؛مع وظيفة اختبار الطاقة الضوئية.
توفير 6 منافذ بصرية لإخراج ST و 2 منافذ بصرية لاستقبال ST ، والتي يمكنها إخراج 6 مجموعات من رسائل القيمة التي تم أخذ عينات منها والتي تتوافق مع تنسيق IEC60044-7 / 8 (FT3) ؛يمكن أن تتلقى مجموعتين من تنسيق FT3 لرسالة قيمة عينات مواصفات IEC60044-7 / 8 ؛
يمكن الاشتراك / نشر معلومات أو إخراج GOOSE ، واستقبال التبديل ، وتنفيذ اختبار الحلقة المغلقة للحماية ؛
البدء في محاكاة العبوات الناسفة لإطلاق إشارات القيمة المعينة من GOOSE بشكل فعال ، للقضاء على عملية إعادة ضبط الجهاز قيد الاختبار بسبب انقطاع الارتباط بعد توقف الاختبار ؛
يتم أخذ عينات من إخراج المنفذ البصري أو يمكن تحديد GOOSE بحرية ؛يمكن الاشتراك / نشر العديد من معلومات كتلة التحكم في GOOSE المختلفة ؛



مواصفاتطقم اختبار ترحيل التردد KF85

مصدر التيار المتردد

السعة والقوة

6 × 20A @ 85VA كحد أقصى لكل منهما ؛
3×40A @ 170VA كحد أقصى لكل منهما ؛

صحة

± 1mA @ <0.5A
<0.02٪ Rd + 0.01Rg Typ.@ 0.5A ~20أ
<0.05٪ Rd + 0.02Rg Guar.@ 0.5A ~20 أ

يشتمل على

النطاق الأول: 3أ
النطاق الثاني: 20 أ
المدى التلقائي

تعويض DC

<3mA Typ./ <10mA Guar

دقة

1 مللي أمبير

تشوه

<0.025٪/ <0.07٪ غوار.

الصعود / استجابة النسب

<100 دولار

ميزة النظام اختبار ترحيل التردد KF85

يمكن اختبار نوع المرحلات:

أغراض ANSI® No.
IEC61850 وحدة ترحيل ودمج العبوات الناسفة الرقمية
تتابع حماية المسافة 21
مرحلات مزامنة أو فحص التزامن 25
مرحلات انخفاض الجهد 27
مرحلات الطاقة الاتجاهية 32
مرحلات التيار الخفي أو السفلي 37
مرحلات التيار الزائد ذات التسلسل السلبي 46
مرحلات التيار الزائد / خطأ الأرض 50
مرحلات خطأ التيار الزائد / الأرضي المعكوس 51
مرحلات عامل القدرة 55
مرحلات الجهد الزائد 59
مرحلات الجهد أو التوازن الحالي 60
مرحلات التيار الزائد الاتجاهية 67
مرحلات خطأ الأرض الاتجاهية 67N
مرحلات التيار الزائد DC 76
مرحلات قياس زاوية الطور أو مرحلات الحماية خارج الخطوة 78
أجهزة الإغلاق التلقائي 79
مرحلات التردد 81
مرحلات حماية المحرك الزائد 86
مرحلات الحماية التفاضلية 87
مرحلات الجهد الاتجاهي 91
مرحلات اتجاهية للجهد والطاقة 92
مرحلات تنطلق 94
مرحلات تنظيم الجهد
مرحلات الإفراط في المقاومة ، Z>
مرحلات نقص المقاومة ، Z
مرحلات تأخير الوقت




F & A

س:1.كم عدد الدول التي صدرت بها خدمة KINGSINE حتى الآن؟
ج: لقد تم تقديم منتجات العلامة التجارية KINGSINE للعملاء بنجاح عبر أكثر من 70 دولة حول العالم ، بما في ذلك ABB و SIEMENS و SCHNEIDER و GE وما إلى ذلك.



س:2.ما هي مهلة التسليم؟
ج: يعتمد ذلك على كمية الطلب والموسم الذي تضع فيه الطلب. عادة يمكننا الشحن في غضون 7-15 يومًا لكمية صغيرة ، وحوالي 30 يومًا لكمية كبيرة.

س:3.هل لديك أي حد موك؟
ج: موك هو 1 مجموعة.لا تتردد في الاتصال بنا للحصول على مزيد من التفاصيل.
