مولدات الجهد

الإعداد

النطاق

4-المرحلة التيار المتردد (L-N)

4 × 0... 130 فولت

التيار المتردد ثنائي المراحل (L-L)

2 × 0... 260 فولت

القوة

4-المرحلة التيار المتردد (L-N)

4 x70VA ، عند 0... 130 فولت

التيار المتردد ثنائي المراحل (L-L)

2 × 140 فولت، عند 0... 260 فولت

الدقة

< 0.07% قراءة + 0.03% نطاق مضمون عند 0-130 فولت

<0.04٪ القراءة + 0.01٪ النطاق النموذجي عند 0-130V

القرار

1mV

مولدات التيار

الإعداد

النطاق

3-المرحلة التيار المتردد (L-N)

3 × 0... 35 A

التيار المتردد من مرحلة واحدة (3L-N)

1 × 0... 105 A

القوة

3-المرحلة التيار المتردد (L-N)

1x 450VA، عند 0... 35A

التيار المتردد من مرحلة واحدة (3L-N)

1 × 1000VA ، عند 0... 105A

الدقة

<0.14٪ القراءة + 0.06% نطاق مضمون عند 0-35A

<0.05٪ القراءة + 0.02٪ النطاق النموذجي عند 0-35A

القرار

1mA

مولدات، عامة

التكرار

النطاق

0... 1000 هرتز

الدقة / الانجراف

الخطأ < 0.001 هرتز عند 10... 65 هرتز

الخطأ < 0.01 هرتز عند 65 هرتز...450 هرتز

الخطأ < 0.02 هرتز عند 450 هرتز...1000 هرتز

القرار

0.001 هرتز

المرحلة

النطاق

- 360 درجة

الدقة / الانجراف

الخطأ < 0.2 درجة

القرار

0.1°

الوقت

النطاق

0... 999, 999.999

الدقة / الانجراف

الخطأ < 1ms

مولدات التيار المباشر

نطاقات الجهد

0... 300 فولت/180 فولت

نطاقات التيار

0... 20A/300W

الدقة

الخطأ < 0.1% القراءة + 0.1% نطاق مضمون عند 0...300 فولت.

الخطأ <0.1% القراءة + نطاق 0.1% مضمون عند

0...20 أ؛

القرار

1mA؛ 1mV

إمدادات التيار المباشر

النطاق

0300 فولت/0.6A

المدخلات الثنائية

الرقم

8 أزواج

الجهد المتوافق

10 فولت... 250 فولت مشترك

نتائج ثنائية

الرقم

4 أزواج

السعة

250 فولت / 3A (AC / DC)

التزامن

وضع المزامنة

نظام تحديد المواقع

هارمونية

أوقات التداخل الهارموني

2... 9 مرات

إمدادات الطاقة

الجهد الإدخالي الاسمي

220V±20% VAC، مرحلة واحدة

القوة

1000VA

التردد الاسمي

50±10% هرتز

الظروف البيئية

درجة حرارة العمل

-5 درجة مئوية... 55 درجة مئوية

درجة حرارة التخزين

-20 درجة مئوية... 75 درجة مئوية

نطاق الرطوبة

5%... 90% غير مكثفة

الوزن

20 كجم

الأبعاد

460 ((D) × 140 (W) × 360 (H) mm

واجهة

RJ45 ، USB ، VGA

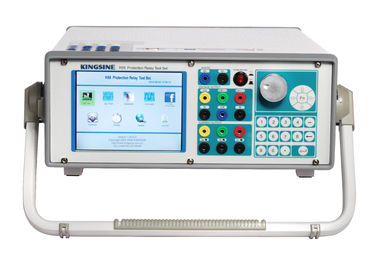

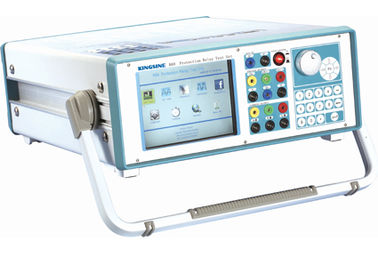

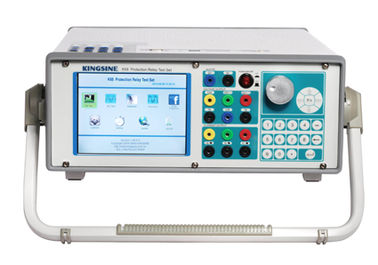

سلسلة K68

K68

3x35A ، 4x130V ، وحدات 5 وظائف ، Ethernet ، TFT LCD ، WinCE

K68i

3x35A ، 4x300V ، وحدات 5 وظائف ، Ethernet ، TFT LCD ، WinCE

البنود

لا

رلايات التيار الزائد

51/76

رلايات الزمن المعاكس

50

رلايات تحت التيار

37

مرسلات الخلل الأرضي

50

رلايات التيار الزائد الاتجاهية

67

إرسالات خطأ الأرض الاتجاهية

67N

رلايات الاضطراب

59

رلايات منخفضة الجهد

27

رلايات الجهد التوجيهي

91

رلايات الطاقة الاتجاهية

32

رلايات عامل الطاقة

55

معدات الحماية عن بعد (مرحلة بخطوة)

21

أجهزة إعادة الإغلاق التلقائية

79

إرسالات التشغيل

94

رلايات تنظيم الجهد

مرسلات الإعاقة الزائدة، Z>

مرسلات انخفاض العائق، Z

إرسالات تأخير الوقت
