| الاسم التجاري: | Kingsine |
| رقم الطراز: | PMC100 |
| الـ MOQ: | 1pc |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | تي/T مقدما، خطاب الاعتماد |

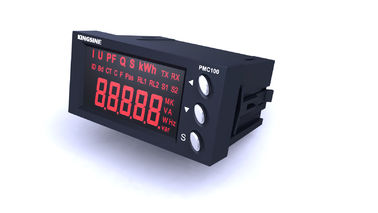

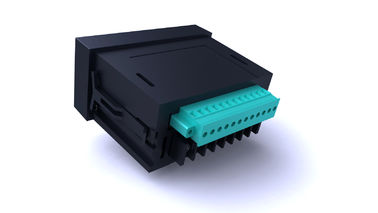

عداد طاقة متعدد الوظائف ذو مرحلة واحدة ، قناة 2 PMC100
قياس المعلمات الكهربائية ذات المرحلة الواحدة وقياس الطاقة
مراقبة على الإنترنت للإنذار الحد الكهربائي للمعلمات، إنتاج إنذار الارتباط بالمرور
دعم قناة 2 DI / DO ، يمكن تكوين مخرج المحول
دعم الاتصالات MODBUS-RTU، RS485
نظرة عامة
تعتمد سلسلة PMC100 من عداد الطاقة الرقمي ذو المرحلة الواحدة على شاشة LED عالية السطوع ، جميلة جداً وجميلة ، تستخدم معالج صغير منخفض الطاقة كقلب ،لتحقيق قياس المعلمات الكهربائية بالكامل وقياس الطاقةيمكن إختياريًا تكوين العديد من واجهة الإخراج الثنائية والمرورية والأنظوية لتحقيق احتياجات المستخدم المختلفة ؛ يدمج منافذ الاتصال RS-485 ،يمكن أن تلبي بسهولة تكامل مختلف أنظمة التوزيع الذكيةوظيفة المنتج عملية وسهلة الاستخدام والصيانة. يمكن استخدامها في مراقبة المعدات في الموقع والتحكم ، وتوفير دعم تدبير لخبراء التطبيقات الكهربائية ،توفير قاعدة بيانات لـ SCADA و Smart Grid، توفر أساسا لاتخاذ القرارات لإدارة الطاقة الذكية الفعالة.
خصائص الوظيفة
|
خصائص الوظيفة |
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
القيمة الافتراضية الفورية الحقيقية |
|
|
|
|
|
|
|
|
التيار الحالي |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
الجهد |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
التكرار |
◆ |
|
|
◆ |
|
|
◆ |
|
الطاقة الفعالة |
◆ |
|
◆ |
|
|
|
◆ |
|
الطاقة التفاعلية |
◆ |
|
|
|
|
|
◆ |
|
عامل القوة |
◆ |
◆ |
|
|
|
|
◆ |
|
الطاقة |
|
|
|
|
|
|
|
|
الطاقة النشطة |
◆ |
|
|
|
|
|
◆ |
|
التواصل |
|
|
|
|
|
|
|
|
بروتوكول RS485 / MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
العرض |
|
|
|
|
|
|
|
|
شاشة LED |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
غيرها |
|
|
|
|
|
|
|
|
قناة 2 DI |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2-قناة DO |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
قناة واحدة AO:4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
إنذار الحدود من قناين |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
تحديث برنامج الدعم عبر الإنترنت |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
المعلم التقني
|
الخصائص الكهربائية |
||
|
نوع القياس |
نظام التيار المتردد أحادي المرحلة |
|
|
|
معدل أخذ العينات لكل دورة: 64 مرة |
|
|
معدل تحديث البيانات |
1S |
|
|
دقة القياس
|
التيار الحالي |
0.2% |
|
الجهد |
0.2% |
|
|
القوة |
0.5٪ |
|
|
التكرار |
0.05 هرتز |
|
|
الطاقة النشطة |
10 ٪ |
|
|
أ.أ.و |
1% |
|
|
خصائص الجهد المدخل |
فولتاج القياس |
0 ~ 600 فولت (الوصول المباشر) |
|
الحمل الزائد المسموح به |
1. 2 مرات / مستمرة |
|
|
عائق المدخل |
1.8MΩ |
|
|
خصائص التيار المدخل |
التيار القياس |
5A أو 1A (عبر CT Connect) |
|
الحمل الزائد المسموح به |
1. 2 مرات / مستمرة |
|
|
عائق المدخل |
<0.1Ω |
|
|
مدخل ثنائي |
الجهد العامل |
12 ~ 24 VDC (مصدر الطاقة الخارجي) |
|
عائق المدخل |
12KΩ |
|
|
الجهد العازل |
2 كيلو فولت |
|
|
مخرج رله |
نوع العقدة |
الصدمة الميكانيكية |
|
قدرة العقدة |
220 VAC/5A، 30 VDC/5A |
|
|
4-20mA مخرج متزامن |
الجهد الدائري المفتوح |
5VDC |
|
قدرة الحمل الزائد |
≤200Ω |
|
|
الجهد العازل |
2 كيلو فولت |
|
|
إمدادات الطاقة للعمل |
التكييف |
85 ~ 265 VAC / 45-65Hz |
|
العاصمة |
100 ~ 300 VDC |
|
|
تبديد الطاقة |
< 2.5 واط |
|
|
الخصائص الميكانيكية |
||
|
الوزن |
0.3 كجم |
|
|
درجة حماية الملكية الفكرية |
اللوحة IP52 ، الجسم IP30 |
|
|
الحجم |
96 × 48 × 72 ملم |
|
|
درجة حرارة العمل |
-25~70 درجة مئوية |
|
|
درجة حرارة التخزين |
-40~85 درجة مئوية |
|
|
الرطوبة النسبية |
5٪ - 90٪ RH، لا توتر |
|
|
الكهرومغناطيسي |
||
|
تداخلات التفريغ الكهربائي |
IEC 61000-4-2 المستوى 4 |
|
|
مجموعة النبضات العابرة المضادة للسرعة |
IEC 61000-4-4، المستوى 4 |
|
|
مضاد للصدمات |
IEC 61000-4-5، المستوى 3 |
|
|
المجال المغناطيسي المضاد للترددات |
IEC 61000-4-8، المستوى 3 |
|
|
أداء العزل الكهربائي |
||
|
مقاومة العزل |
GB/T13729, > 50MΩ |
|
|
تردد مقاومة الجهد |
GB/T13729, AC 2KV 50Hz /1min |
|
|
الجهد الاندفاعي |
GB/T13729, 5KV, 1.2/50us |
|
|
|
