| الاسم التجاري: | Kingsine |
| رقم الطراز: | PMC100N |
| الـ MOQ: | 1pc |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | تي/T مقدما، خطاب الاعتماد |

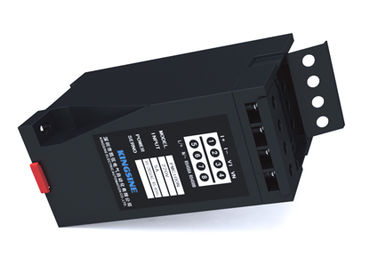

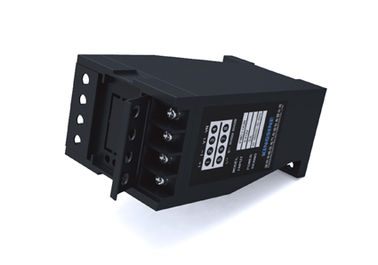

عداد الطاقة المتردد متعدد الوظائف ذو المرحلة الواحدة ، مودبوس - RTU PMC100N
نظام التيار المتردد ذو المرحلة الواحدة
220 / 380 فولت
تحليل جودة الطاقة
نطاق درجة حرارة واسع
مقياس طاقة الشبكة PMC 100N أحادي المرحلة
Sأناnقياس المعلمات الكهربائية للدورة وقياس الطاقة
مراقبة الإنترنت للإنذار الحد الأقصى للمعلمات الكهربائية
عداد الشبكة بدون لوحة تشغيل LCD ، خروج وظيفة المحول الاختيارية
دعم الاتصالات MODBUS-RTU، RS485
نظرة عامة
PMC100N عداد طاقة الشبكة أحادي المرحلة هو عداد شبكة متعدد الوظائف دون لوحة تشغيل LCD. وهو يعتمد على ميكرومعالج منخفض الانبعاثات الطاقة، يمكن قياس المعلمات الطاقة الكاملة،قياس الطاقةيحتوي على منفذ اتصالات RS-485 ويمكن دمجها بسهولة في أي نظام توزيع طاقة ذكي. PMC180N لديه الوظيفة العملية ، سهلة الاستخدام ، سهلة الصيانة.يمكن أن تستخدم لمراقبة والتحكم في المعدات في الموقعتوفير قاعدة البيانات لـ SCADA والشبكة الذكية، وتوفير أساس علمي لإدارة الطاقة الذكية.
خصائص الوظيفة
|
خصائص الوظيفة |
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
القيمة الافتراضية الفورية الحقيقية |
|
|
|
|
|
|
|
|
التيار الحالي |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
الجهد |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
التكرار |
◆ |
|
|
◆ |
|
|
◆ |
|
الطاقة الفعالة |
◆ |
|
◆ |
|
|
|
◆ |
|
الطاقة التفاعلية |
◆ |
|
|
|
|
|
◆ |
|
عامل القوة |
◆ |
◆ |
|
|
|
|
◆ |
|
الطاقة |
|
|
|
|
|
|
|
|
الطاقة النشطة |
◆ |
|
|
|
|
|
◆ |
|
التواصل |
|
|
|
|
|
|
|
|
بروتوكول RS485 / MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
العرض |
|
|
|
|
|
|
|
|
شاشة LED |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
غيرها |
|
|
|
|
|
|
|
|
قناة 2 DI |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2-قناة DO |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
قناة واحدة AO:4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
إنذار الحدود من قناين |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
تحديث برنامج الدعم عبر الإنترنت |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
المعلم التقني
|
الخصائص الكهربائية |
||
|
نوع القياس |
نظام التيار المتردد أحادي المرحلة |
|
|
|
معدل أخذ العينات لكل دورة: 64 مرة |
|
|
معدل تحديث البيانات |
1S |
|
|
دقة القياس |
التيار الحالي |
0.5٪ |
|
الجهد |
0.5٪ |
|
|
القوة |
0.5٪ |
|
|
التكرار |
0.05 هرتز |
|
|
الطاقة النشطة |
10 ٪ |
|
|
خصائص الجهد المدخل |
فولتاج القياس |
0 ~ 600 فولت (الوصول المباشر) |
|
الحمل الزائد المسموح به |
1. 2 مرات / مستمرة |
|
|
عائق المدخل |
1.8MΩ |
|
|
خصائص التيار المدخل |
التيار القياس |
5A أو 1A (عبر CT Connect) |
|
الحمل الزائد المسموح به |
1. 2 مرات / مستمرة |
|
|
عائق المدخل |
<0.1Ω |
|
|
مدخل ثنائي |
الجهد العامل |
12 ~ 24 VDC أو 220VAC (مصدر طاقة خارجي) |
|
عائق المدخل |
12KΩ أو 120KΩ |
|
|
الجهد العازل |
2 كيلو فولت |
|
|
مخرج رله |
نوع العقدة |
الصدمة الميكانيكية |
|
قدرة العقدة |
220 VAC/5A، 30 VDC/5A |
|
|
مدخلات التيار المتردد 4-20mA |
الجهد الدائري المفتوح |
15VDC |
|
قدرة الحمل الزائد |
≤500Ω |
|
|
الجهد العازل |
2 كيلو فولت |
|
|
|
التكييف |
85 ~ 265 VAC / 45-65Hz |
|
العاصمة |
100 ~ 300 VDC |
|
|
تبديد الطاقة |
< 2.5 واط |
|
|
الخصائص الميكانيكية |
||
|
الوزن |
0.3 كجم |
|
|
درجة حماية الملكية الفكرية |
IP52 |
|
|
الحجم |
75 × 55 × 120 مم |
|
|
درجة حرارة العمل |
-40~70 درجة مئوية |
|
|
درجة حرارة التخزين |
-50 إلى 85 درجة مئوية |
|
|
الرطوبة النسبية |
5٪ - 90٪ RH، لا توتر |
|
|
الكهرومغناطيسي |
||
|
تداخلات التفريغ الكهربائي |
IEC 61000-4-2 المستوى 4 |
|
|
مجموعة النبضات العابرة المضادة للسرعة |
IEC 61000-4-4، المستوى 4 |
|
|
مضاد للصدمات |
IEC 61000-4-5، المستوى 3 |
|
|
المجال المغناطيسي المضاد للترددات |
IEC 61000-4-8، المستوى 3 |
|
|
أداء العزل الكهربائي |
||
|
مقاومة العزل |
GB/T13729, > 50MΩ |
|
|
تردد مقاومة الجهد |
GB/T13729, AC 2KV 50Hz /1min |
|
|
الجهد الاندفاعي |
GB/T13729, 5KV, 1.2/50us |
|
|
|
