السلطة متر متعددة الوظائف
Created with Pixso. ثلاثة Phase شبكة متعددة الوظائف عداد الطاقة IP52 / 0.05Hz PMC180N

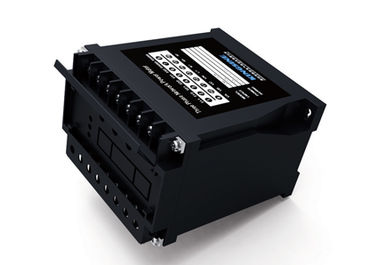

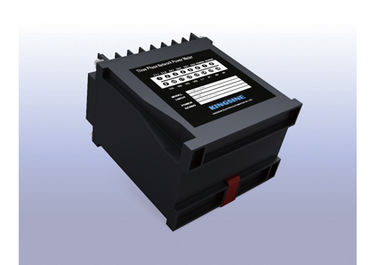

ثلاثة Phase شبكة متعددة الوظائف عداد الطاقة IP52 / 0.05Hz PMC180N

الاسم التجاري: Kingsine
رقم الطراز: PMC180N
الـ MOQ: 1pc
وقت التسليم: 15 يوم عمل
شروط الدفع: تي/T مقدما، خطاب الاعتماد
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
ISO9001,CE
القدرة على العرض:
5000PCS/الشهر
إبراز:

عداد الطاقة متعددة الوظائف للشبكة ثلاثية المراحل,عداد الطاقة متعدد الوظائف IP52,0.05 هرتز PMC180N عداد طاقة متعدد الوظائف

,

Multifunctional Power Meter IP52

,

0.05Hz PMC180N Multifunctional Power Meter

وصف المنتج



شبكة ثلاثية المراحل عداد الطاقة متعدد الوظائف IP52 / 0.05Hz PMC180N



نظام التيار المتردد أحادي / ثلاثي المراحل
220 الجهد
تحليل جودة الطاقة



PMC180N عداد طاقة الشبكة ثلاثي المراحل

  • إجراء قياس كامل لمعلمات الطاقة وقياس الطاقة، تحليل هارموني للجهد / التيار ب 31 ترتيب.

  • تحذير عبور عتبة لمعيار الطاقة، مراقبة على الانترنت.

  • عداد متعدد الوظائف بدون لوحة تشغيل LCD، خروج وظيفة المحول الاختيارية.

  • دعم بروتوكول مودبوس-آر تي يو، الاتصال بـ آر إس 485.


نظرة عامة


PMC180N عداد طاقة الشبكة ثلاثي المراحل هو عداد متعدد الوظائف دون لوحة تشغيل LCD. وهو يعتمد على معالج صغير منخفض استهلاك الطاقة ، ويمكن قياس المعلم الكامل للطاقة ،قياس الطاقة، و 31 تحليل التوتر / التيار الهارموني. لديها منفذ الخروج التناظري الاختياري، يمكن أن تتوافق مع طلب وظيفة المحول.لديها منفذ اتصالات RS-485 ويمكن دمجها بسهولة في أي نظام توزيع طاقة ذكي. PMC180N لديها وظيفة عملية، سهلة الاستخدام، وصيانة سهلة. يمكن استخدامها لمراقبة والتحكم في المعدات في الموقع،توفير دعم القياس والاختبار لمتخصص تطبيق الطاقة، توفير قاعدة البيانات إلى SCADA والشبكة الذكية، وتوفير أساس علمي لإدارة الطاقة الذكية.



خصائص الوظيفة



خصائص الوظيفة

PMC180Z

PMC180C

PMC180P

PMC180U

PMC180 I

PMC180N

القيمة الافتراضية الفورية الحقيقية













التيار الحالي

خط واحد مرحلة وحيد





الجهد

الخط / الخط والمرحلة / الخط





التكرار









الطاقة الفعالة

ثلاثي المراحل ومتفرد المراحل







الطاقة التفاعلية

ثلاث مراحل ومرحلة واحدة









عامل القوة

ثلاثي المراحل ومتفرد المراحل







الطاقة













الطاقة النشطة









الطاقة التفاعلية









جودة الطاقة













تشويه هارموني

التيار والجهد









31 تحليل هارموني

الجهد والتيار









التواصل













بروتوكول RS485 / MODBUS

العرض













شاشة LED



غيرها













قناة 2 DI



2-قناة DO



1 قناة AO:4-20Ma

إنذار الحدود من قناين

تحديث برنامج الدعم عبر الإنترنت



المعلم التقني



الخصائص الكهربائية

نوع القياس



نظام التيار المتردد ثلاثي المراحل ثلاثي الأسلاك

نظام التيار المتردد ثلاثي المراحل بأربعة أسلاك



معدل أخذ العينات: 64 مرة في السنة

معدل تحديث البيانات

1S

دقة القياس

التيار الحالي

0.5٪

الجهد

0.5٪

القوة

0.5٪

التكرار

0.05 هرتز

الطاقة النشطة

10 ٪

الطاقة التفاعلية

20 ٪

أ.أ.و

1%

خصائص الجهد المدخل

فولتاج القياس

الحمل الزائد المسموح به

3 × 220 / 380 فولت ((متصل مباشرة)



3 × 57.7/100 فولت ((متصلة بواسطة CT)



عائق المدخل

1. 2 مرات / مستمرة

فولتاج القياس

1.8MΩ

خصائص التيار المدخل

التيار القياس

5A أو 1A (متصلة بواسطة CT)



الحمل الزائد المسموح به

1. 2 مرات / مستمرة

عائق المدخل

<0.1Ω

مخرج 4-20mA DC



 الجهد الدائري المفتوح

15VDC

قدرة الحمل

≤500Ω

الجهد المعزول

2 كيلو فولت

إمدادات الطاقة للعمل

التكييف

85 ~ 265 VAC / 45-65Hz

العاصمة

100 ~ 300 VDC

تبديد الطاقة

< 3W

الخصائص الميكانيكية

الوزن

0.5 كجم

درجة حماية الملكية الفكرية

IP52

الحجم

110 × 75 × 72 ملم أو 110 × 75 × 120 ملم

درجة حرارة العمل

-40~70 درجة مئوية

درجة حرارة التخزين

-50 إلى 85 درجة مئوية

الرطوبة النسبية

5٪ - 90٪ RH، لا توتر

الكهرومغناطيسي

تداخلات التفريغ الكهربائي

IEC 61000-4-2 المستوى 4

مجموعة النبضات العابرة المضادة للسرعة

IEC 61000-4-4، المستوى 4

مضاد للصدمات

IEC 61000-4-5، المستوى 3

المجال المغناطيسي المضاد للترددات

IEC 61000-4-8، المستوى 3

أداء العزل الكهربائي

مقاومة العزل

GB/T13729, > 50MΩ

تردد مقاومة الجهد

GB/T13729, AC 2KV 50Hz /1min

الجهد الاندفاعي

GB/T13729, 5KV, 1.2/50us



 ثلاثة Phase شبكة متعددة الوظائف عداد الطاقة IP52 / 0.05Hz PMC180N 0
