تسليط الضوء: | عداد الطاقة متعدد الوظائف MODBUS - RTU,عداد الطاقة متعدد الوظائف للاتصالات RS485,PMC180 عداد طاقة متعدد الوظائف,RS485 Communication Multifunctional Power Meter,PMC180 Multifunctional Power Meter |
---|
عداد الطاقة متعدد الوظائف مودبوس - RTU ، RS485 الاتصال PMC180
نطاق درجة حرارة واسع
عرض زاوية واسعة
صغيراً، سهل التثبيت
أداء عالي

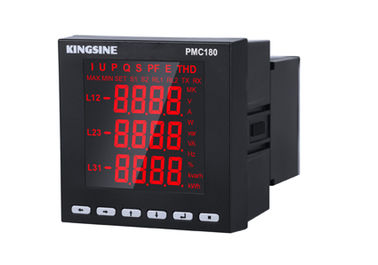

PMC180 عداد الطاقة الرقمي ثلاثي المراحل
نظرة عامة
PMC180 سلسلة ثلاثة مراحل عداد الطاقة الرقمية تعتمد مخصصة، وحدات، عالية السطوع شاشة LED، جميلة جدا وجميلة؛ استخدام المعالج الصغير منخفضة الطاقة كقلب،لتحقيق قياس المعلمات الكهربائية بالكامل وقياس الطاقةيمكن إختياريًا تكوين العديد من واجهة الإخراج الثنائية والمرورية والأنظوية لتحقيق احتياجات المستخدم المختلفة ؛ يدمج منافذ الاتصال RS-485 ،يمكن أن تلبي بسهولة تكامل مختلف أنظمة التوزيع الذكيةوظيفة المنتج عملية وسهلة الاستخدام والصيانة. يمكن استخدامها في مراقبة المعدات في الموقع والتحكم ، وتوفير دعم تدبير لخبراء التطبيقات الكهربائية ،توفير قاعدة بيانات لـ SCADA و Smart Grid، توفر أساسا لاتخاذ القرارات لإدارة الطاقة الذكية الفعالة.
خصائص الوظيفة
خصائص الوظيفة |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180I |
القيمة الافتراضية الفورية الحقيقية |
|
|
|
|
|
التيار الحالي خط واحد مرحلة وحيد |
◆ |
|
◆ |
|
◆ |
الجهد الخط / الخط والمرحلة / الخط |
◆ |
|
◆ |
◆ |
|
التكرار |
◆ |
|
|
|
|
الطاقة الفعالة ثلاثي المراحل ومتفرد المراحل |
◆ |
|
◆ |
|
|
الطاقة التفاعلية ثلاثي المراحل ومتفرد المراحل |
◆ |
|
|
|
|
عامل القوة ثلاثي المراحل ومتفرد المراحل |
◆ |
◆ |
|
|
|
الطاقة |
|
|
|
|
|
الطاقة النشطة |
◆ |
|
|
|
|
الطاقة التفاعلية |
◆ |
|
|
|
|
جودة الطاقة |
|
|
|
|
|
تشويه هارموني التيار والجهد |
◆ |
|
|
|
|
31 تحليل هارموني الجهد والتيار |
◆ |
|
|
|
|
التواصل |
|
|
|
|
|
بروتوكول RS485 / MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
العرض |
|
|
|
|
|
شاشة LED |
◆ |
◆ |
◆ |
◆ |
◆ |
غيرها |
|
|
|
|
|
قناة 2 DI |
◆ |
|
◆ |
◆ |
◆ |
* قناة 2 DO |
◆ |
|
◆ |
◆ |
◆ |
* قناة واحدة AO:4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
إنذار الحدود من قناين |
◆ |
|
◆ |
◆ |
◆ |
تحديث برنامج الدعم عبر الإنترنت |
◆ |
◆ |
◆ |
◆ |
◆ |
المعلم التقني
الخصائص الكهربائية |
||
نوع القياس |
نظام التيار المتردد ثلاثي المراحل ثلاثي الأسلاك نظام التيار المتردد ثلاثي المراحل بأربعة أسلاك |
|
|
معدل أخذ العينات: 64 مرة في السنة |
|
معدل تحديث البيانات |
1S |
|
دقة القياس |
التيار الحالي |
0.5٪ |
الجهد |
0.5٪ |
|
القوة |
0.5٪ |
|
التكرار |
0.05 هرتز |
|
الطاقة النشطة |
10 ٪ |
|
الطاقة التفاعلية |
20 ٪ |
|
أ.أ.و |
1% |
|
خصائص الجهد المدخل |
فولتاج القياس |
3 × 220 / 380 فولت ((متصل مباشرة) |
3 × 57.7/100 فولت ((متصلة بواسطة CT) |
||
الحمل الزائد المسموح به |
1. 2 مرات / مستمرة |
|
عائق المدخل |
1.8MΩ |
|
خصائص التيار المدخل |
التيار القياس |
5A أو 1A (متصلة بواسطة CT) |
الحمل الزائد المسموح به |
1. 2 مرات / مستمرة |
|
عائق المدخل |
<0.1Ω |
|
مدخل ثنائي |
الجهد العامل |
12 ~ 24 VDC أو 220VAC ((مصدر الطاقة الخارجي) |
عائق المدخل |
12KΩ أو 120KΩ |
|
الجهد العازل |
2 كيلو فولت |
|
مخرج رله |
نوع العقدة |
الصدمة الميكانيكية |
قدرة العقدة |
220 VAC/5A، 30 VDC/5A |
|
4-20mA مخرجات التيار المباشر |
الجهد الدائري المفتوح |
15VDC |
قدرة الحمل الزائد |
≤500Ω |
|
الجهد العازل |
2 كيلو فولت |
|
إمدادات الطاقة للعمل |
التكييف |
85 ~ 265 VAC / 45-65Hz |
العاصمة |
100 ~ 300 VDC |
|
تبديد الطاقة |
< 3W |
|
الخصائص الميكانيكية |
||
الوزن |
0.5 كجم |
|
درجة حماية الملكية الفكرية |
اللوحة IP52 ، الجسم IP30 |
|
الحجم |
96 × 96 × 72 ملم |
|
درجة حرارة العمل |
-40~70 درجة مئوية |
|
درجة حرارة التخزين |
-50 إلى 85 درجة مئوية |
|
الرطوبة النسبية |
5٪ - 90٪ RH، لا توتر |
|
الكهرومغناطيسي |
||
تداخلات التفريغ الكهربائي |
IEC 61000-4-2 المستوى 4 |
|
مجموعة النبضات العابرة المضادة للسرعة |
IEC 61000-4-4، المستوى 4 |
|
مضاد للصدمات |
IEC 61000-4-5، المستوى 3 |
|
المجال المغناطيسي المضاد للترددات |
IEC 61000-4-8، المستوى 3 |
|
أداء العزل الكهربائي |
||
مقاومة العزل |
GB/T13729, > 50MΩ |
|
تردد مقاومة الجهد |
GB/T13729, AC 2KV 50Hz /1min |
|
الجهد الاندفاعي |
GB/T13729, 5KV, 1.2/50us |
