| الاسم التجاري: | Kingsine |
| رقم الطراز: | KF900 |
| الـ MOQ: | 1 مجموعة |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | تي/T مقدما، خطاب الاعتماد |

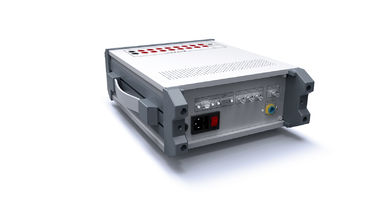

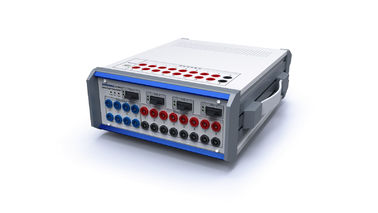

نظام اختبار رله الحماية الرقمية البصرية 220 فولت IEC61850 KF900
المعيار:IEC60044-7/8
8 أزواج مدخل ثنائي
4 أزواج الناتج الثنائي
نوع الواجهة:RJ45
* وفقًا لـ IEC61850-9-1 أو IEC61850-9-2 شكل الإطار وإرسال عينات شكل إطار FT3 أو نشر / الاشتراك في رسائل GOOSE ،
* يمكن تعريف قيمة العينة الخارجة أو GOOSE بحرية،
* لديها 12 قناة من الناتج التناظري للإشارة الضعيفة، لتحقيق مجموعة متنوعة من مراسلات الحماية، ومراقبة وأجهزة التحكم، اختبار مربع التشغيل الذكية.
خصائص الوظيفة
1توفير حلول اختبار كاملة لمختلف أجهزة حماية رله IEC61850 وأجهزة الأتمتة لجميع مستخدمي الطاقة.
2. توفير 4 أزواج من 100Base-FX الواجهة البصرية، 3 ((FT3) ST الخروج البصري، دعم EC61850-9-1، EC61850-9-2، EC6004-7/8 ((FT3) و Goose البصرية اختبار مخرج رسالة رقمية
3.المحاكاة التقليدية للدخول الثنائي التناظري متوافقة ، توفر 8 أزواج من المدخلات الثنائية التناظرية و 4 أزواج من الإخراج الثنائي
4. توفير 1 واجهة RG-B / PPS ، يمكن الوصول إلى إشارة وقت RG-B أو PPS التي تتزامن مع ساعة متزامنة GPS.
المعلم التقني
|
مدخل ثنائي
|
|
|
لا، لا، لا
|
8 أزواج |
|
خصائص المدخلات |
0V ~ 250V ((DC) أو بدون اتصال (يتم تحديدها تلقائيًا) |
|
عينة التكرار |
10كيلو هرتز |
|
قرار الوقت |
100μs |
|
وقت القياس الأقصى |
1.50×105 ثانية |
|
خطأ توقيت |
± 1ms (0.001s ∼1s) ± 0.1% ((1s ≈ 1.50 × 105 s) |
|
حدد نطاق وقت الانسحاب (محدد بواسطة البرنامج) |
0ms 25ms |
|
العزل الكهربائي |
عزل كهربائي مدخل 8 أزواج |
|
مقياس عائق عتبة ((بدون اتصالات) |
5kΩ... 13kΩ
|
|
واجهة المزامنة (GPS) |
|
|
|
جهاز مزامنة القمر الصناعي KSGGPS) اختياري. واجهة مزامنة رمز B (RS485) |
|
الناتج الثنائي |
|
|
لا، لا، لا |
أربعة أزواج |
|
النوع |
لا تحتوي على مواد ولا قطب، يتم التحكم بها بواسطة البرمجيات |
|
قدرة التيار المتردد |
Vmax:250V (DC) /Imax:3A |
|
قدرة التيار المباشر |
Vmax:250V (DC) /Imax:1A |
|
إمدادات الطاقة |
|
|
الجهد القياسي |
220 فولت ((AC) |
|
الجهد المسموح به |
100 فولت ~ 240 فولت ((AC) |
|
التردد المسموح به |
50 هرتز |
|
التردد المسموح به |
40 إلى 60 هرتز |
|
التيار الحالي |
1A (على الأكثر) |
|
واجهة FT3 |
|
|
باستخدام المعيار |
IEC60044-7/8 |
|
المحطة رقم |
ثلاثة أزواج |
|
نوع الواجهة |
ST |
|
طول الموجة |
850nm |
|
نوع الألياف البصرية |
62.5/125μm، متعدد الأوضاع |
|
مسافة الإرسال |
1 كم |
|
واجهة اتصالات الايثرنت |
|
|
النوع |
10/100 Base-TX ((10/100 Mbit، زوج مشوه / متقاطع تلقائي) |
|
الميناء رقم |
1 زوج |
|
نوع الواجهة |
RJ45 |
|
نوع الكابل |
5 أزواج من الأزواج الملتوية |
|
إشارة الدولة |
ضوء LED أخضر ((ضوء)): الاتصال الفعال مصباح LED أصفر ((فليكر): اتصال البيانات |
|
واجهة الاتصال بالألياف البصرية |
|
|
النوع |
100Base-FX ((100Mbit، الألياف الضوئية، مزدوج كامل) |
|
الميناء رقم |
أربعة أزواج |
|
نوع الواجهة |
أس سي |
|
نوع الكابل |
62.5/125μm ((ألياف متعددة الأوضاع البرتقالية) |
|
طول الموجة |
1300nm |
|
مسافة الإرسال |
> 1 كم |
|
إشارة الدولة |
SPD الأخضر ((ضوء): الاتصال الفعال الرابط/AcT الأصفر ((فليكر): اتصال البيانات |
|
البيئة التشغيلية |
|
|
درجة حرارة العمل |
-10 درجة مئوية+50 درجة مئوية |
|
درجة حرارة التخزين والنقل |
-20 درجة مئوية+70 درجة مئوية |
|
الرطوبة |
رطوبة نسبية 5~90٪، لا توتر
|
