| الاسم التجاري: | Kingsine |
| رقم الطراز: | KF920 |
| الـ MOQ: | 1 مجموعة |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | تي/T مقدما، خطاب الاعتماد |
الخصائص:
المهام الرئيسية:

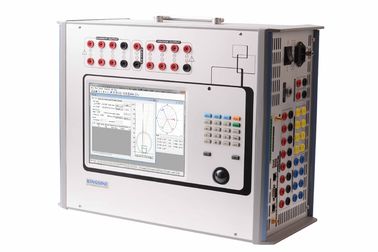

تصميم الاختبار العالمي الفريد ، لوحة التحكم المحلية المدمجة والماوس مع نظام ويندوز لاختبار الوظائف الكاملة وتوفير وحدة WIFI لتحكم عن بعد عن طريق اتصال الكمبيوتر المحمول الخارجي.
اختبار مناسب لجميع أنواع رلايات الكهرومغناطيسية ، رلايات الحاسوب الدقيق ؛ تجميع كامل لبروتوكولات IEC61850 / IEC60044-7 / 8 ، وحدة التحالف ، واختبار رلايات IED العددية.
8 منافذ الألياف، 8 FT3 إرسال و 2FT3 استقبال موانئ تصميم، كل منفذ الألياف يمكن أن تنقل مجموعة متعددة SMV و GOOSE، كل SMV القدرة على تكوين ما يصل إلى 64 قناة أخذ العينات.
قادرة على الاشتراكات والمحاكاة GOOSE، إشارة رسائل SMV.
مرفق استيراد/تصدير/تنزيل/حفظ ملف لغة تكوين المحطة الفرعية
(ملفات تنسيق SCD/ICD/CID/NPI).
محاكاة ظروف خطأ غير طبيعية للشبكة (إطار فقدان، خطأ ترتيب، عدم طبيعة الجودة، إعادة إرسال الرسائل، بيانات غير عادية، التزامن الخ)
13 مخرجات إشارة منخفضة المستوى لاختبار رله الحماية منخفضة المستوى
منشأة لقياس الطاقة ومعايرة المحول.
قياس التيار المتردد، 0 ~ 600 فولت، 0 ~ 5A.
KF920 المواصفات:
| القنوات التناظرية | |
| التيار الحالي | التيار المتردد 6X30A@450VA |
| التيار المتردد 3X60A @ 850VA | |
| التيار المتردد 1X100A@1000VA | |
| DC 6X20A@300W | |
| الجهد | التيار المتردد 7X130V L-N@80VA |
| التيار المتردد 3X260V L-N@110VA | |
| AC 3X130V L-N@80W،0فئة 2 | |
| الدقة | فئة التيار المتردد 0.1، DC 0.2 |
| التشوهات | < 0.1% |
| التيار المشترك المساعد | 0 ~ 300V @ 120W |
| 13 مخرجات منخفضة المستوى | |
| كمية | 13 قناة، رابط فينيكس |
| الجهد | التيار المتردد 0 ~ 8Vrms ، DC 0 ~ 10V |
| التيار الحالي | تقييم 2mA، 10mA عابرة أقصى. |
| القوة | ≥0.5VA |
| الدقة | < 0.2% ((0.01 ~ 0.8Vrms) |
| < 0.1% ((0.8 ~ 8Vrms) | |
| القرار | 250 يو فولت |
| التشوه (THD٪) | < 0.1% |
| منافذ الألياف الإيثيرنت | |
| الوضع | 100Base-FX كامل المزدوج |
| كمية | 8 أزواج |
| النوع | LC |
| نوع الألياف | 62.5/125um ((ألياف بصرية متعددة، أحمر برتقالية) |
| طول الموجة | 1310nm |
| مسافة الإرسال | > 1 كم |
| مؤشر | SPD الأخضر ((ضوء): الاتصال الصحيح |
| الرابط/التصرف الأصفر ((مغمض): تبادل البيانات | |
| تردد و زاوية المرحلة | |
| نطاق التردد | DC ~ 1.2khZ |
| دقة التردد | ± 1ppm |
| دقة التردد | 0.001 هرتز |
| زاوية المرحلة | -360 ~ + 360 درجة |
| دقة المرحلة | <0.05°معتاد،<0.1°غوار،50/60 هرتز |
| دقة المرحلة | 0.01 درجة |
| مدخل ثنائي | |
| كمية | 8 أزواج |
| النوع | الرطب/الجاف، عدد النبضات، القياس |
| الحد الأدنى | 0~600Vdc،تتحكم بالبرمجيات |
| معدل العينة | 10 كيلو هرتز |
| دقة الوقت | 100 دولار |
| وقت الإقلاع | 0 ~ 25ms ((تحت سيطرة البرنامج) |
| نطاق زمني | لا نهائي |
| أخطاء الوقت | ±1ms@0.001~1s |
| ± 0.1%@> 1s | |
| العزل الغالفاني | 4 معزولة مع كل زوجين |
| عائق المدخل | 600KΩ |
| مخرجات ثنائية ((نوع الإرسال) | |
| كمية | أربعة أزواج |
| النوع | الاتصالات الإرسالية الحرة المحتملة ، التي يتم التحكم بها بواسطة البرنامج |
| قدرة الكسر AC | Vmax: 400Vac/Imax:8A/Pmax: 2500VA |
| قدرة الكسر DC | Vmax:300Vdc/max:5A/Pmax:150W |
| مخرجات ثنائية ((أشباه الموصلات عالية السرعة) | |
| كمية | أربعة أزواج |
| النوع | أشباه الموصلات، خالية من الإمكانات |
| قدرة الكسر DC | Vmax:350Vdc,ac ((p-p) /Imax:0.5A/Pmax:150W |
| وقت الاستجابة | 100 دولار |
| قياس AC/DC | |
| نطاق الجهد | 0~600V،DC/ACrms، ((Rg:1V,10V،60V،600V) |
| دقة الجهد | < 0.5%rg |
| النطاق الحالي | 0 ~ 5 أذرع ((دخول المشبك) |
| الدقة الحالية | < 0.5%rg |
| نطاق التردد | 45 ~ 65 هرتز، الدقة < 0.01 هرتز |
| دقة المرحلة | 0~360°،<0.5° |
| هارمونية | 2 ~ 20 مرة، < 0.5%rg |
| معايرة المحول | |
| التيار المستمر | |
| النطاق | DC: 0 ~ ± mA ، 1 ~ ± 20mA ، النطاق التلقائي |
| أقصى مدخل | 600mA |
| عائق المدخل | 15Ω |
| الدقة | < 0.02٪ من النوع الرئيسي < 0.05٪ من النوع الرئيسي. |
| الجهد المستمر | |
| النطاق | DC:0~±10V |
| أقصى مدخل | ± 11 فولت |
| عائق المدخل | 1MΩ |
| الدقة | < 0.02 ٪ رغ نوع، < 0.05 ٪ رغ غوار |
| معايرة عداد الطاقة | |
| استخدام أجهزة الاستشعار | عدّات ميكانيكية/عدّات إلكترونية |
| مخرجات أجهزة الاستشعار | مستوى مرتفع: ≥4.5 فولت، مستوى منخفض: ≤0.2 فولت |
| مدخل النبض | 1 ميناء |
| نطاق النبض | 500 كيلو هرتز مدخل نبض كحد أقصى |
| إنتاج النبض | 1 مخرجات ترانزستور |
| غيرها، الحجم والوزن | |
| منفذ Ethernet | 2x10/100/1000M قاعدة-Tx RJ45 |
| USB | 2Xusb 2.0 نوع الإناث |
| منفذ المزامنة | IRIG-B,GPS BNC Ant,IEEE1588 |
| غيرها | RS-232 |
| الحجم | 358x149x297ملم |
| الوزن | < 19 كجم |
| إمدادات الطاقة والبيئة | |
| الجهد الإدخالي الاسمي | 220 فاكس |
| المدخلات المسموح بها | 100 ~ 264Vac |
| التردد الاسمي | 50/60 هرتز |
| التردد المسموح به | 45 إلى 65 هرتز |
| استهلاك الطاقة | 2000 فا أقصى |
| درجة الحرارة ((تشغيل)) | 0°C~55°C |
| درجة الحرارة ((التخزين)) | -20°C~70°C |
| الرطوبة | 5-95% RH، غير مكثف |
فيديو
|
|
