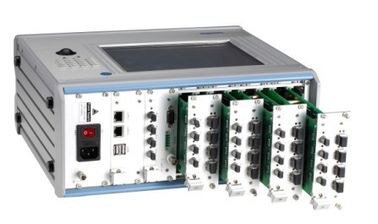

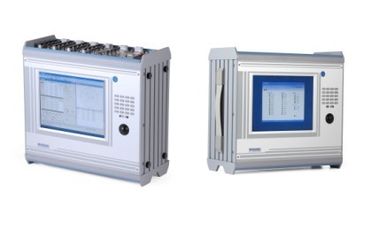

جهاز اختبار ترحيل الحماية الرقمي بالألياف KF910
16 زوجًا من منافذ الألياف LC
المعيار: IEC60044-7 / 8
قناة الإخراج: 13 قناة
8 أزواج من المدخلات الثنائية
4 أزواج من المخرجات الثنائية
فكرة تصميم المنتج المتقدمة ، تصميم وحدات التوصيل والتشغيل الحصري ، توفر كل بطاقة لوحة ألياف 4 منافذ ألياف.
مقدمة النظام
فكرة تصميم المنتج المتقدمة ، تصميم وحدات التوصيل والتشغيل الحصري ، توفر كل بطاقة لوحة ألياف 4 منافذ ألياف.
16 منفذًا من الألياف ، و 12 منفذًا من الألياف ، و 8 منفذًا للألياف ، و 4 تكوين متعدد المنافذ للألياف ، مما يلبي الطلب المختلف لكل عميل ، واختيار خدمة القائمة بحرية ، وكفاءة عالية ، وإضافة خدمة.
قم بإدراج كمبيوتر صناعة وحدة المعالجة المركزية مزدوج النواة ، وأجهزة الحالة الصلبة SSD ، وشاشة LED كبيرة بطول 9.7 ، ونسبة دقة 1024 × 768 ، وتنظيم الإضاءة الخلفية تلقائيًا ، وزرع برنامج نظام تشغيل Windows XPE ، وسهولة الاستخدام للمستخدم وتوفير شعور رؤية ممتاز لمحطة محول الذكاء.
خصائص الوظائف
1. توفير 16 زوجًا من منافذ الألياف LC ، ويمكنها استقبال / إرسال 16 مجموعة IEC61850-9-1 ، وقيمة أخذ عينات شكل الإطار IEC61820-9-2 ، وتحتوي على وظيفة اختبار طاقة الألياف ؛
2. توفير 16 منفذًا من منافذ الألياف الإخراجية من ST ومنفذان من ألياف استقبال ST ، ورسالة قيمة أخذ العينات بمعيار المجموعة FT3 من 16 مجموعة والتي تتوافق مع IEC60044-7 / 8 ، وتلقي رسالة قيمة أخذ العينات بمجموعتين قياسيتين FT3 والتي تتوافق مع IEC60044-7 / 8 ؛
3. الاشتراك وإصدار معلومات عن رسالة أو مخرجات GOOSE واستقبال ثنائي من أجل تحقيق اختبار الحلقة المغلقة الوقائية ؛
4. محاكاة 13 قناة صغيرة خرج إشارة ، اختبار حماية خرج إشارة صغيرة ؛
5. محاكاة العبوات الناسفة تنشر GOOSE مبدئيًا عند التشغيل لتجنب ارتداد الجهاز الذي تم اختباره والذي يتسبب في انقطاع الارتباط بعد توقف الاختبار ؛
6. إخراج منفذ الألياف هو قيمة أخذ العينات أو يمكن تحديد GOOSE بحرية ، الاشتراك في / نشر رسائل تحكم GOOSE متعددة مختلفة ؛
7. وظيفة قناة قيمة أخذ العينات ، يمكن تعيين رقم القناة بحرية ، ويمكن أن يكون التكوين الأقصى 64 قناة ؛
8. التحليل التلقائي لملف SCL (SCD ، ICD ، CID ، NPI) ، تحقيق التكوين التلقائي لقيمة أخذ العينات ورسالة GOOSE ، حفظ قيمة أخذ العينات ورسالة تكوين GOOSE في ملف التكوين ، اختبار سهل ؛
9. جهاز حماية البحث التلقائي من MX ، إشارة الألياف الرقمية لصندوق تشغيل الفكر ، تحقق وظيفة التكوين التلقائي لقيمة أخذ العينات ورسالة GOOSE ؛
10. محاكاة الحالات غير العادية (فقدان الإطار ، التسلسل الخاطئ ، الجودة غير العادية ، إعادة إرسال الرسالة ، البيانات غير عادية ، خارج التزامن).
11. أدخل وحدة فحص الوقت بنظام تحديد المواقع العالمي (GPS) ، وظيفة فحص وقت المزامنة برمز IRIG-B للألياف IEEE1588.
المعايير الفنية الرئيسية KF910
|
واجهة اتصالات الألياف البصرية |
|
|
اكتب |
(100 ميجابت ، فايبر ، ازدواج كامل) |
|
رقم المنفذ |
16 زوجا |
|
نوع المنفذ |
LC |
|
نوع الألياف |
62.5 / 125 ميكرومتر ألياف متعددة الوسائط ، برتقالي |
|
طول الموجة |
1310 نانومتر |
|
مسافة الإرسال |
> 1 كم |
|
مؤشر الحالة |
اتصال SPD الأخضر (الضوء) الفعال LinkAcT Yellow (فلاش) ، مع تبادل التاريخ |
|
منفذ FT3 |
|
|
معيار |
IEC60044-7 / 8 |
|
رقم المنفذ |
2 للاستلام ، 16 للإرسال |
|
نوع المنفذ |
شارع |
|
طول الموجة |
850 نانومتر |
|
الناتج التناظري الفردي منخفض المستوى |
|
|
قناة الإخراج |
13 قناة |
|
مجموعة مجموعة |
AC: 0 8 Vrms (قيمة صالحة) تيار مستمر: 0 ～ 8 فولت |
|
دقة |
＜ 0.2٪ (0.1 ～ 0.8 فرمس) ＜ 0.1٪ (0.8 ～ 8 فرمس) |
|
الدقة |
250 فولت |
|
التشوه التوافقي |
(THD٪) ＜ 0.1٪ |
|
نطاق الترددات |
تيار مستمر 1.0 كيلو هرتز |
|
دقة التردد |
0.002٪ (تردد الطاقة) |
|
دقة التردد |
0.001 هرتز |
|
مرحلة |
0 ～ 359.9 درجة المدى 0 359.9 درجة |
|
دقة المرحلة |
<0.1 درجة (50/60 هرتز) |
|
قرار المرحلة |
± 0.1 درجة |
|
إخراج ثنائي |
|
|
رقم |
16 زوجًا (8 أزواج من المخرجات المادية ، 8 أزواج من المخرجات الوهمية) |
|
اكتب |
1-4 جهة اتصال فارغة ليس لها قطبية (التحكم بواسطة البرنامج) |
|
سعة التيار المتردد |
Vmax: 250 فولت (تيار متردد) / إيماكس: 3 أمبير |
|
قدرة DC |
Vmax: 250 فولت (تيار مستمر) / إيماكس: 1 أمبير |
|
الإدخال الثنائي |
|
|
رقم |
8 أزواج |
|
الإدخال الثنائي |
0 ～ 300 فولت أو جهة اتصال فارغة |
|
تردد أخذ العينات |
10 كيلو هرتز |
|
دقة الوقت |
100 لنا |
|
الأعلى.قياس الوقت |
1.50 × 105 ثانية |
|
توقيت خطأ |
± 1 مللي ثانية (0.001 ثانية -1 ثانية) ± 0.1٪ (1 ثانية ～ 1.50 × 105 ثانية) |
|
العزلة الكهربائية |
8 مدخلات ثنائية زوجية. |
|
مقاومة المدخلات |
600 كيلو أوم |
|
مزامنة الوقت |
|
|
GPS |
دعم التكامل الداخلي |
|
IRIG-B |
الدعم ، نوع المنفذ ST |
|
IEEE1588 |
الدعم ، نوع المنفذ LC |
|
إشارة تفاضلية PPS |
RS-422 ، إشارة نبضية ثانية زوج واحد لكل استقبال وإرسال |
|
منفذ آخر |
|
|
منفذ RJ45 |
2 قطع |
|
يو اس بي |
2 قطع |
|
RS-232 |
حاسب شخصي 1 |
|
مزود الطاقة |
|
|
الفولطية |
220 فولت (تيار متردد) |
|
السماح بالجهد |
90V ～ 264V (AC) أو 127V 350V (DC) |
|
تردد مصنف |
50 هرتز |
|
السماح بالتردد |
47 ～ 63 هرتز |
|
حاضر |
3A (حد أقصى) |
