| الاسم التجاري: | Kingsine |
| رقم الطراز: | KF900 |
| الـ MOQ: | 1 مجموعة |
| وقت التسليم: | 15 يوم عمل |
| شروط الدفع: | تي/T مقدما، خطاب الاعتماد |

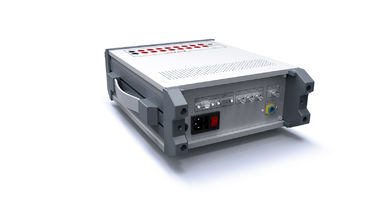

رله الحماية الرقمية البصرية ، 220 فولت / 50 هرتز / 850nm IEC61850
1توفير حلول اختبار كاملة لمختلف أجهزة حماية رله IEC61850 وأجهزة الأتمتة لجميع مستخدمي الطاقة.
2. توفير 4 أزواج من 100Base-FX الواجهة البصرية، 3 ((FT3) ST الخروج البصري، دعم IEC61850-9-1، IEC61850-9-2، IEC6004-7/8 ((FT3) و Goose البصرية اختبار مخرج الرسائل الرقمية
3.المحاكاة التقليدية للدخول الثنائي التناظري متوافقة ، توفر 8 أزواج من المدخلات الثنائية التناظرية و 4 أزواج من الإخراج الثنائي
4. توفير 1 واجهة RG-B / PPS ، يمكن الوصول إلى إشارة وقت RG-B أو PPS التي تتزامن مع ساعة متزامنة GPS.
المعلم التقني
|
مدخل ثنائي
|
|
|
لا، لا، لا
|
8 أزواج |
|
خصائص المدخلات |
0V ~ 250V ((DC) أو بدون اتصال (يتم تحديدها تلقائيًا) |
|
عينة التكرار |
10كيلو هرتز |
|
قرار الوقت |
100μs |
|
وقت القياس الأقصى |
1.50×105 ثانية |
|
خطأ توقيت |
± 1ms (0.001s ∼1s) ± 0.1% ((1s ≈ 1.50 × 105 s) |
|
حدد نطاق وقت الانسحاب (محدد بواسطة البرنامج) |
0ms 25ms |
|
العزل الكهربائي |
عزل كهربائي مدخل 8 أزواج |
|
مقياس عائق عتبة ((بدون اتصالات) |
5kΩ... 13kΩ
|
|
واجهة المزامنة (GPS) |
|
|
|
جهاز مزامنة القمر الصناعي KSGGPS) اختياري. رمز B (RS-485) واجهة المزامنة |
|
الناتج الثنائي |
|
|
لا، لا، لا |
أربعة أزواج |
|
النوع |
لا تحتوي على مواد ولا قطب، يتم التحكم بها بواسطة البرمجيات |
|
قدرة التيار المتردد |
Vmax:250V (DC) /Imax:3A |
|
قدرة التيار المباشر |
Vmax:250V (DC) /Imax:1A |
|
إمدادات الطاقة |
|
|
الجهد القياسي |
220 فولت ((AC) |
|
الجهد المسموح به |
100 فولت ~ 240 فولت ((AC) |
|
التردد المسموح به |
50 هرتز |
|
التردد المسموح به |
40 إلى 60 هرتز |
|
التيار الحالي |
1A (على الأكثر) |
|
واجهة FT3 |
|
|
باستخدام المعيار |
IEC60044-7/8 |
|
المحطة رقم |
ثلاثة أزواج |
|
نوع الواجهة |
ST |
|
طول الموجة |
850nm |
|
نوع الألياف البصرية |
62.5/125μm، متعدد الأوضاع |
|
مسافة الإرسال |
1 كم |
|
واجهة اتصالات الايثرنت |
|
|
النوع |
10/100 Base-TX ((10/100 Mbit، زوج مشوه / متقاطع تلقائي) |
|
الميناء رقم |
1 زوج |
|
نوع الواجهة |
RJ45 |
|
نوع الكابل |
5 أزواج من الأزواج الملتوية |
|
إشارة الدولة |
ضوء LED أخضر ((ضوء)): الاتصال الفعال مصباح LED أصفر ((فليكر): اتصال البيانات |
|
واجهة الاتصال بالألياف البصرية |
|
|
النوع |
100Base-FX ((100Mbit، الألياف الضوئية، مزدوج كامل) |
|
الميناء رقم |
أربعة أزواج |
|
نوع الواجهة |
أس سي |
|
نوع الكابل |
62.5/125μm ((ألياف متعددة الأوضاع البرتقالية) |
|
طول الموجة |
1300nm |
|
مسافة الإرسال |
> 1 كم |
|
إشارة الدولة |
SPD الأخضر ((ضوء): الاتصال الفعال الرابط/AcT الأصفر ((فليكر): اتصال البيانات |
|
البيئة التشغيلية |
|
|
درجة حرارة العمل |
-10 درجة مئوية+50 درجة مئوية |
|
درجة حرارة التخزين والنقل |
-20 درجة مئوية+70 درجة مئوية |
|
الرطوبة |
رطوبة نسبية 5~90٪، لا توتر |
