قياس المدى الحالي: | 0-5A | فئة الدقة: | 0.5 |
---|---|---|---|
أبعاد: | 160 * 80 | درجة حرارة التشغيل: | -10 ~ 55 |
قياس مدى الجهد: | 0-400 فولت | اسم: | عداد لوحة |
تسليط الضوء: | عداد رقمي متعدد الوظائف ثلاثي الأطوار,مقياس رقمي متعدد الوظائف PMC72S,مقياس مراقبة الطاقة PMC72S |

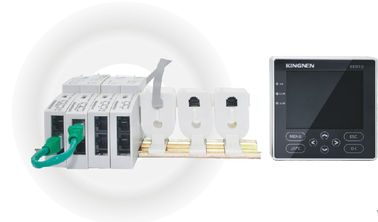

عداد PMC72S هو عداد متعدد الوظائف لمراقبة الطاقة ، فهو يجمع بين وظيفة جمع البيانات والتحكم ، ويمكن أن يحل محل العديد من العدادات والمرحلات والمحولات والمكونات الأخرى.يمكن تركيب PMC72S في مواضع مختلفة من نظام توزيع الكهرباء.
PMC72S هو مقياس قياس حقيقي قائم على RMS يمكنه قياس الأحمال غير الخطية بدقة.تمكنه تقنية أخذ عينات مزامنة تردد الشبكة المتقدمة من قياس مجموعة متنوعة من معلمات الطاقة بدقة ، بما في ذلك الجهد / التيار RMS ، التردد ، الطاقة النشطة ، الطاقة التفاعلية ، الطاقة الظاهرة ، عامل الطاقة ، الطاقة النشطة للإدخال / الإخراج ، إجمالي الطاقة النشطة ، الإدخال / الطاقة التفاعلية الناتجة ، القدرة التفاعلية الكلية ، القدرة الظاهرة ، التشويه التوافقي الكلي للجهد (THD) ، 1 ~ 31 توافقيات الجهد ، التشويه التوافقي الكلي الحالي (THD) و 1 ~ 31 التوافقيات الحالية ، إلخ.يمكن عرض جميع قيم القياس والقيمة الدنيا والقيمة القصوى وقيم قياس الطلب على شاشة العرض أو التحقق منها عن طريق التحكم في البرنامج عن بُعد.
نظرة عامة على وظائف جهاز القياس
الجدول 1
مضيفجهاز"سوظيفةسومميزةس |
عابر قيمة RMS الحقيقية |
تيار كل مرحلة مفردة ومرحلة مجتمعة ، متوسط القيمة |
جهد الطور / جهد الخط كل مرحلة مفردة ومرحلة مجتمعة ، متوسط القيمة |
تكرار 45 ~ 65 هرتز |
الحد الأقصى / الأدنى VALUE |
الحد الأقصى / الأدنى الحالي RMS |
ماكس دقيقةالجهد االكهربىRMS |
أقصى / دقيقة تردد |
ماكس دقيقة THD I و THD U |
الطلب وقيمة الذروة |
الحالي لكل مرحلةالحاضر القيمة / قيمة الذروة / قيمة الذروة الشهرية |
نوعية الطاقة |
(THD)التيار والجهد |
1-31مرات التحليل التوافقي التيار والجهد |
عامل قمة الجهد CF وعامل K الحالي |
سجل الحدث |
100 قطعة سجل حدث SOE |
أنظام Larm |
8 قنوات تحذير ذات قيمة حدية قابلة للتكوين |
4 قنوات تحذير مع منطق شكلي |
الاتصالات |
بروتوكول RS-485 / MODBUS-RTU |
عرض |
شاشة كبيرة سائلة STN |
ساعة الوقت الحقيقي |
السنة ، الشهر ، التاريخ ، الدقيقة ، الثانية |
آحرون |
برنامج دعم الترقية عبر الإنترنت |
الجدول 2
ميزات الوحدة المساعدة |
وحدة إدخال DI (اختياري) |
2-قناة DI الإدخال (اتصال جاف) |
وحدة إخراج التتابع (DO) (اختياري) |
1-قناة خرج التتابع ، والذي يمكن ضبطه عن طريق إنذار تجاوز الحد المحلي أو عن طريق جهاز التحكم عن بعد |
وحدة الإدخال التناظري (AI) / الإخراج (AO) (اختياري) |
1قناة فقط كونها اختيارية لإدخال تناظري 4-20mA DC ، إدخال تناظري 0-5V DC ، إخراج تناظري DC 4-20mA |
المعايير الفنية:
الخصائص الكهربائية | ||
نوع القياس | 3P3W ACsystem ، 3P4W ACsystem | |
معدل أخذ العينات | 128 نقطة لكل دورة | |
معدل تحديث البيانات | 1S | |
قياس الدقة | تيار | ±0.2٪ فس |
الجهد االكهربى | ±0.2٪ فس | |
قوة | 0.5 ثانية | |
تكرار | ±0.001 هرتز | |
مدخلات DC (منظمة العفو الدولية) |
0.5٪ فس | |
خرج DC (AO) |
0.5٪ فس | |
خصائص جهد الإدخال | يقيس الجهد االكهربى |
3 * 220/380 فولت (إدخال مباشر) |
3 * 57.7 / 100 فولت (جانب ثانوي PT) | ||
القدرة الزائدة المسموح بها | 1.2 مرة / مستمر | |
مقاومة المدخلات | 300 ألفΩ/مرحلة | |
المدخلات الحالية مميزات |
يقيس تيار |
5A (جانب ثانوي CT) أو 1A (جانب ثانوي CT) |
مسموح الزائد الإمكانية |
1.2 مرة / مستمر | |
مقاومة المدخلات | <0.1Ω | |
الإدخال الثنائي | العمل valtage | 15 فولت تيار مستمر |
إدخال مقاومة |
12 كΩ | |
عزل فالاج |
2 كيلو فولت | |
تتابع الانتاج | نوع العقدة | الاتصال الميكانيكي |
قدرة العقدة | 220 فولت تيار متردد / 5 أمبيرو30 فولت تيار مستمر / 5 أمبير | |
4-20 مللي أمبير مدخلات DC قياس |
قياس التيار | 4-20 مللي أمبير |
مسموح الزائد الإمكانية |
1.2 مرة / مستمر | |
مقاومة المدخلات | 10Ω | |
عزل الجهد االكهربى |
2 كيلو فولت | |
0-5 فولت مدخلات DC قياس |
يقيس الجهد االكهربى |
0-5 فولت |
مسموح الزائد الإمكانية |
1.2 مرة / مستمر | |
مقاومة المدخلات | 12.5 كΩ | |
عزل الجهد االكهربى |
2 كيلو فولت | |
4-20 مللي أمبير خرج DC |
دائرة مفتوحة | 15 فولت تيار مستمر |
القدرة على التحميل | ≤600Ω | |
عزل الجهد االكهربى |
2 كيلو فولت | |
مزود الطاقة | تيار متردد | 85 ~ 264 فولت تيار متردد / 45-65 هرتز |
العاصمة | 100 ~ 375 فولت تيار مستمر | |
استهلاك الطاقة | <3 واط | |
الأداء الميكانيكي | ||
وزن | <0.5 كجم | |
مستوى حماية IP | لوحة العدادات IP52 مضيف العداد IP30 |
|
البعد | مضيف | 75 × 75 × 113 ملم |
عمل درجة الحرارة |
شاشة عرض | -20 ~ 70℃ |
متر | -25 ~ 70℃ | |
تخزين درجة الحرارة |
عداد + شاشة عرض | -40 ~ 85℃ |
الرطوبة النسبية | 5٪ - 90٪ رطوبة نسبيةولا تكاثف | |
EMC | ||
الاستاتيكيه تدخل التفريغ |
IEC 61000-4-2 ، المستوى 4 | |
مضاد للسرعة نبض مجموعة عابر |
IEC 61000-4-4 ، المستوى 4 | |
مضاد للالتهاب | IEC 61000-4-5 ، المستوى 3 | |
مقاومة المجال المغناطيسي لتردد الطاقة | IEC 61000-4-8 ، المستوى 3 | |
أداء العزل الكهربائي | ||
مقاومة العزل | غب / T13729و> 50 مΩ | |
تردد الطاقة الصمود | غب / T13729وتيار متردد 3 كيلو فولت 50 هرتز / 1 دقيقة | |
الجهد الدافع | غب / T13729و5 كيلو فولتو1.2 / 50us |
دليل PMC72S لاختيار أداة قياس ومراقبة معامل القدرة
نموذج مواصفات:PMC72S-①-②-③-④-⑤ | |
①رمز النموذج: | |
1 | 57.7 / 100V قياس الجهد المقننو5A قياس التيار المقنن. |
2 | 57.7 / 100V قياس الجهد المقننو1A قياس التيار المقنن. |
3 | 220 / 380V قياس الجهد المقننو5A قياس التيار المقنن. |
4 | 220 / 380V قياس الجهد المقننو1A قياس التيار المقنن. |
②رمز النموذج: | |
1 | مزود الطاقة:85 ~ 264 فولت تيار متردد / 45-65 هرتزو100 ~ 300 فولت تيار مستمر |
③رمز النموذج: | |
0 | بدون DI |
2 | 2 قنوات DI |
④رمز النموذج: | |
0 | بدون خرج التتابع |
1 | خرج اختياري بقناة واحدة |
⑤رمز النموذج: | |
أب | ab هو عدد صحيح 2 ، يعني منفذ AI01 اختياري لوحدات AI / AO ، b يعني منفذ AI02 اختياري لـ AI / AO 0-لا أحد 1 -0-5VD قياس المدخلات (AI) 2-4-20mA DC قياس الإدخال التناظري (AI) مخرج تناظري 3 -4-20mA DC (AO) على سبيل المثال: ab = 00 ، منفذ Means AI01 غير مجهز بوحدة AI / AO ، منفذ AI02 غير مجهز بوحدة AI / AO ab = 01 ، يعني خيارات 0-5V قياس الإدخال التناظري DC ؛ |
فمثلا:نموذج الطلب:PMC72S-3-1-2-1-02
يعني PMC72S قياس 220 / 380Vو5 أ;مصدر طاقة العمل 85 ~ 264 VAC / 45-65Hz;اختياري مع إدخال ثنائي ثنائي القنوات (DI);1 قنوات الإخراج التتابع;1 قناة 4-20mA DC قياس المدخلات التناظرية (منفذ AI01) ، 1 قناة 4-20mA DC قياس الإدخال التناظري (منفذ AI02)
