يكتب: | عداد ذكي متعدد الوظائف ثلاثي الأطوار | وظيفة: | مراقبة استهلاك الكهرباء |
---|---|---|---|
ضمان: | سنتان | اللون: | أسود |
تواصل: | منفذ RS485 بروتوكول MODBUS-RTU | ||
تسليط الضوء: | عداد الطاقة متعدد الوظائف,مقياس الطاقة متعدد الوظائف PMC96S,مقياس الطاقة الرقمي متعدد الوظائف PMC96S |

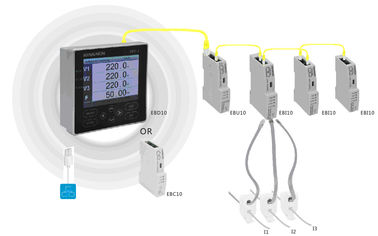

عداد PMC96S هو عداد متعدد الوظائف لمراقبة الطاقة ، فهو يجمع بين وظيفة جمع البيانات والتحكم ، ويمكن أن يحل محل العديد من العدادات والمرحلات والمحولات والمكونات الأخرى.يمكن تركيب PMC96S في مواقع مختلفة من نظام توزيع الكهرباء.
تم تصميم PMC96S بواجهة اتصال RS-485 ، والتي تمكن نفسها من الاندماج في مجموعة متنوعة من أنظمة مراقبة الطاقة.يمكن إجراء الحصول على البيانات والتحكم عن بعد بسهولة من خلال برامج الإدارة الداعمة أو برامج التكوين الصناعية الأخرى.
PMC96S هو مقياس قياس حقيقي قائم على RMS يمكنه قياس الأحمال غير الخطية بدقة.تمكنه تقنية أخذ عينات مزامنة تردد الشبكة المتقدمة من قياس مجموعة متنوعة من معلمات الطاقة بدقة ، بما في ذلك الجهد / التيار RMS ، التردد ، الطاقة النشطة ، الطاقة التفاعلية ، الطاقة الظاهرة ، عامل الطاقة ، الطاقة النشطة للإدخال / الإخراج ، إجمالي الطاقة النشطة ، الإدخال / الطاقة التفاعلية الناتجة ، القدرة التفاعلية الكلية ، القدرة الظاهرة ، التشويه التوافقي الكلي للجهد (THD) ، 1 ~ 31 توافقيات الجهد ، التشويه التوافقي الكلي الحالي (THD) و 1 ~ 31 التوافقيات الحالية ، إلخ.يمكن عرض جميع القياسات ، والحد الأدنى والحد الأقصى ، وقياسات الطلب على الشاشة أو عن بُعد باستخدام البرنامج.
نظرة عامة على وظائف جهاز القياس
الجدول 1
وظيفة المضيف وخصائصه |
قيمة RMS حقيقية عابرة |
تيار كل مرحلة واحدة وطور مجتمعة ، متوسط القيمة |
جهد الطور / جهد الخط كل مرحلة واحدة ومرحلة مشتركة ، متوسط القيمة |
مجموع القدرة النشطة والمتفاعلة والواضحة لكل مرحلة على حدة وثلاث مراحل |
عامل القدرة مجموع كل مرحلة على حدة وثلاث مراحل |
التردد 45 ~ 65 هرتز |
MIN / MAX VALUE |
MIN / MAX الحالي RMS |
الحد الأقصى / الأدنى لجهد الطور RMS |
الحد الأقصى / الأدنى لمجموع القوة النشطة ، التفاعلية ، الظاهرة |
الحد الأقصى / الأدنى لعامل القدرة الإجمالي |
أقصى / دقيقة تردد |
الحد الأقصى / الأدنى THD I 和 THD U |
الطلب وقيمة الذروة |
الحالي لكل مرحلة القيمة الحالية / قيمة الذروة / قيمة الذروة الشهرية |
إجمالي الطاقة النشطة ، إجمالي الطاقة التفاعلية ، إجمالي القوة الظاهرة القيمة الحالية / قيمة الذروة / قيمة الذروة الشهرية |
طاقة |
الإدخال / الإخراج / الطاقة الكهربائية النشطة 1 خرج نبضة قناة خرج الإدخال طاقة كهربائية نشطة خرج نبضة بقناة واحدة |
الإدخال / الإخراج / الطاقة الكهربائية التفاعلية 1 خرج نبضة قناة الطاقة الكهربائية النشطة 1 خرج نبضة قناة |
القوة الظاهرة |
الطاقة الشهرية |
الطاقة الكهربائية متعددة المعدلات |
8 وقت متعدد المعدلات ، يمكن تعيين 4 معدلات |
نوعية الطاقة |
التيار والجهد THD |
1-31 مرة التحليل التوافقي |
عامل قمة الجهد CF وعامل K الحالي |
سجل الحدث |
100 قطعة سجل حدث SOE |
نظام الإنذار التحذيري |
8 قنوات تحذير ذات قيمة حدية قابلة للتكوين |
4 قنوات تحذير مع منطق شكلي |
الاتصالات |
بروتوكول RS-485 / MODBUS-RTU |
عرض |
شاشة كبيرة سائلة STN |
ساعة الوقت الحقيقي |
السنة ، الشهر ، التاريخ ، الدقيقة ، الثانية |
آحرون |
برنامج دعم الترقية عبر الإنترنت |
الجدول 2
ميزات الوحدة المساعدة |
وحدة الإدخال التناظري I / O (DI) (اختياري) |
2-قناة المدخلات التناظرية I / O |
وحدة إخراج التتابع (DO) (اختياري) |
خرج مرحل ثنائي القناة ، يمكن ضبطه عن طريق إنذار تجاوز الحد المحلي أو عن طريق جهاز التحكم عن بعد |
وحدة الإدخال التناظري (AI) / الإخراج (AO) (اختياري) |
2 قنوات في المجموع كونها اختيارية لإدخال تناظري 4-20mA DC ، إدخال تناظري 0-5V DC ، إخراج تناظري DC 4-20mA يقع أول منفذ تناظري (منفذ A1) في نفس منفذ (DI) للإدخال الثنائي ، بحيث يمكن للمستخدم فقط تحديد أي من الاثنين ولكن لا يمكنه تحديد كليهما |
المؤشرات الفنية
الخصائص الكهربائية | ||
نوع القياس | نظام 3P3W AC ، نظام 3P4W AC ; |
|
معدل التخميد | 128 نقطة لكل دورة | |
معدل تحديث البيانات | 1S | |
يقيس صحة |
كورين | ± 0.2٪ FS |
الجهد االكهربى | ± 0.2٪ FS | |
قوة | 0.5 ثانية | |
تكرار | ± 0.001 هرتز | |
الطاقة النشطة | 0.5 ثانية | |
الطاقة التفاعلية | 1.0S | |
مدخلات DC (AI) | 0.5٪ فس | |
خرج التيار المستمر (AO) | 0.5٪ فس | |
مساهمة الجهد مميزات |
قياس الجهد | 3 * 220/380 فولت (إدخال مباشر) |
3 * 57.7 / 100 فولت (جانب ثانوي PT) | ||
الزائد المسموح به الإمكانية |
1.2 مرة / مستمر | |
مقاومة المدخلات | 300KΩ / المرحلة | |
خصائص المدخلات الحالية | يقيس تيار |
5A (الجانب الثانوي CT) أو 1A (CT الثانوية) |
القدرة الزائدة المسموح بها | 1.2 مرة / مستمر | |
مقاومة المدخلات | <0.1 درجة | |
الإدخال الثنائي | عمل الجهد االكهربى |
15 فولت تيار مستمر |
مقاومة المدخلات | 12 كيلو أوم | |
جهد العزل | 2 كيلو فولت | |
تتابع الانتاج | نوع العقدة | الاتصال الميكانيكي |
قدرة العقدة | 220 فولت تيار متردد / 5 أمبير ، 30 فولت تيار مستمر / 5 أمبير | |
4-20mA DC قياس المدخلات |
قياس التيار | 4-20 مللي أمبير |
الزائد المسموح به الإمكانية |
1.2 مرة / مستمر | |
مقاومة المدخلات | 10Ω | |
عزل الجهد االكهربى |
2 كيلو فولت | |
0-5V قياس المدخلات DC | قياس الجهد | 0-5 فولت |
الزائد المسموح به الإمكانية |
1.2 مرة / مستمر | |
مقاومة المدخلات | 12.5 كيلو أوم | |
جهد العزل | 2 كيلو فولت | |
4-20mA DC انتاج |
جهد الدائرة المفتوحة | 15 فولت تيار مستمر |
القدرة على التحميل | ≤600Ω | |
جهد العزل | 2 كيلو فولت | |
مزود الطاقة | تيار متردد | 85 ~ 264 فولت تيار متردد / 45-65 هرتز |
العاصمة | 100 ~ 375 فولت تيار مستمر | |
استهلاك الطاقة | <3 واط | |
الأداء الميكانيكي | ||
وزن | 0.5 كجم | |
مستوى حماية IP | لوحة العدادات IP52 ، مضيف العداد IP30 | |
البعد | مضيف | 96 × 96 × 72 ملم |
المضيف + الوحدات | 96 × 96 × 120 ملم | |
درجة حرارة العمل | شاشة عرض | -20 ~ 70 درجة مئوية |
متر | -25 ~ 70 درجة | |
درجة حرارة التخزين | عداد + شاشة عرض | -40 ~ 85 درجة |
الرطوبة النسبية | 5٪ - 90٪ RH ، بدون تكاثف | |
EMC | ||
تدخل التفريغ الاستاتيكي | IEC 61000-4-2 ، المستوى 4 | |
نبض مجموعة عابر مضاد للسرعة | IEC 61000-4-4 ، المستوى 4 | |
مضاد للاندفاع | IEC 61000-4-5 ، المستوى 3 | |
مقاومة المجال المغناطيسي لتردد الطاقة | IEC 61000-4-8 ، المستوى 3 | |
أداء العزل الكهربائي | ||
مقاومة العزل | GB / T13729 ،> 50 ميجا أوم | |
تردد الطاقة يتحمل الجهد | GB / T13729 ، AC 3KV 50Hz / 1min | |
الجهد الدافع | GB / T13729،5KV ، 1.2 / 50us |
مواصفات النموذج :: PMC96S-①-②-③-④-⑤ | |
① كود نموذجي: | |
1 | 57.7 / 100V جهد القياس المقدر ، 5A تيار القياس المقدر. |
2 | 57.7 / 100V جهد القياس المقدر ، 1A تيار القياس المقدر. |
3 | 220 / 380V جهد القياس المقدر ، 5A تيار القياس المقدر. |
4 | 220 / 380V جهد القياس المقدر ، 1A تيار القياس المقدر. |
② كود نموذجي: | |
1 | مزود الطاقة: 85 ~ 264 VAC / 45-65Hz، 100 ~ 300 VDC. |
③ كود نموذجي: | |
0 | بدون DI |
2 | 2 قنوات DI |
④ كود نموذجي: | |
0 | بدون خرج التتابع |
1 | خرج مرحل اختياري بقناة واحدة (منفذ RL1 + ، منفذ RL1) |
2 | اختياري 2 قنوات الإخراج التتابع |
⑤ كود نموذجي: | |
أب | ab عدد صحيح 2 ، يعني منفذ AI01 اختياري لوحدات AI / AO ، b تعني AI02portoptional لـ AI / AO 0 - بلا 1-0-5V DC قياس المدخلات التناظرية (AI) 2-4-20mA DC قياس الإدخال التناظري (AI) 3-4-20mA مخرج تناظري DC (AO) على سبيل المثال: ab = 00 ، يعني أنه غير مجهز بوحدة AI / AO ab = 21 ، تم تجهيز منفذ Means AI01 بقياس إدخال تناظري 0-5V DC ، وحدة AI / AO ، منفذ AI02 مجهز بمقياس إدخال تناظري DC 4-20mA |
